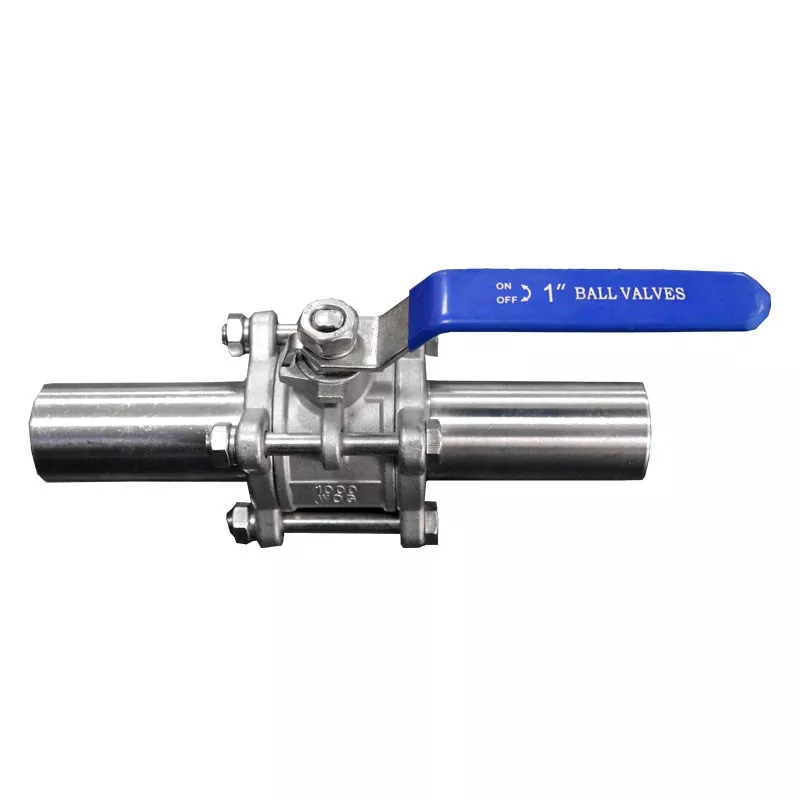

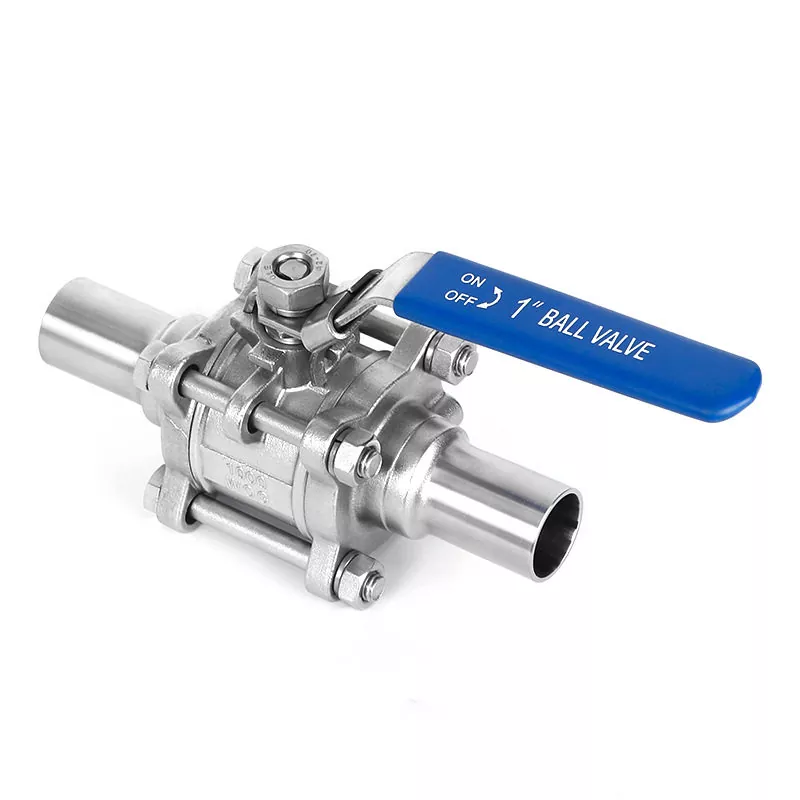

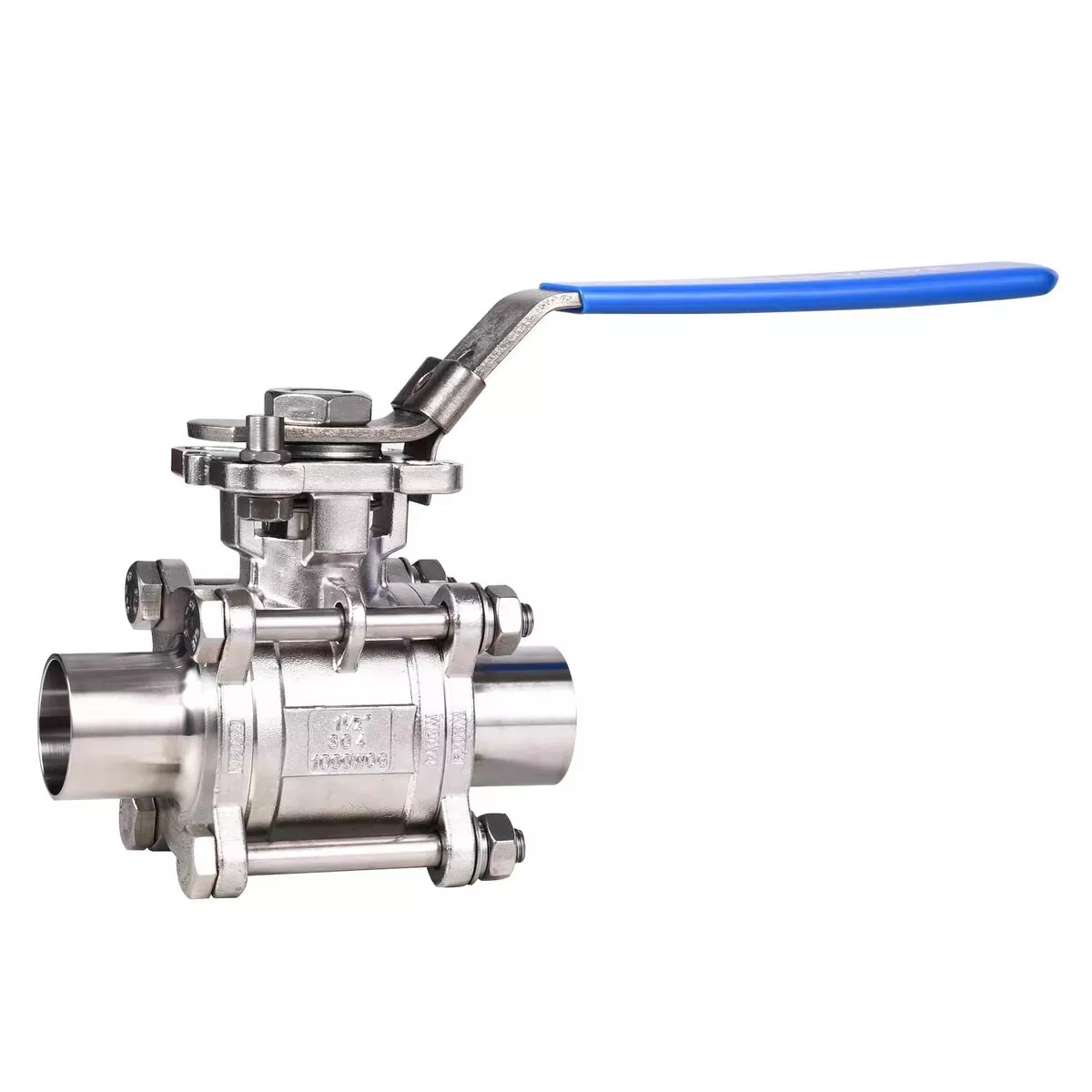

Una valvola a sfera sanitaria a passaggio totale saldata è una valvola di isolamento sanitario che utilizza una sfera forata con un passaggio di flusso corrispondente al foro nominale della tubazione. A differenza dei modelli a passaggio ridotto, la configurazione a passaggio totale riduce al minimo la restrizione creata dal corpo valvola quando la valvola è completamente aperta.

La connessione saldata fornisce un collegamento permanente tra la valvola e la tubazione di processo, rendendo questa configurazione particolarmente adatta per gli impianti sanitari dove si preferiscono meno giunti meccanici.

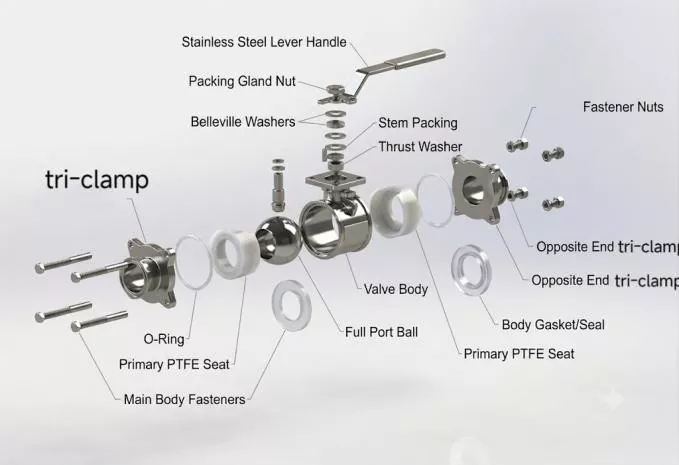

La costruzione base comprende:

· Corpo valvola in acciaio inox

· Sfera in acciaio inossidabile a passaggio completo

· Stelo della valvola lavorato con precisione

· Sede in PTFE o PTFE modificato

· Componenti di tenuta dello stelo

· Estremità di connessione a saldare di testa

· Opzioni di azionamento manuale, pneumatico o elettrico

Questa combinazione rende la valvola diversa da una valvola a sfera filettata convenzionale: l'attenzione non è semplicemente sull'apertura e la chiusura della linea, ma sul mantenimento di un percorso del flusso di processo continuo, pulibile e con poche restrizioni.

Matrice dei parametri tecnici

1. Il corpo valvola e il design a passaggio completo

Il corpo è forgiato in acciaio inossidabile ASTM A351 CF3M (316L) a billetta singola. La forgiatura elimina la porosità microscopica inerente all'acciaio fuso, impedendo la penetrazione di sostanze pericolose nella struttura metallica. La geometria a passaggio totale fa sì che quando la valvola è in posizione completamente aperta, uno strumento di pigging può passare agevolmente attraverso la tubazione per i cicli di pulizia meccanica.

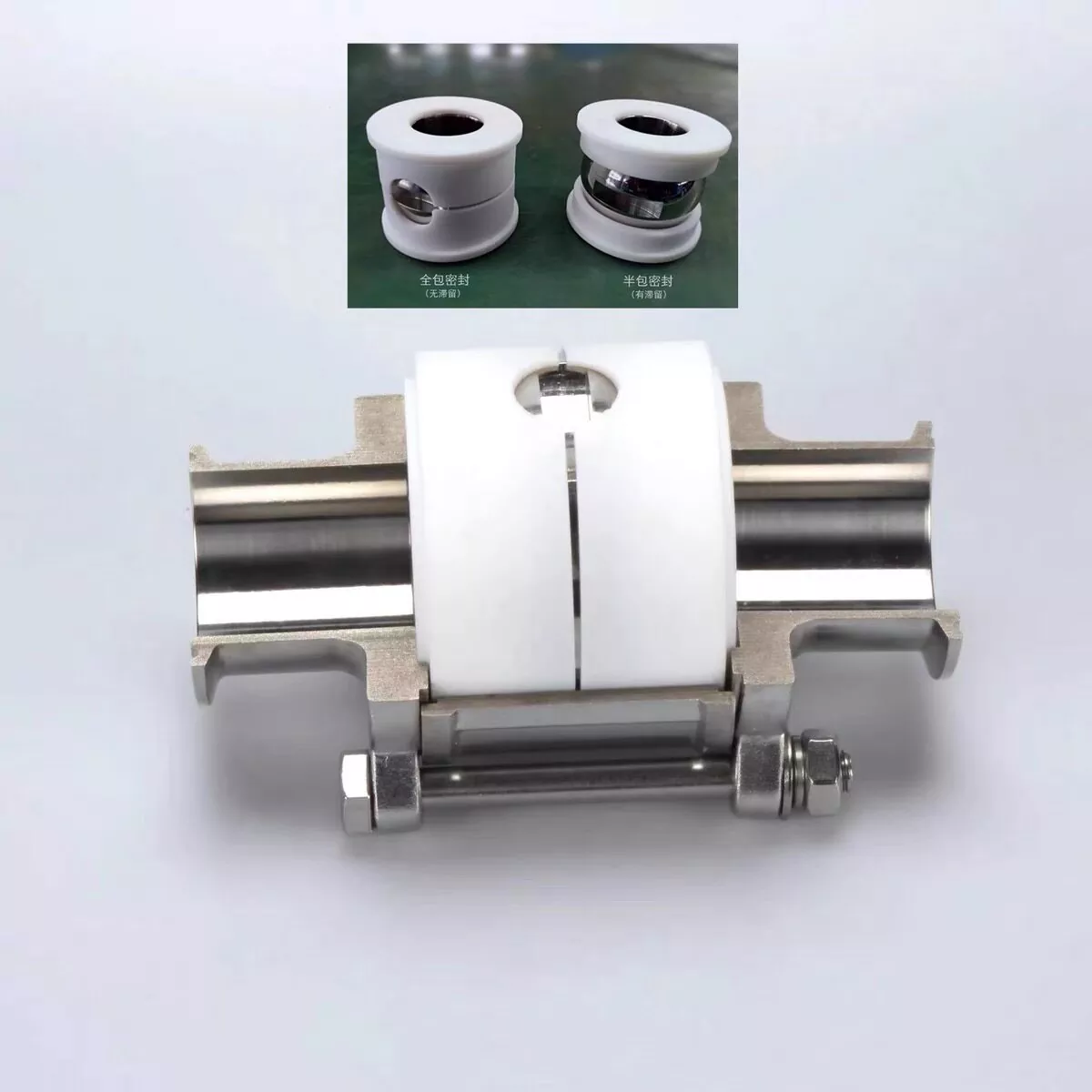

2. Sistemi avanzati di sigillatura di riempitivi di cavità

Le valvole a sfera standard lasciano uno spazio intenzionale tra la sfera e l'alloggiamento della valvola. Quando i fluidi passano, piccole quantità di prodotto rimangono intrappolate in questi spazi morti, provocando la crescita batterica e la contaminazione del lotto. La nostra valvola a sfera sanitaria a passaggio totale saldata utilizza sedi di riempimento della cavità personalizzate e stampate con precisione. Questi sedili riempiono completamente il vuoto attorno alla palla, senza lasciare spazio in cui i liquidi residui possano nascondersi.

3. Estremità saldate di precisione

Le estremità saldate di testa sono lavorate secondo tolleranze esatte corrispondenti agli standard globali delle tubazioni (ASME BPE serie AM, DIN 11860 gamma 2). Le linguette di saldatura estese assicurano che la generazione di calore durante la saldatura TIG orbitale non deformi o fonda le guarnizioni interne in PTFE, garantendo un adattamento perfetto per gli impianti di saldatura automatici.

[La nostra valvola avanzata: cavità riempita -> Percorso di scarico lineare -> Zero zone morte]

Opzioni di attuazione

La valvola a sfera sanitaria a passaggio totale Weld può essere fornita per il funzionamento manuale o integrata in un sistema di controllo del processo automatizzato.

Per le installazioni automatizzate, l'attuatore deve essere selezionato in base alla coppia richiesta, alla frequenza operativa, al segnale di controllo e alla posizione di guasto anziché semplicemente adattare l'attuatore alla dimensione nominale della valvola.

Attuazione, installazione e precauzioni

Una corretta installazione preserva i vantaggi meccanici delle vostre valvole ad elevata purezza. Seguire queste linee guida ingegneristiche per garantire una messa in servizio impeccabile del sistema:

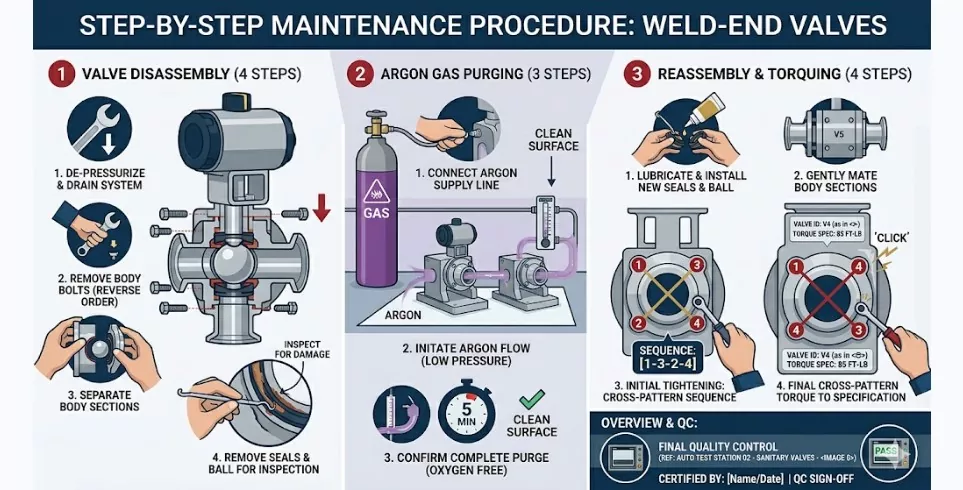

Preparazione prima della saldatura: prima di iniziare la saldatura TIG automatica o manuale, la valvola a sfera sanitaria a passaggio totale saldata deve essere completamente smontata per evitare che l'elevato calore dell'arco distorca o bruci le sedi interne in PTFE e le guarnizioni dello stelo. Solo i due tappi terminali devono essere fissati e saldati sulla tubazione.

Perché scegliere DingYue?

Opzioni di spedizione flessibili

Gestiamo quotidianamente diversi pesi di spedizione e requisiti di volume. Ad esempio, un recente ordine di medie dimensioni della metà del 2026 prevedeva un peso netto di 890 kg imballato in cartoni di spedizione compatti. Per massimizzare la sicurezza durante il trasporto aereo e marittimo internazionale, il carico è stato pallettizzato utilizzando casse standard trattate termicamente, portando il peso lordo totale a 930 kg e garantendo una facile movimentazione con carrelli elevatori standard.

Che tu abbia bisogno di un carico inferiore a un container (LCL), di un carico completo di un container (FCL) o di un trasporto aereo urgente tramite i principali corrieri internazionali (DHL, FedEx, UPS), il nostro team logistico dedicato gestisce tutta la documentazione di esportazione, i documenti di sdoganamento e il monitoraggio delle merci per garantire una consegna regolare alla tua struttura.

Domande frequenti

Cos'è una valvola a sfera sanitaria a passaggio totale saldata?

Si tratta di una valvola a sfera sanitaria con passaggio del flusso a passaggio pieno ed estremità a saldare di testa progettata per l'installazione permanente in sistemi di tubazioni igieniche o ad elevata purezza.

Qual è il vantaggio di una valvola a sfera a passaggio totale?

Il design a passaggio totale consente al passaggio sferico interno di adattarsi perfettamente al foro della tubazione quando è completamente aperto, contribuendo a ridurre al minimo la restrizione del flusso rispetto ai design a passaggio ridotto.

Perché scegliere una connessione saldata invece di una connessione Tri-Clamp?

Le connessioni saldate sono adatte per tubazioni di processo permanenti dove si preferiscono meno giunti staccabili. Le connessioni Tri-Clamp sono più convenienti quando sono necessari frequenti interventi di smontaggio e manutenzione.

La valvola è adatta ai sistemi CIP?

Può essere utilizzato nei sistemi CIP applicabili, a condizione che le dimensioni della valvola, il materiale della sede, la temperatura, la pressione e i prodotti chimici di pulizia siano compatibili con le effettive condizioni di processo.

La valvola può essere utilizzata nei sistemi biofarmaceutici?

SÌ. Le configurazioni 316L applicabili, le finiture superficiali sanitarie e le connessioni saldate possono essere specificate per i sistemi di fluidi biofarmaceutici in base ai requisiti del progetto.

316L è disponibile?

SÌ. È disponibile l'acciaio inossidabile 316L, con l'acciaio inossidabile 304 offerto per le configurazioni applicabili.

Quali materiali per i sedili sono disponibili?

Le opzioni disponibili includono PTFE, TFM 1600 e PTFE riempito con cavità. La scelta appropriata dipende dal mezzo e dalle condizioni operative.

Questa valvola a sfera sanitaria può essere automatizzata?

SÌ. Sono disponibili opzioni di attuazione manuale, pneumatica ed elettrica. Le configurazioni pneumatiche possono essere fornite normalmente chiuse, normalmente aperte o a doppio effetto.

DingYue può fornire certificati dei materiali?

Per gli ordini applicabili, DingYue può fornire rapporti sui test dei materiali e tracciabilità dei numeri di calore per supportare la verifica dei materiali e la documentazione del progetto.
