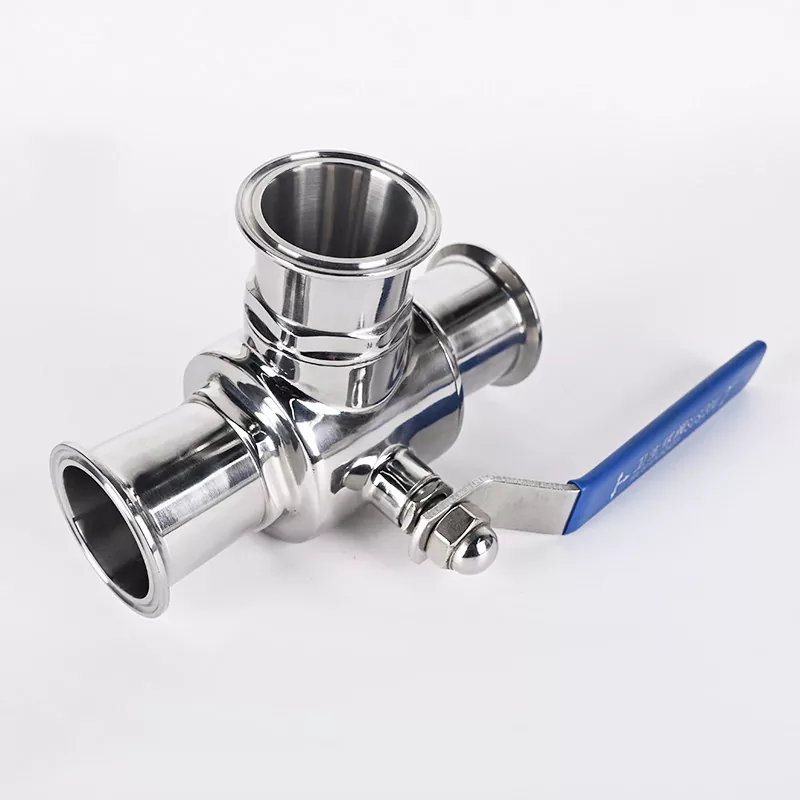

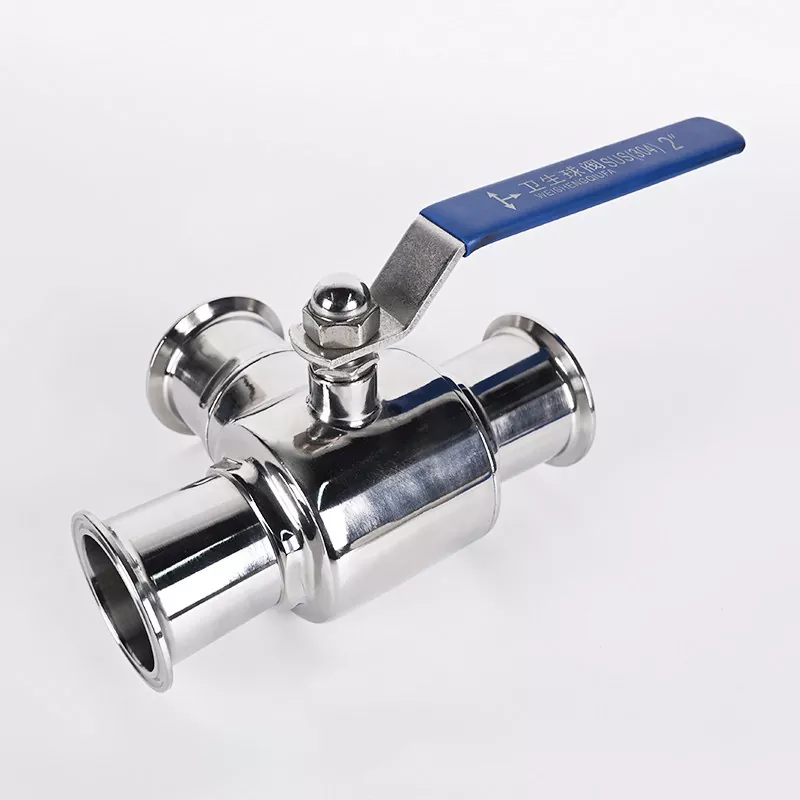

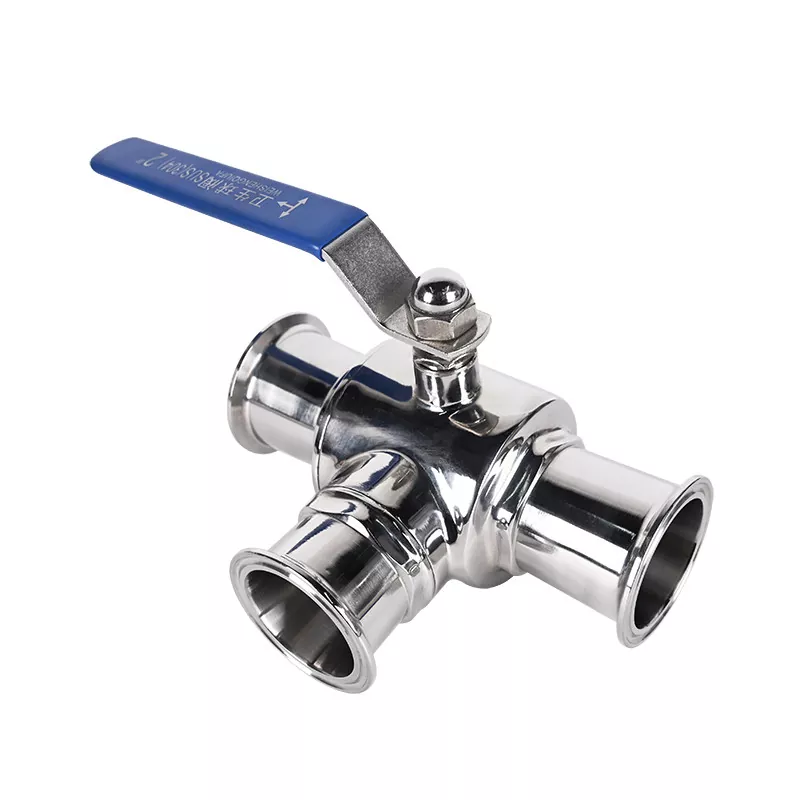

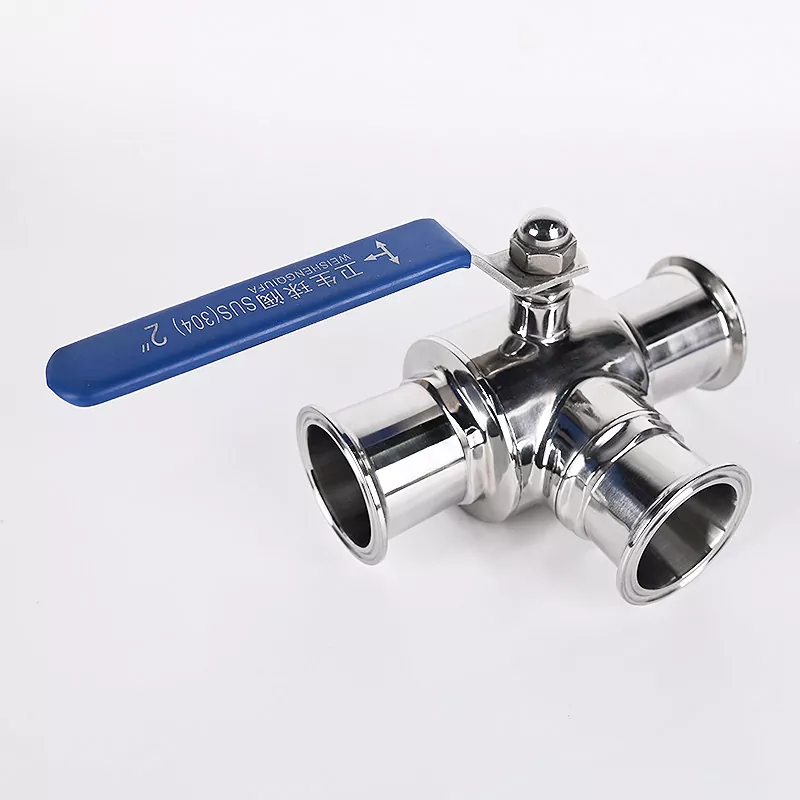

Valvola a sfera sanitaria a 3 vie

Progettata per applicazioni che richiedono un controllo flessibile della direzione del flusso, la valvola a sfera sanitaria a 3 vie DINGYUE consente la deviazione o la miscelazione dei fluidi attraverso le configurazioni con porta a T e porta a L. Realizzata in acciaio inossidabile lavorato con precisione e finitura superficiale igienica, la valvola aiuta a ridurre la ritenzione dei residui e supporta requisiti di pulizia impegnativi in ​​ambienti sterili e ad elevata purezza. È adatto per l'installazione in condutture biofarmaceutiche, sistemi di lavorazione lattiero-casearia, linee di produzione di bevande e altre apparecchiature per la movimentazione di fluidi sanitari dove sono essenziali un funzionamento stabile e la prevenzione della contaminazione.

Specifiche tecniche principali

Vantaggi del prodotto e caratteristiche tecniche principali

Perché gli ingegneri di processo scelgono la nostra valvola a sfera sanitaria a 3 vie rispetto ad alternative a basso costo? Dipende dall’integrità strutturale e dal costo totale di proprietà (TCO) a lungo termine.

Design con vero riempimento di cavità: la valvola a sfera sanitaria standard a 3 vie lascia uno spazio tra la sfera e il corpo della valvola. Il fluido rimane intrappolato in questa cavità, si deteriora e contamina i lotti successivi. La nostra valvola utilizza riempitivi in ​​PTFE modellati su misura che occupano completamente questo vuoto, senza lasciare spazio al ristagno del prodotto.

Supporto per montaggio diretto ISO 5211: per l'automazione non sono necessarie staffe o collegamenti aggiuntivi. È possibile imbullonare un attuatore elettrico o pneumatico direttamente sulla parte superiore della valvola, riducendo l'ingombro, il peso e il gioco meccanico del sistema.

Migliori pratiche di installazione, funzionamento e manutenzione

Per massimizzare la durata delle valvole di processo sanitarie, seguire queste semplici linee guida tecniche.

1)Allineamento: assicurarsi che le tubazioni adiacenti siano perfettamente allineate e supportate. Forzare una connessione tri-clamp serrata può introdurre stress sul corpo della valvola, causando l'usura prematura della guarnizione.

2)Precauzioni per la saldatura: se si utilizzano varianti con estremità a saldare, smontare completamente la valvola prima della saldatura. Il calore generato durante la saldatura orbitale scioglierà le sedi e le guarnizioni interne in PTFE.

Il nostro impegno post-vendita

Garanzia di 18 mesi: forniamo una garanzia estesa di 18 mesi dalla data di spedizione su tutti i componenti strutturali.

Risposta rapida per i pezzi di ricambio: manteniamo uno stock permanente di guarnizioni, sfere e maniglie di ricambio. I kit sostitutivi vengono spediti entro 24 ore dalla richiesta.

Risoluzione dei problemi tecnici: il nostro team di ingegneri è disponibile per consulenze video per assistere i meccanici in loco con domande sulla calibrazione dell'automazione o sull'installazione.

Domande frequenti

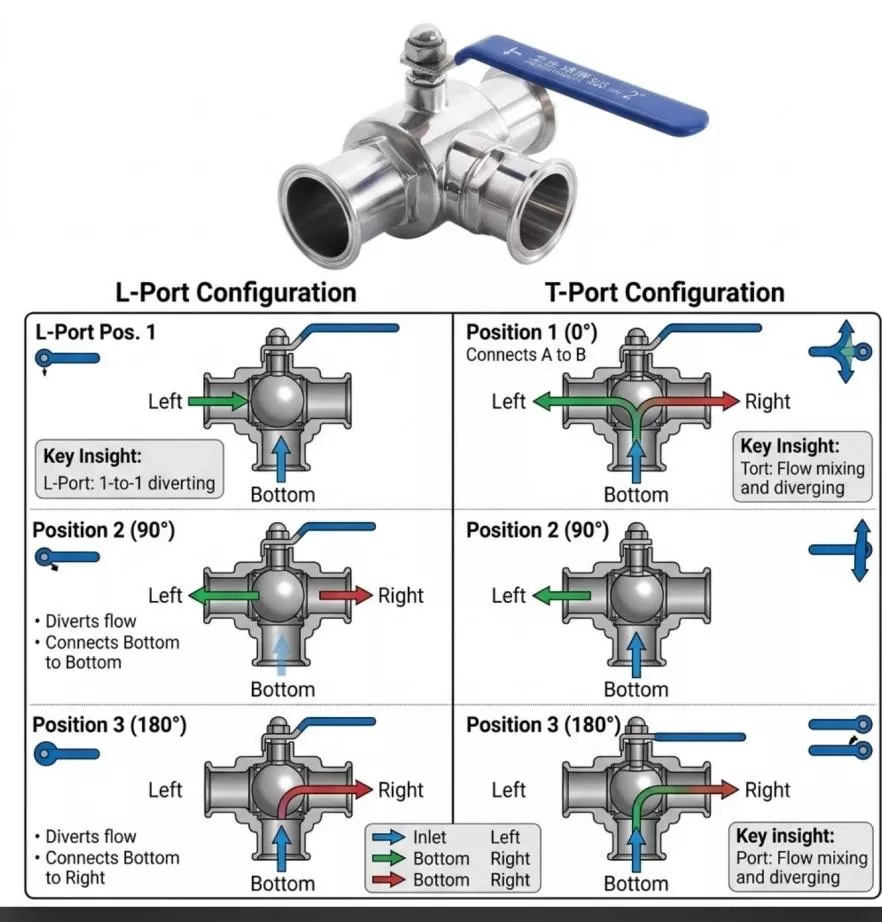

D: Qual è la principale differenza operativa tra una configurazione con porta L e una con porta T?

R: Una valvola a sfera sanitaria a 3 vie con porta L viene utilizzata esclusivamente per deviare il flusso da un ingresso comune a una delle due uscite (o viceversa). Non è possibile connettere tutte e tre le porte contemporaneamente. Una valvola con porta a T può miscelare due flussi di fluido insieme, deviare un flusso in due direzioni contemporaneamente o agire come una linea diretta chiudendo la terza porta.

D: Fornite dati di tracciabilità e tracciabilità dei materiali per il controllo dei lotti?

R: Assolutamente. Su ogni corpo valvola è stampato un numero di colata univoco. Forniamo rapporti completi sui test dei materiali EN 10204 3.1 (MTR) e dichiarazioni di conformità FDA per tutti i sigilli polimerici insieme alla documentazione di spedizione.

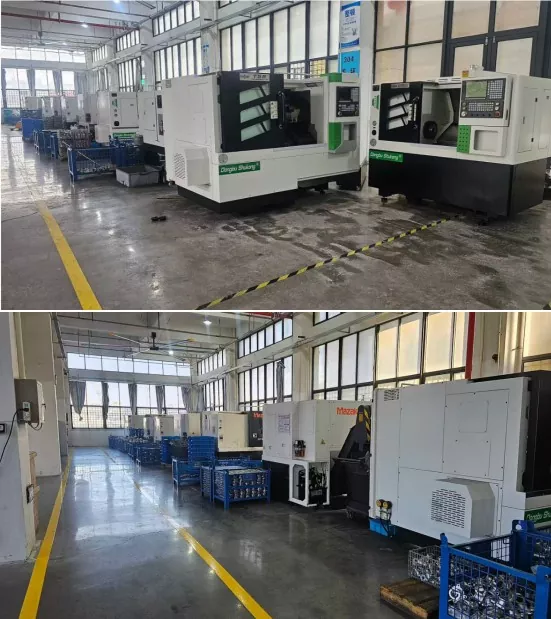

Laboratorio di produzione avanzata

Se odi le parti idrauliche che non si adattano correttamente o che perdono, adorerai i nostri prodotti. Tutte le nostre parti sono realizzate da macchine computerizzate intelligenti e chiuse. Tagliano l'acciaio con una precisione sorprendente, fino a una piccola frazione di pollice. Quando avviti insieme i nostri raccordi, si bloccano perfettamente. Rende il tuo lavoro molto più semplice.

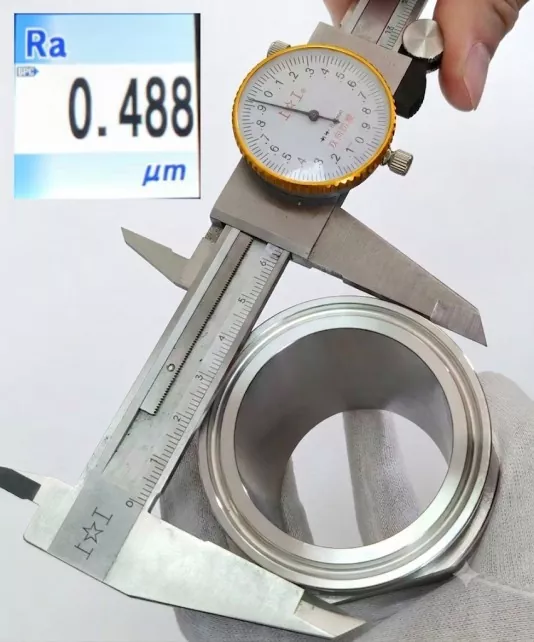

Controllo qualità ＆ Rugosità

Progettato per l'affidabilità, prodotto alla perfezione. Il nostro protocollo di controllo qualità post-produzione copre le principali dimensioni geometriche (altezza, diametro esterno e diametro interno) oltre alla valutazione della finitura superficiale interna. Ogni parte deve raggiungere un grado di rugosità superficiale inferiore a Ra 0,8 µm, garantendo una fluidodinamica ottimale e un attrito minimo. Solo i prodotti che superano i nostri controlli di qualità completi vengono imballati e spediti a casa tua.
