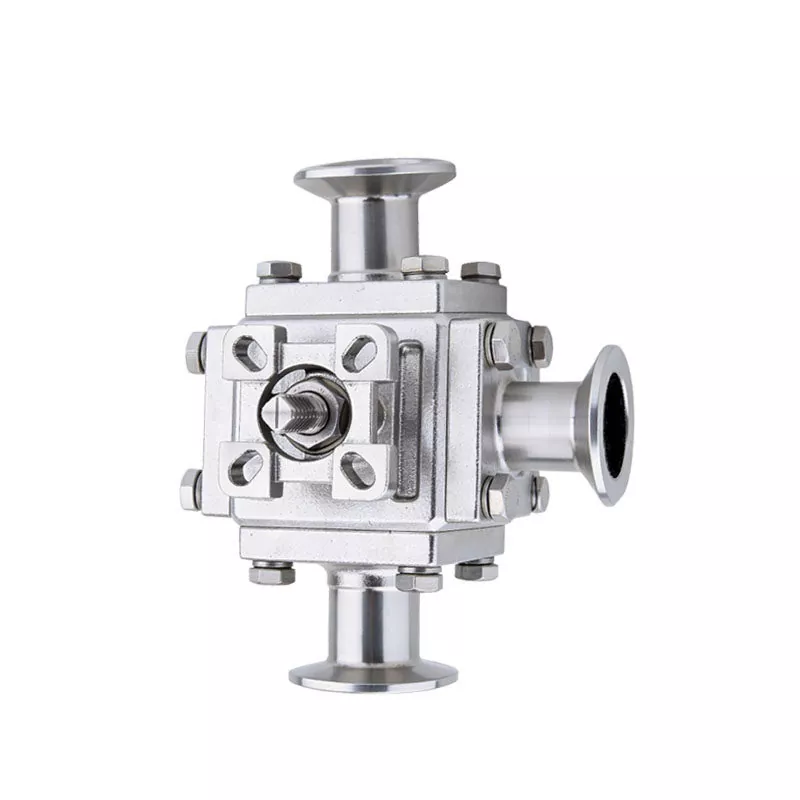

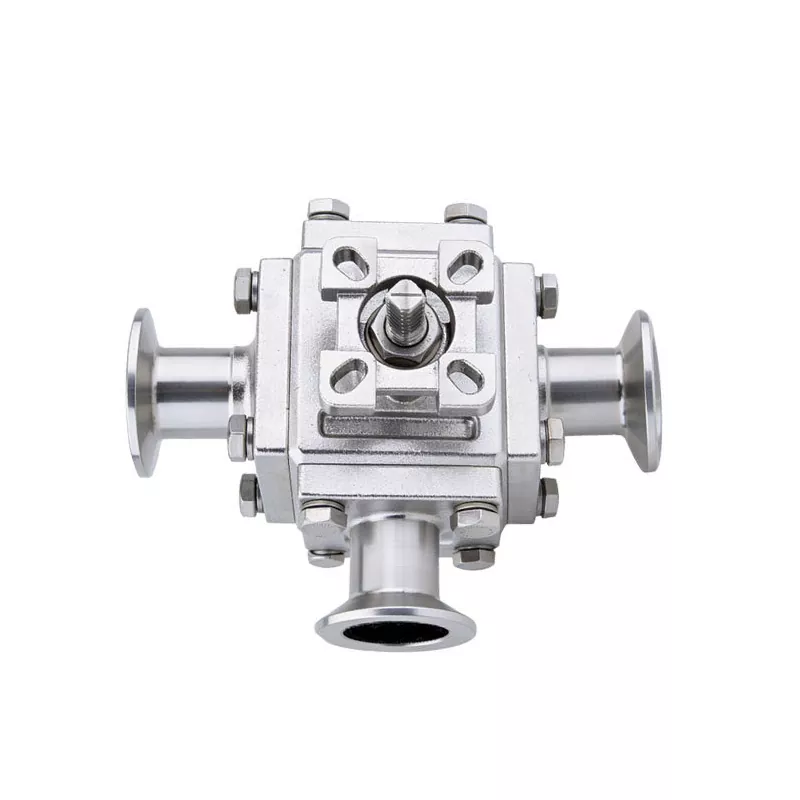

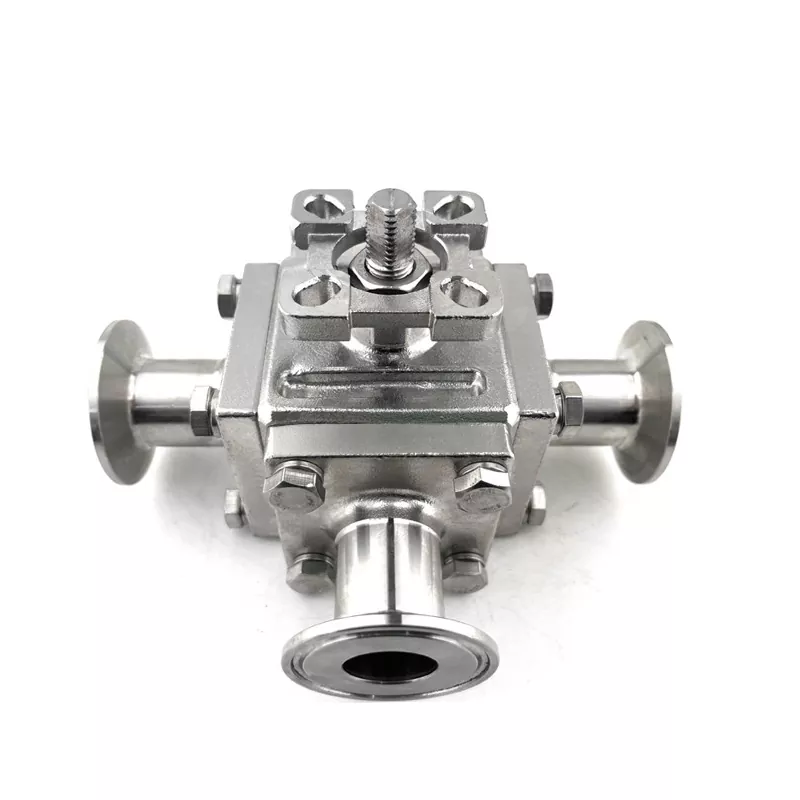

Valvola a sfera a morsetto incapsulato a tre vie

Nelle linee di trattamento sanitario, il design delle valvole influisce direttamente sull'efficienza della pulizia e sul controllo della contaminazione. La valvola a sfera con morsetto incapsulato a tre vie di DINGYUE è sviluppata con una struttura incapsulata che aiuta a ridurre le aree di ritenzione del fluido e protegge le parti di tenuta critiche durante il funzionamento. La connessione a morsetto consente un'installazione e una sostituzione più rapide rispetto ai tradizionali design filettati, facilitando la manutenzione nei sistemi di tubazioni puliti frequentemente. Adatta per la produzione di bevande, apparecchiature farmaceutiche e applicazioni di circolazione di liquidi ad elevata purezza, questa valvola offre pratiche prestazioni di commutazione del flusso supportando al tempo stesso severi requisiti igienici.

Specifiche tecniche complete

Di quale valvola a sfera a 3 vie hai bisogno?

Una guida semplice per acquirenti e responsabili degli approvvigionamenti non tecnici

Entrambe le valvole svolgono un ottimo lavoro nel controllo delle direzioni dei fluidi, ma all'interno sono costruite in modo diverso. Ecco una ripartizione semplice e senza termini tecnici per aiutarti a scegliere quello giusto per il tuo budget e il tuo sistema.

1. Valvola a sfera con morsetto incapsulato a tre vie

Pensa a questa valvola come a un tunnel dritto e spalancato. Il foro all'interno della valvola ha esattamente le stesse dimensioni della tubazione.

Flusso massimo, resistenza zero: poiché non ci sono punti stretti, il liquido si muove perfettamente senza intoppi. Le tue pompe non devono lavorare molto e la pressione è pari a zero.

Ideale per liquidi densi: se il tuo liquido è denso (come salsa, pasta o gel) o contiene minuscole particelle, questa è la scelta migliore perché non si blocca assolutamente nulla.

Super facile da pulire: poiché l'interno è completamente piatto e diritto, il sistema di pulizia (CIP/SIP) può eliminare facilmente i vecchi lotti senza zone morte.

Il compromesso: il pesante corpo quadrato utilizza più acciaio inossidabile di alta qualità, rendendolo più pesante e più costoso.

2. Valvola a sfera a 3 vie con pendenza a passaggio ridotto

All'interno di questa valvola, la parte centrale (la sfera) è leggermente più stretta della pipa. Per far sì che tutto si muova bene, abbiamo costruito una pendenza dolce e graduale (come un piccolo scivolo) che collega la parte centrale a entrambe le estremità.

Drenaggio completo al 100%: il design della pendenza integrato è un vero toccasana. Quando spegni il sistema o lo scarichi, l'eventuale liquido residuo scivola naturalmente verso il basso e viene drenato completamente. Nessuna pozzanghera residua o fluido stagnante all'interno della valvola.

Grande risparmio (alto ROI): poiché le parti principali sono leggermente più piccole, la valvola è più leggera e molto più economica. Ti offre prestazioni sanitarie premium a un prezzo inferiore.

Ideale per liquidi e gas trasparenti: perfetto per acqua pura, aria, gas o fluidi di raffreddamento di data center in cui una piccola variazione nell'ampiezza del flusso non influisce sulle prestazioni.

Tabella di confronto rapido

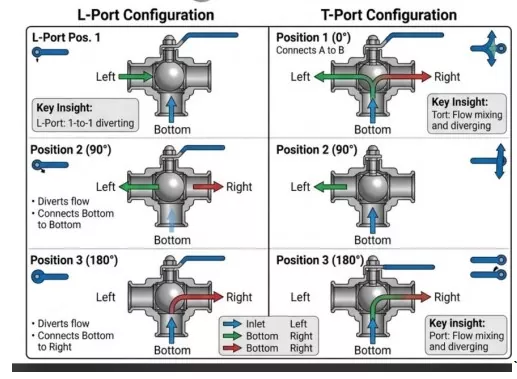

Le valvole multiporta consentono agli ingegneri di semplificare reti di tubazioni complesse sostituendo più valvole a direzione singola con un unico gruppo multiporta. La valvola a sfera con morsetto incapsulato a tre vie è disponibile in due distinte configurazioni di porte, porta a L o porta a T, per soddisfare un'ampia varietà di esigenze di distribuzione e miscelazione dei fluidi di processo.

Configurazione porta L (valvola deviatrice)

Il design con porta a L viene utilizzato principalmente per deviare il fluido da una singola linea di alimentazione in una delle due direzioni alternative. Quando la maniglia o l'attuatore gira $90^\circ$, il percorso del flusso interno passa in modo pulito dalla porta di uscita A alla porta di uscita B. È impossibile collegare tutte e tre le porte contemporaneamente in una configurazione con porta a L, rendendola la scelta ideale per isolare l'apparecchiatura di backup o commutare i percorsi del fluido tra due serbatoi di stoccaggio separati.

Configurazione con porta a T (valvola di miscelazione e miscelazione)

Il design con porta a T offre la massima flessibilità del sistema. Può funzionare come valvola deviatrice, valvola miscelatrice o blocco passante completamente aperto. Una valvola con porta a T può collegare tutte e tre le porte della tubazione contemporaneamente, consentendo di combinare due flussi di processo separati in un'unica linea di fluido miscelato. Inoltre, la rotazione della sfera della valvola consente di isolare singole linee o mantenere il flusso completo a tre vie, offrendo ai tecnici di controllo la massima flessibilità durante la progettazione di reti di fluidi complesse.

Domande frequenti

D: Perché è necessaria una sede incapsulata per la lavorazione ad elevata purezza?

R: La sede standard di una valvola a sfera con morsetto incapsulato a tre vie sigilla solo attorno alle porte di ingresso e di uscita, lasciando un piccolo spazio aperto tra la sfera e l'alloggiamento della valvola. Il fluido di processo può penetrare in questa cavità e diventare stagnante. Una sede incapsulata riempie completamente questo spazio vuoto, garantendo che nessun fluido possa rimanere intrappolato all'interno del corpo della valvola.

D: Questa valvola è in grado di gestire la sterilizzazione a vapore ad alta temperatura?

R: Sì. Se realizzate con le nostre sedi in polimero TFM 1600 di alta qualità, le nostre valvole funzionano in modo affidabile a temperature continue fino a $ 180^\circ\text{C}$, rendendole completamente compatibili con i cicli di pulizia termica standard Clean-In-Place (CIP) e Steam-In-Place (SIP).

D: Con la spedizione sono inclusi i documenti completi di tracciabilità del materiale?

R: Sì. Ogni spedizione include rapporti completi sui test sui materiali (MTR) EN 10204 3.1 che mostrano l'esatta composizione chimica e i dati dei test fisici per tutte le parti in acciaio inossidabile, garantendo la completa tracciabilità fino alla fusione originale dell'acciaio.

Servizio post-vendita dedicato e supporto in garanzia

Il nostro rapporto con il vostro team non termina una volta che la spedizione lascia la nostra fabbrica. Supportiamo ogni prodotto che realizziamo con un sistema di supporto completo progettato per mantenere le vostre linee di produzione senza intoppi:

1) Garanzia completa: ogni valvola include una garanzia strutturale standard di 12 mesi che copre materiali e qualità di produzione.

2) Parti di ricambio pronte per la spedizione: disponiamo di un ampio inventario di kit di sedili di ricambio, guarnizioni dello stelo e O-ring nel nostro magazzino, consentendoci di spedire rapidamente le parti di manutenzione per ridurre al minimo i tempi di fermo della struttura.

3）Supporto tecnico reattivo: il nostro team di supporto tecnico esperto è disponibile via e-mail o videochiamata per assistere il tuo team con domande sull'installazione, configurazione dell'attuatore o risoluzione dei problemi di manutenzione ordinaria.
