ILValvola a farfalla sanitariaè un dispositivo di controllo del flusso a un quarto di giro progettato per linee di lavorazione clean-in-place e sterilize-in-place. DINGYUE produce questa famiglia di valvole con un disco in AISI 316L lavorato con precisione, una sede in elastomero conforme FDA e un profilo del corpo a bassa turbolenza che impedisce l'intrappolamento del prodotto. Il design è ampiamente utilizzato negli impianti alimentari, delle bevande, dei latticini, farmaceutici, biotecnologici e cosmetici per regolare, isolare e deviare liquidi, polveri e gas senza compromettere la sterilità o l'integrità del lotto.
DINGYUE costruisce ciascun corpo valvola con geometria interna priva di fessure. Il mozzo del disco è lavorato per ridurre lo spazio morto e la sede è progettata per la sostituzione a scatto senza la necessità di attrezzi speciali. La finitura superficiale standard supporta un flusso CIP efficace, mentre l'elettrolucidatura opzionale riduce ulteriormente l'adesione microbica e la formazione di biofilm.
La selezione della corretta configurazione della valvola richiede la valutazione delle caratteristiche del prodotto, dei mezzi di pulizia, della temperatura operativa, dei limiti di caduta di pressione e dei requisiti di automazione. I seguenti criteri aiutano gli ingegneri di processo a specificare la giusta valvola a farfalla sanitaria DINGYUE.
Una corretta installazione prolunga la durata del sedile e ne mantiene la pulibilità. DINGYUE consiglia di installare la valvola con il disco in posizione parzialmente aperta durante la saldatura per evitare danni termici alla sede. Per le installazioni a tre morsetti, utilizzare la dimensione corretta della guarnizione e allineare i segmenti del morsetto in modo uniforme per evitare distorsioni. La valvola deve essere montata in modo che il corpo si scarichi completamente quando è chiusa.
La manutenzione ordinaria comprende l'ispezione periodica della sede per eventuali tagli, rigonfiamenti o deformazioni da compressione. Nella maggior parte delle configurazioni Tri-Clamp, la sede può essere rimossa e sostituita senza rimuovere il corpo valvola dalla linea. Quando si sostituisce la sede, applicare un lubrificante compatibile con gli alimenti solo se richiesto dal materiale della sede. Per le valvole automatizzate, verificare le posizioni di arresto dell'attuatore e le impostazioni dei finecorsa almeno una volta ogni trimestre o dopo qualsiasi interruzione del processo.
D: Quali materiali sono disponibili?
UN:DINGYUE fornisce materiali per corpo e disco in AISI 304, AISI 316L, duplex 2205 e AL-6XN per ambienti corrosivi. I materiali della sede includono EPDM, FKM, PTFE, silicone e NBR. Ciascuna combinazione di materiali viene selezionata in base alla chimica del prodotto, ai detergenti, all'esposizione al vapore e ai cicli di temperatura. I certificati per la tracciabilità dei materiali sono allegati ad ogni valvola.
D: Come faccio a scegliere tra connessioni Tri-Clamp e saldate?

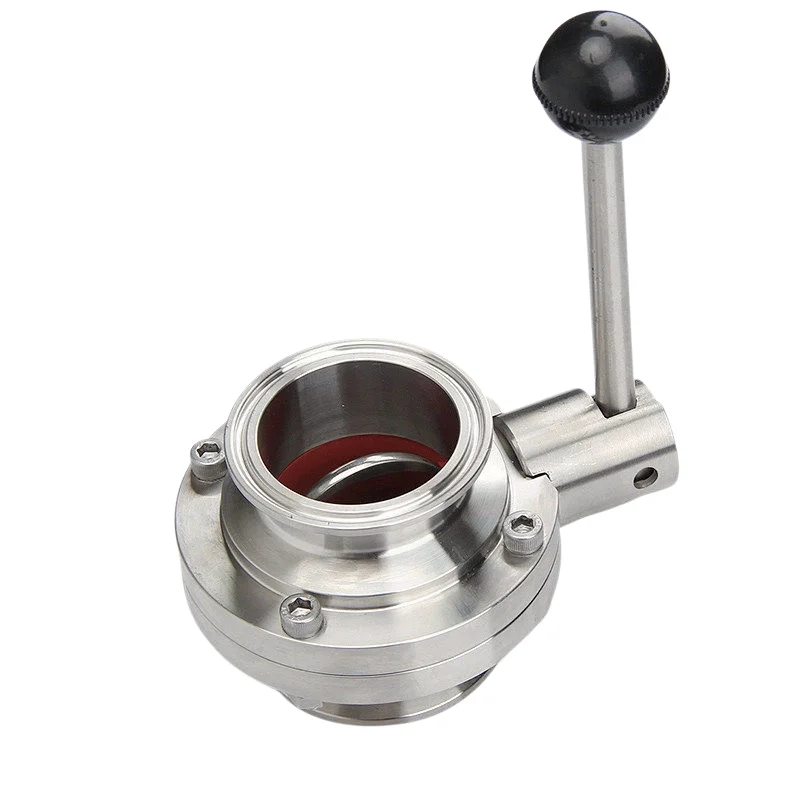

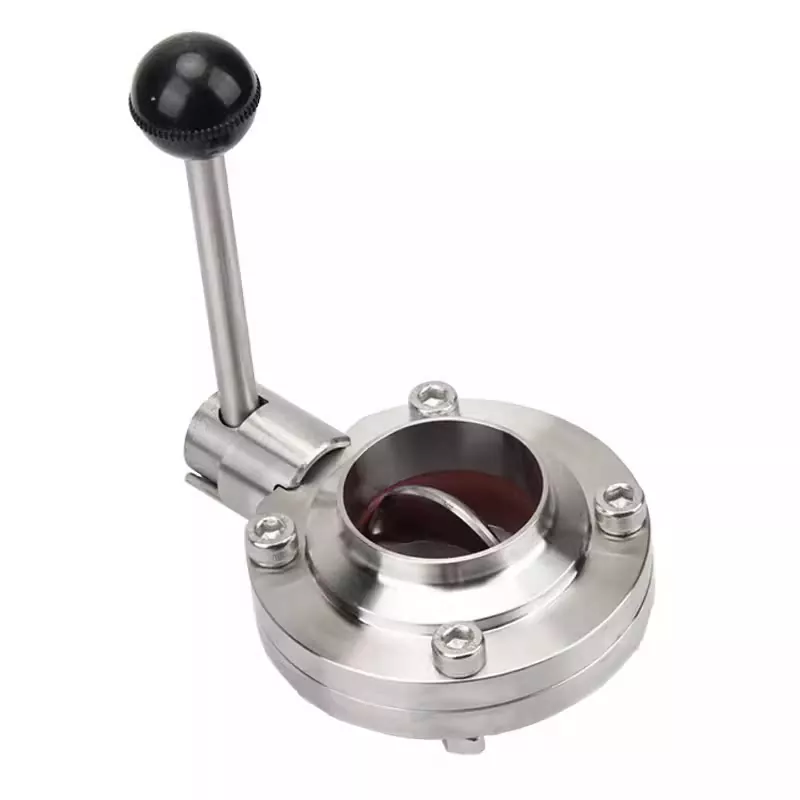

UN:Le connessioni Tri-clamp consentono un rapido smontaggio per l'ispezione, la pulizia e la sostituzione del sedile. Sono ideali per linee che richiedono frequenti cambi di prodotto. Le connessioni saldate forniscono un giunto permanente e privo di fessure che elimina le superfici della guarnizione ed è preferito per sistemi idrici ad elevata purezza o processi continui in cui è accettabile un accesso minimo per la manutenzione. La tua scelta dovrebbe considerare la frequenza di pulizia, l'accesso alla linea e i requisiti di convalida.
D: Una valvola a farfalla sanitaria è in grado di gestire processi CIP e SIP ad alta temperatura?
UN:Sì, quando il materiale del sedile è selezionato correttamente. Le sedi in EPDM generalmente gestiscono il vapore saturo a 248°F / 120°C per cicli brevi. I sedili in silicone possono funzionare fino a 392°F / 200°C per calore secco o esposizione ripetuta al vapore. Le sedi in PTFE offrono un'ampia gamma da -40°F a 356°F / da -40°C a 180°C. Verificare sempre la pressione specifica del vapore e la durata del ciclo rispetto ai dati del materiale della sede prima della specifica.
D: Le valvole a farfalla sanitarie DINGYUE 3-A e FDA sono conformi?
UN:SÌ. Le valvole DINGYUE sono progettate per soddisfare gli standard sanitari 3-A e i requisiti FDA per i materiali a contatto con gli alimenti. Le sedi in elastomero sono conformi alla norma FDA 21 CFR 177.2600 e le finiture superficiali soddisfano i requisiti per le superfici igieniche di contatto con i prodotti. È disponibile la documentazione per i pacchetti di convalida e gli audit normativi.
D: Ogni quanto va sostituito il sedile?
UN:La durata della sede dipende dalla frequenza del ciclo, dalla temperatura del processo, dai prodotti chimici per la pulizia e dall'esposizione al vapore. In condizioni normali di alimenti e bevande, una sede EPDM può durare da 12 a 24 mesi. Detergenti aggressivi, temperature elevate o prodotti abrasivi riducono la durata della seduta. DINGYUE consiglia l'ispezione visiva ogni sei mesi e la sostituzione ogni volta che si osservano tagli, rigonfiamenti, indurimento o deformazione permanente della compressione.
