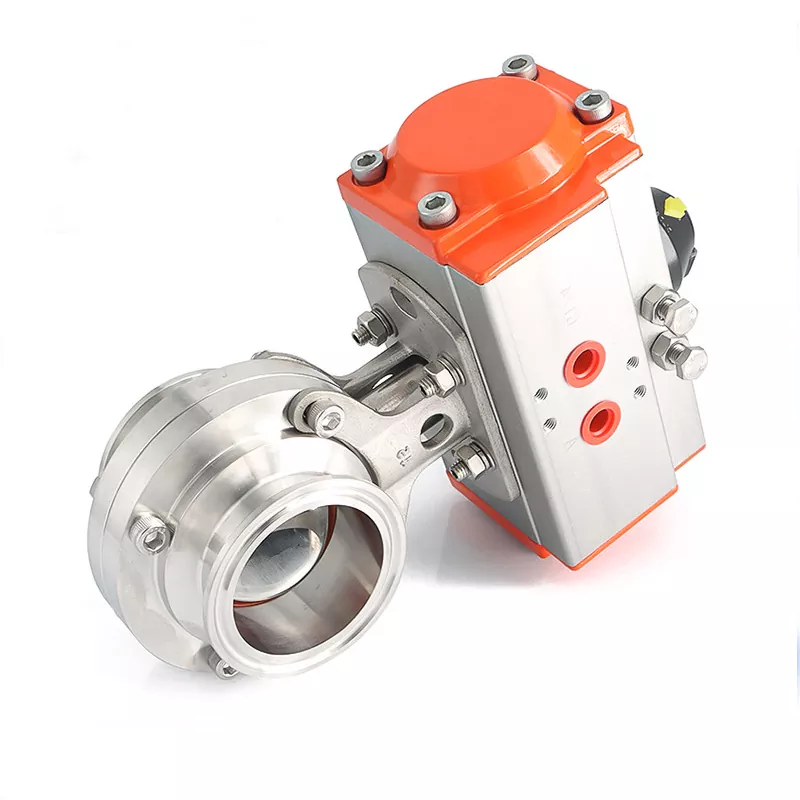

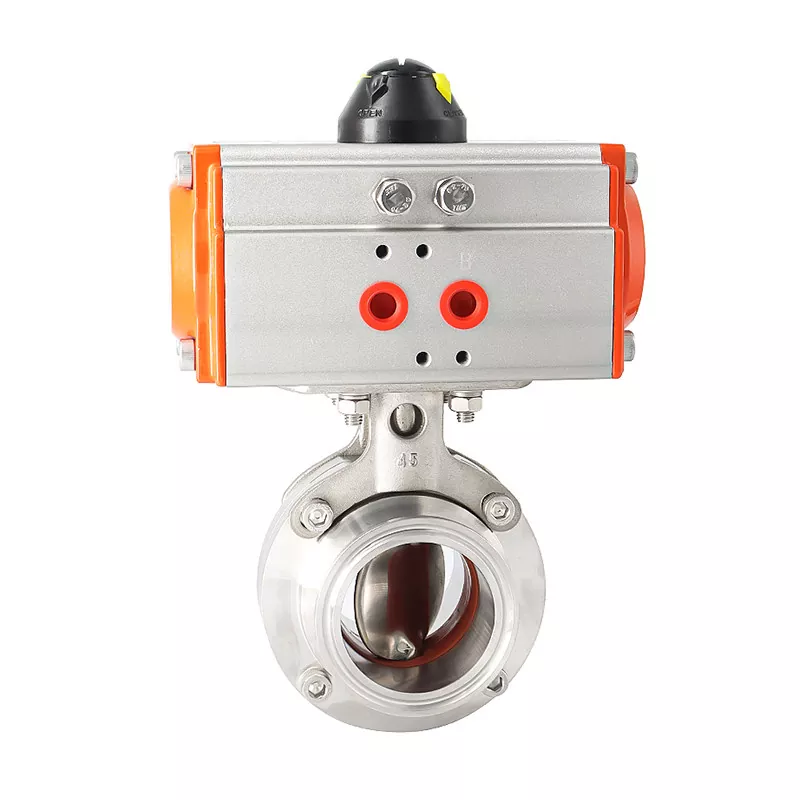

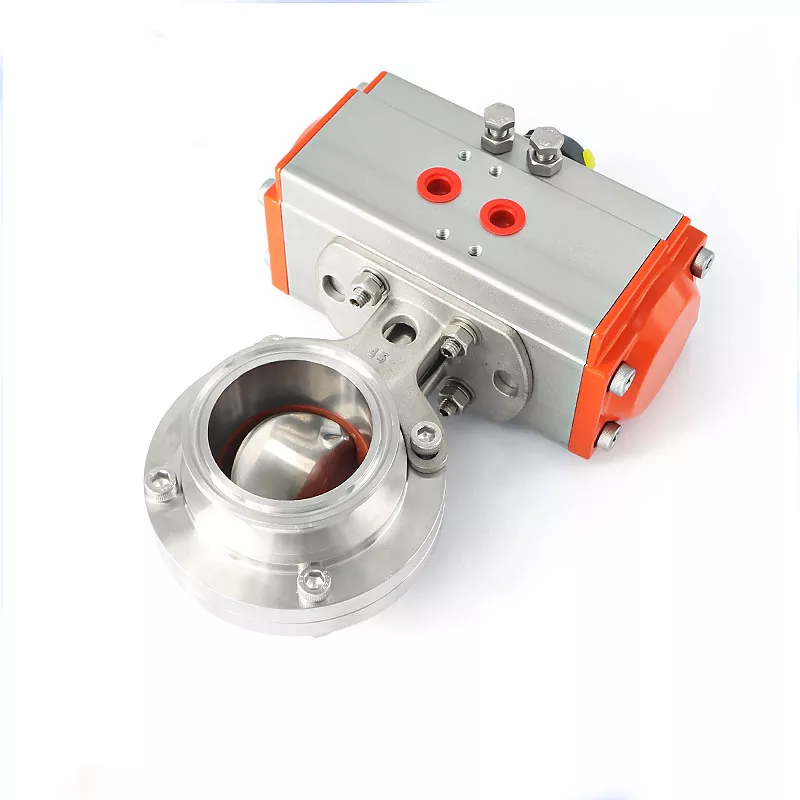

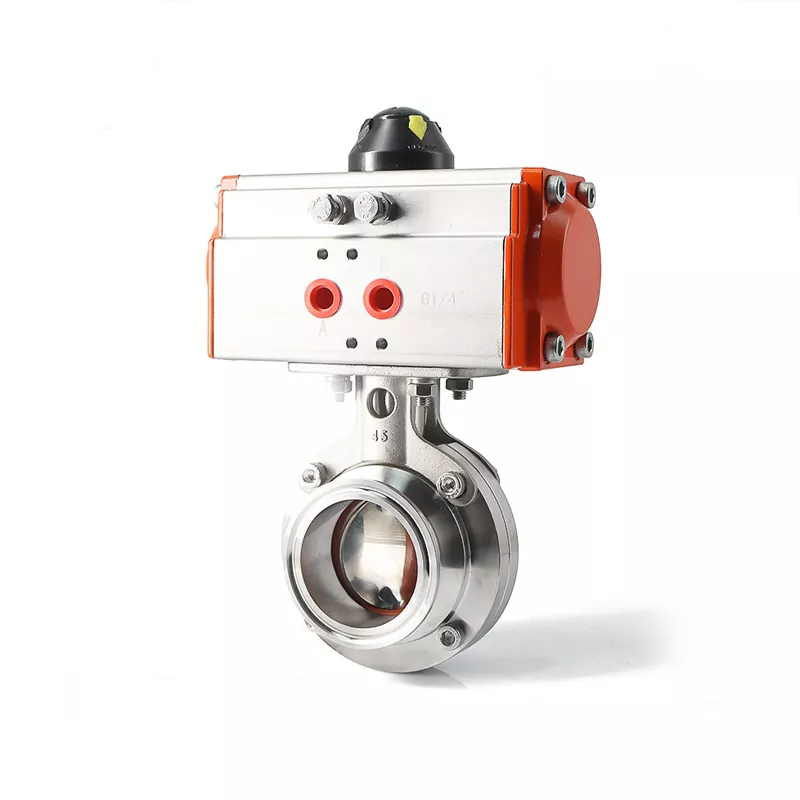

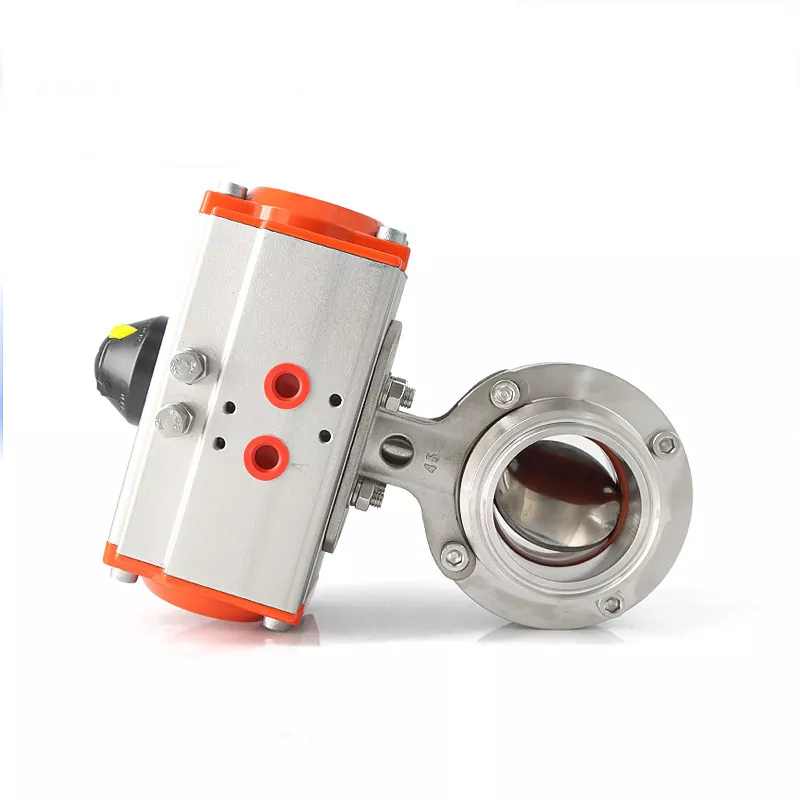

Realizzata in acciaio inossidabile 316L come materiale standard del corpo e del disco, la valvola a farfalla sanitaria pneumatica orizzontale è disponibile con opzioni di tenuta EPDM, PTFE o FKM. I clienti possono anche selezionare diversi tipi di attuatori pneumatici, indicatori di posizione, staffe di montaggio e collegamenti sanitari per soddisfare i requisiti di apparecchiature e tubazioni.
DINGYUE fornisce valvole sanitarie per applicazioni di raffreddamento a liquido nel settore alimentare e delle bevande, biofarmaceutico, chimica fine e data center, con tracciabilità dei materiali, lavorazione di precisione e test di pressione delle valvole applicabili al 100% a supporto di una fornitura B2B coerente.
Il principio di funzionamento combina una valvola a farfalla a un quarto di giro con l'azionamento pneumatico.
Aria compressa → Attuatore pneumatico → Stelo della valvola → Rotazione del disco → Controllo del flusso
Quando l'aria compressa entra nell'attuatore, l'attuatore genera un movimento rotatorio che fa girare il disco a farfalla.
Il disco ruota approssimativamente in linea con la tubazione, consentendo al fluido di passare attraverso la valvola.
Il disco ruota lungo il percorso del flusso, chiudendo la tubazione.
L'attuatore pneumatico può ricevere segnali dal sistema di controllo dell'impianto, consentendo l'apertura e la chiusura automatica in base alla sequenza del processo.
Ciò rende la valvola adatta per applicazioni in cui gli operatori necessitano di un funzionamento ripetibile della valvola senza accedere manualmente a ogni valvola nel sistema di tubazioni.
A seconda dell'attuatore selezionato:
· Doppio effetto: l'aria funziona sia in apertura che in chiusura.
· Normalmente chiuso (NC): la forza della molla riporta la valvola verso la posizione chiusa quando l'aria viene rimossa.
· Normalmente aperta (NO): la forza della molla riporta la valvola verso la posizione aperta quando l'aria viene rimossa.
La configurazione corretta dipende dalla strategia di controllo del processo e dalla posizione di guasto richiesta.
|
Componente |
Materiale standard |
Personalizzazione opzionale |
Finitura superficiale |
|
Corpo/Disco |
Acciaio inossidabile 316L (1.4404) |
Acciaio inossidabile 304 |
Ra interno ≤ 0,8 μm, esterno satinato/lucido |
|
Alloggiamento dell'attuatore |
Lega di alluminio (anodizzata) |
Acciaio inossidabile 304 |
Rivestimento anticorrosione |
|
Sigillo/guarnizione |
EPDM |
PTFE/FKM (Viton) |
Conforme alla FDA 177.2600 |
L'attuatore pneumatico fornisce un funzionamento automatizzato senza richiedere l'accesso manuale alla maniglia della valvola, rendendolo pratico per assemblaggi di apparecchiature e controllo di processo centralizzato.
La configurazione standard in acciaio inossidabile 316L offre resistenza alla corrosione ed è particolarmente adatta ad ambienti esigenti con fluidi igienici e di elevata purezza.
Per la configurazione specificata è disponibile una finitura superficiale interna di Ra ≤ 0,8 μm, che aiuta a ridurre le aree in cui possono accumularsi i fluidi di processo.
L'EPDM viene offerto come guarnizione standard, mentre il PTFE e l'FKM sono disponibili per applicazioni che richiedono caratteristiche chimiche o di temperatura diverse.
Le configurazioni Tri-Clamp, filettate/con raccordo e saldate di testa consentono di abbinare la valvola a diversi sistemi di tubazioni sanitarie.
Le configurazioni dell'attuatore pneumatico a doppio effetto, normalmente chiuso e normalmente aperto consentono agli ingegneri di selezionare la logica operativa in base al processo.
DINGYUE fornisce rapporti sui test dei materiali (MTR) e tracciabilità dei numeri di calore per gli ordini applicabili, supportando la verifica dei materiali durante tutto il processo di fornitura.
L'attuatore determina come la valvola a farfalla sanitaria risponde ai segnali pneumatici e cosa succede quando l'alimentazione d'aria viene interrotta.
Codice: A
La pressione dell'aria viene utilizzata sia per l'apertura che per la chiusura.
Adatto per:
· Linee di processo automatizzate
· Ciclismo frequente
· Sistemi con alimentazione continua di aria compressa
· Applicazioni che richiedono apertura e chiusura controllate
Codice: B
L'attuatore utilizza aria compressa per aprire la valvola, mentre la forza della molla la riporta verso la posizione chiusa quando la pressione dell'aria viene rimossa.
Consigliato quando il processo richiede una configurazione con chiusura in errore.
Codice: C
L'attuatore utilizza aria compressa per chiudere la valvola, mentre la forza della molla la riporta verso la posizione aperta quando la pressione dell'aria viene rimossa.
Consigliato quando il processo richiede una configurazione con apertura senza errori.

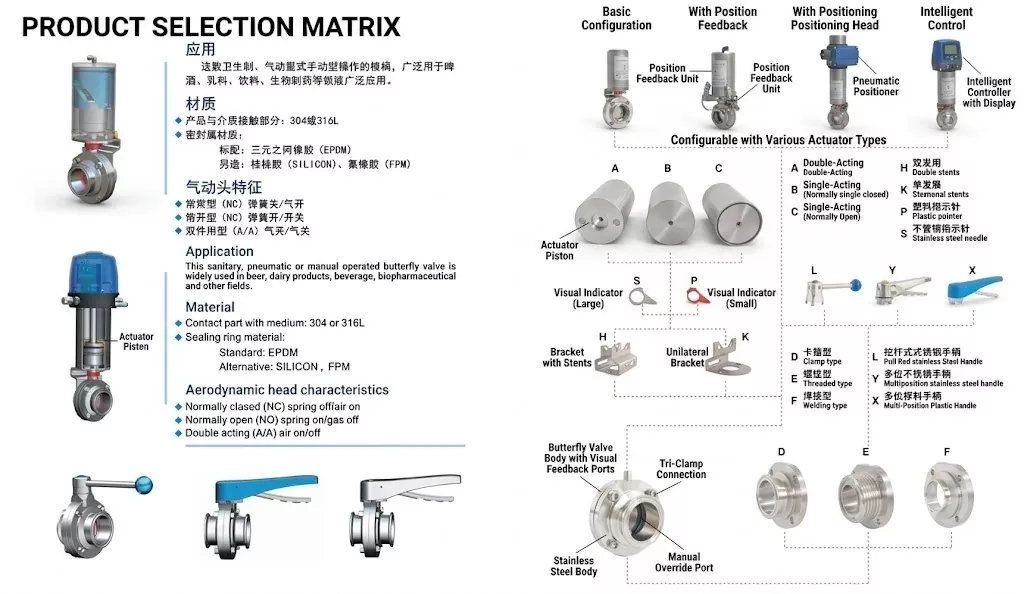

Un indicatore meccanico durevole adatto ad ambienti industriali esigenti.
Un indicatore leggero progettato per una facile identificazione visiva della posizione della valvola.
La configurazione di collegamento e montaggio deve essere selezionata in base al sistema di tubazioni esistente e allo spazio di installazione disponibile.
Una connessione sanitaria a rilascio rapido ampiamente utilizzata nei sistemi di lavorazione igienici.
I vantaggi includono:
· Installazione semplice
· Smontaggio rapido
· Manutenzione conveniente
· Adatto per sistemi di tubazioni sanitarie
Progettato per sistemi di tubazioni che richiedono connessioni filettate o a bocchettone.
Questa opzione può essere presa in considerazione quando le apparecchiature circostanti utilizzano interfacce filettate igieniche compatibili.
Progettato per installazioni di tubazioni permanenti.
È possibile utilizzare connessioni saldate di testa laddove la valvola è integrata direttamente nella tubazione di processo e non è richiesta una rimozione frequente.
Fornisce una robusta configurazione di montaggio da attuatore a valvola per applicazioni in cui la stabilità meccanica è importante.
Una configurazione di montaggio più compatta in cui è necessario considerare lo spazio di installazione o il posizionamento del sensore.
Per i produttori di apparecchiature, l'orientamento dell'attuatore e lo spazio circostante devono essere confermati prima della produzione.
|
Industria delle applicazioni |
Applicazioni tipiche |
Perché utilizzare una valvola a farfalla sanitaria pneumatica orizzontale |
|
Lavorazione di alimenti e bevande |
Lavorazione lattiero-casearia, riempimento di bevande, produzione di birra, alimenti liquidi, salse, sciroppi e sistemi CIP |
La struttura igienica in acciaio inossidabile, le superfici interne lisce e i collegamenti sanitari flessibili supportano la gestione dei fluidi puliti e cicli di pulizia frequenti. |
|
Biofarmaceutico e bioprocessamento |
Sistemi WFI, circuiti di acqua purificata, bioreattori, serbatoi di fermentazione e linee di trasferimento sterili |
L'acciaio inossidabile 316L, le opzioni di tenuta igienica e l'attuazione pneumatica configurabile sono adatti per ambienti di processo controllati e puliti. |
|
Raffreddamento a liquido del data center |
Sistemi CDU, collettori di raffreddamento diretto al chip, circuiti di raffreddamento secondari e circuiti di raffreddamento lato apparecchiatura |
L'attuazione pneumatica consente l'arresto remoto e l'isolamento automatico del flusso, mentre la configurazione orizzontale compatta può semplificare l'installazione attorno ad apparecchiature di raffreddamento e skid per tubazioni. |
|
Elaborazione chimica fine |
Trasferimento di liquidi ad elevata purezza, sistemi di dosaggio e linee di processo chimico |
La struttura in 316L, i materiali di tenuta selezionabili e il controllo tracciabile dei materiali aiutano a soddisfare i severi requisiti di gestione dei fluidi. |
|
Cosmetici e cura personale |
Cosmetici liquidi, emulsioni, acqua purificata e sistemi di trasferimento ingredienti |
Le opzioni di costruzione igienica e di collegamento sanitario aiutano a ridurre i rischi di contaminazione e semplificano la pulizia e la manutenzione. |
|
Sistemi per acqua pura e fluidi ad elevata purezza |
Distribuzione di acqua purificata, circuiti di processo ad elevata purezza e trasferimento di fluidi puliti |
I componenti in acciaio inossidabile lavorati con precisione, la finitura superficiale controllata e il gruppo applicabile per camera bianca supportano fluidi ad elevata purezza |

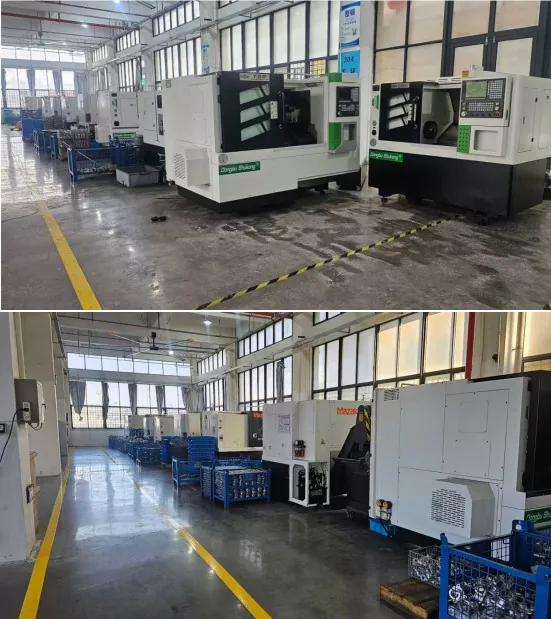

Vedi quei cartelli sui muri della nostra fabbrica? Manteniamo i nostri diversi tipi di acciaio inossidabile, come SS304 e SS316, in aree completamente separate con le proprie macchine. Non li confondiamo mai. Ciò garantisce che quando paghi per un metallo di alta qualità e resistente alla ruggine, ottieni esattamente quello che hai pagato.
