Negli impianti di trasformazione alimentare, produzione lattiero-casearia, produzione farmaceutica e biotecnologie, l'affidabilità dello stoccaggio dei fluidi dipende da ogni punto di connessione all'interno del sistema di serbatoi. I raccordi per serbatoi dell'acqua sanitaria sono le interfacce essenziali che uniscono serbatoi, tubazioni, valvole, pompe e strumentazione mantenendo un ambiente pulito e privo di fessure. DINGYUE produce raccordi per serbatoi di acqua sanitaria con tolleranze dimensionali rigorose, tracciabilità dei materiali certificata e finiture superficiali progettate per ridurre l'adesione microbica.
DINGYUEi raccordi per serbatoi dell'acqua sanitaria sono progettati per applicazioni in cui il controllo della contaminazione, la pulibilità e l'installazione ripetibile non sono negoziabili. Ogni raccordo è prodotto da barre piene o forgiati anziché da fusioni, il che elimina la porosità e crea una struttura a grana uniforme. Le superfici interne vengono lavorate e poi lucidate meccanicamente fino a ottenere una finitura a specchio, seguita da un'elettrolucidatura opzionale per una migliore passivazione. Tutte le superfici di contatto sono prive di cavità, pieghe e crepe che potrebbero ospitare batteri o residui di prodotto. DINGYUE applica un processo di produzione controllato che include la tracciabilità del numero di calore, l'ispezione dimensionale su macchine di misura a coordinate e la verifica della rugosità superficiale finale su ogni lotto di produzione.

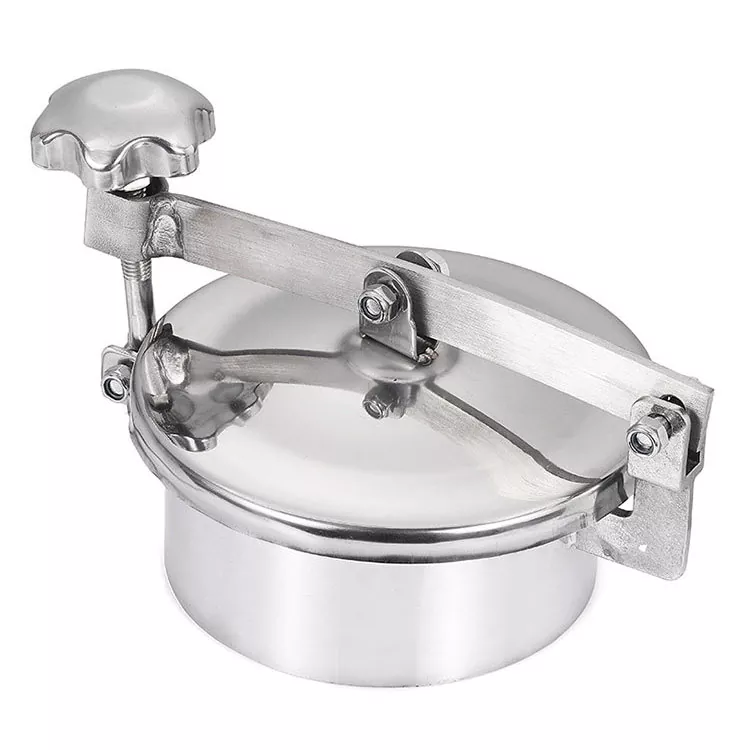

La gamma di prodotti comprende ghiere di uscita del serbatoio, tronchetti saldati, gomiti, raccordi a T, riduttori, croci, gruppi di vetro spia, collegamenti a sfera di spruzzo, adattatori per sensori di livello, guarnizioni per passi d'uomo e porte lavorate su misura. I tipi di connessione standard comprendono gli stili a tre morsetti, a saldatura di testa, filettati, flangiati e con unione DIN. DINGYUE fornisce anche raccordi ibridi che combinano diverse estremità di connessione su un unico corpo, riducendo il numero di saldature e potenziali punti di perdita in uno skid del serbatoio. Per lo stoccaggio di acqua ad elevata purezza, tutti i raccordi possono essere forniti con superfici interne elettrolucidate e imballaggi in sacchi per camere bianche per supportare i protocolli di convalida.
La selezione del materiale influisce direttamente sulla resistenza alla corrosione, sulla durata e sulla conformità alle normative sul contatto alimentare. DINGYUE acquista acciaio inossidabile da stabilimenti certificati e conserva rapporti completi sui test chimici e meccanici per ogni calore. Il materiale predefinito per i raccordi dei serbatoi dell'acqua sanitaria è l'acciaio inossidabile 316L grazie al suo basso contenuto di carbonio e all'aggiunta di molibdeno, che migliora la resistenza ai cloruri e ai fluidi di processo. Per le applicazioni che coinvolgono prodotti chimici detergenti aggressivi o vapore ad alta temperatura, DINGYUE offre leghe alternative tra cui duplex 2205, AL-6XN e Hastelloy C22. Per i sistemi idrici meno impegnativi, l'acciaio inossidabile 304 può essere fornito a un costo inferiore pur rispettando i requisiti igienici di base.
DINGYUE mantiene un sistema di gestione della qualità registrato ISO 9001:2015 e detiene le autorizzazioni degli standard sanitari 3A per molti tipi di raccordi standard. Ogni lotto di produzione di raccordi per serbatoi di acqua sanitaria viene sottoposto a ispezione dimensionale, verifica della rugosità superficiale e revisione della certificazione dei materiali prima del rilascio. I rapporti sui test del mulino vengono forniti con ogni ordine e includono la composizione chimica, le proprietà meccaniche e la tracciabilità del numero di calore. Per i clienti farmaceutici e biotecnologici, DINGYUE può fornire pacchetti di documentazione completi che includono certificati di passivazione, misurazioni dello spessore dell'elettrolucidatura, dichiarazioni di imballaggio per camere bianche e certificato di conformità. I raccordi a saldare sono inoltre sottoposti a test di qualificazione della saldatura orbitale per verificare le tolleranze di adattamento e i requisiti di spurgo.
A cosa servono i raccordi per i serbatoi dell'acqua sanitaria?
Sono componenti di connessione specializzati che uniscono serbatoi, tubi, valvole e strumenti di monitoraggio nei sistemi di trattamento igienico. Sono progettati con superfici interne lisce e prive di fessure che impediscono la crescita batterica, l'intrappolamento del prodotto e la contaminazione incrociata. Gli usi tipici includono serbatoi di stoccaggio dell'acqua purificata, sistemi di acqua per preparazioni iniettabili, serbatoi di soluzioni CIP, recipienti di fermentazione e serbatoi di conservazione di alimenti liquidi. DINGYUE produce questi raccordi con materiali certificati e superfici di contatto lucidate per soddisfare i requisiti FDA, 3A e USP.
Come scelgo il materiale giusto?
La scelta del materiale dipende dalla composizione chimica dell'acqua immagazzinata, dalla temperatura operativa e dal processo di pulizia. Per la maggior parte delle applicazioni con acqua purificata e temperatura ambiente, l'acciaio inossidabile 316L rappresenta il miglior equilibrio tra costo e resistenza alla corrosione. Se l'acqua contiene un livello elevato di cloruri superiore a 200 ppm, il duplex 2205 o AL-6XN offre una migliore resistenza alla vaiolatura. Per cicli di vapore sul posto ad alta temperatura superiore a 140°C, verificare che il materiale mantenga la sua resistenza meccanica e passività. Gli ingegneri tecnici DINGYUE possono esaminare l'analisi dell'acqua e consigliare la lega più economica che soddisfa i requisiti di durata.
Quale finitura superficiale è richiesta per i raccordi dei serbatoi dell'acqua farmaceutica?
I sistemi idrici farmaceutici richiedono in genere una rugosità superficiale di Ra 0,6 μm o migliore per l'acqua purificata e Ra 0,4 μm o migliore per l'acqua per preparazioni iniettabili. Ciò si ottiene mediante lucidatura meccanica a grana 320 seguita da elettrolucidatura e passivazione. La superficie elettrolucidata rimuove le particelle di ferro intrappolate e arricchisce lo strato di ossido di cromo, che migliora la pulibilità e riduce l'adesione microbica. DINGYUE fornisce raccordi per serbatoi di acqua sanitaria con valori Ra documentati misurati su ogni lotto di produzione, insieme alla certificazione di passivazione secondo ASTM A967.
Quale documentazione viene fornita con ogni ordine?
Ogni ordine DINGYUE viene fornito con un certificato di conformità, rapporti sui test di lavorazione dei materiali, registri di ispezione della rugosità superficiale e rapporti di ispezione dimensionale, a seconda dei casi. Per le applicazioni farmaceutiche e biotecnologiche, la documentazione aggiuntiva può includere certificati di spessore dell'elettrolucidatura, registri di passivazione, dichiarazioni di imballaggio per camere bianche e rapporti di test USP Classe VI per guarnizioni. DINGYUE mantiene la completa tracciabilità del calore dall'acciaieria originale al raccordo finito, in modo che ogni componente possa essere ricondotto al numero di calore della materia prima. Questa documentazione supporta la convalida e gli audit normativi.
Come devono essere puliti i raccordi del serbatoio dell'acqua sanitaria prima dell'installazione?
Prima dell'installazione, rimuovere tutti i materiali di imballaggio e ispezionare il raccordo per eventuali danni o contaminazione. Pulire le superfici bagnate con un detergente alcalino a basso residuo e acqua purificata, quindi risciacquare con alcool isopropilico al 70% o un altro agente disinfettante approvato. Per i raccordi elettrolucidati evitare detergenti abrasivi o spazzole metalliche che possono graffiare la superficie. DINGYUE spedisce raccordi elettrolucidati in sacchetti sigillati per camere bianche per mantenere la pulizia. Dopo l'installazione, l'intero sistema del serbatoio deve essere pulito sul posto con un ciclo CIP convalidato e quindi lavato con acqua purificata fino a quando i livelli di conduttività e di endotossina non soddisfano le specifiche del processo.
Qual è la pressione massima di esercizio?
La pressione di esercizio massima dipende dalle dimensioni del raccordo, dal tipo di connessione, dal materiale della guarnizione e dalla temperatura. Per i raccordi tri-clamp standard da 1/2 pollice a 4 pollici, DINGYUE valuta l'assemblaggio a 10 bar a temperatura ambiente se utilizzato con morsetti e guarnizioni di alta qualità. Per diametri maggiori o temperature elevate, la pressione nominale diminuisce. I raccordi a saldare possono sopportare pressioni più elevate perché non fanno affidamento su un morsetto e una guarnizione. DINGYUE fornisce grafici di valutazione pressione-temperatura per ciascuna configurazione di raccordo su richiesta.
