Spesso è necessario un accesso regolare all'interno di un serbatoio durante la pulizia, l'ispezione, il campionamento e la manutenzione dell'attrezzatura. Un chiusino sanitario fornisce questo punto di accesso contribuendo a mantenere un ambiente di lavorazione pulito e controllato.

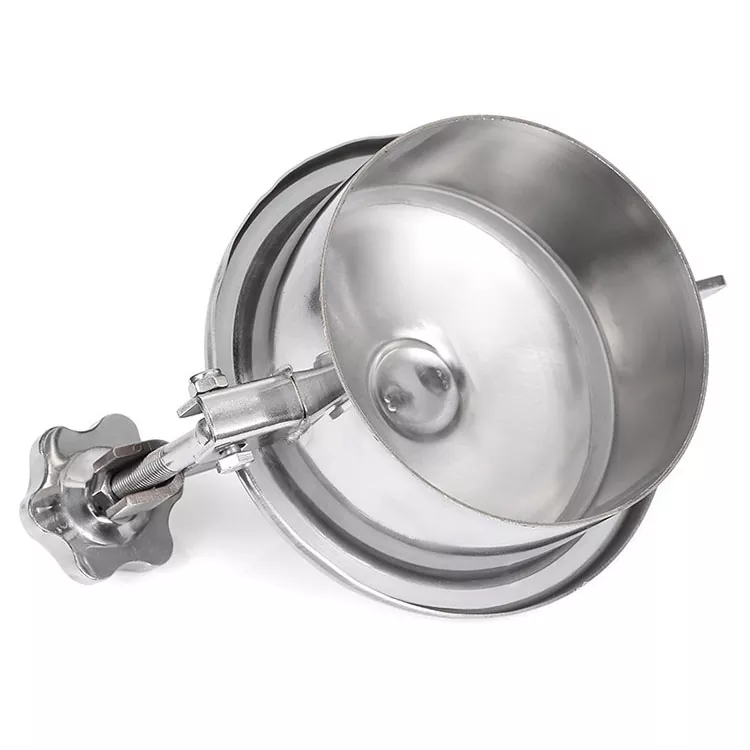

A differenza dei passi d'uomo per recipienti a pressione, il chiusino sanitario non a pressione è sviluppato per serbatoi atmosferici o a bassa pressione in cui gli operatori necessitano di apertura e chiusura rapida durante le operazioni quotidiane. Il coperchio in acciaio inossidabile, la guarnizione sanitaria e la struttura di bloccaggio sicura lavorano insieme per creare un'apertura di accesso sigillata facile da usare e di semplice manutenzione.
Con opzioni in materiali SS304 e SS316L, diversi tipi di guarnizioni e dimensioni personalizzate, può essere abbinato a vari serbatoi sanitari utilizzati in alimenti, bevande, latticini, prodotti farmaceutici e altri sistemi di lavorazione igienica.
|
Categoria |
Parametro di specifica |
Dettagli tecnici e standard |
|
Limiti dimensionali e operativi |
Intervallo di dimensioni nominali (DN) |
Standard: da DN200 a DN600 (da 8" a 24") Dimensioni personalizzate fino a DN800 disponibili su richiesta |
|
|
Pressione e temperatura di esercizio |
Classificazione di pressione: applicazioni non in pressione/atmosferiche (massimo 0,2–0,5 bar/2,9–7,2 psi per tenuta a polvere e spruzzi) Temperatura operativa: da -20°C a +150°C (da -4°F a 302°F) (a seconda della guarnizione) |
|
Specifiche dei materiali |
Corpo metallico (telaio e copertura) |
Acciaio inossidabile 304 (1.4301): applicazioni standard per la lavorazione di alimenti, bevande e latticini Acciaio inossidabile 316L (1.4404): mezzi farmaceutici, bioprocessi e corrosivi di elevata purezza |
|
|
Materiali delle guarnizioni di tenuta |
Silicone (standard): eccellente elasticità e ampio intervallo di temperature (da -50°C a +180°C) EPDM/Viton (FKM)/NBR: requisiti di resistenza agli agenti chimici, al vapore o all'olio Conformità: tutte le guarnizioni sono conformi a FDA 21 CFR 177.2600 e USP Classe VI |
|
|
Standard e conformità |
Conforme agli standard sanitari 3-A, alle linee guida ASME BPE, EHEDG e alla conformità FDA per le superfici a contatto con il prodotto |
|
Caratteristiche strutturali e di design |
Opzioni di maniglia e chiusura |

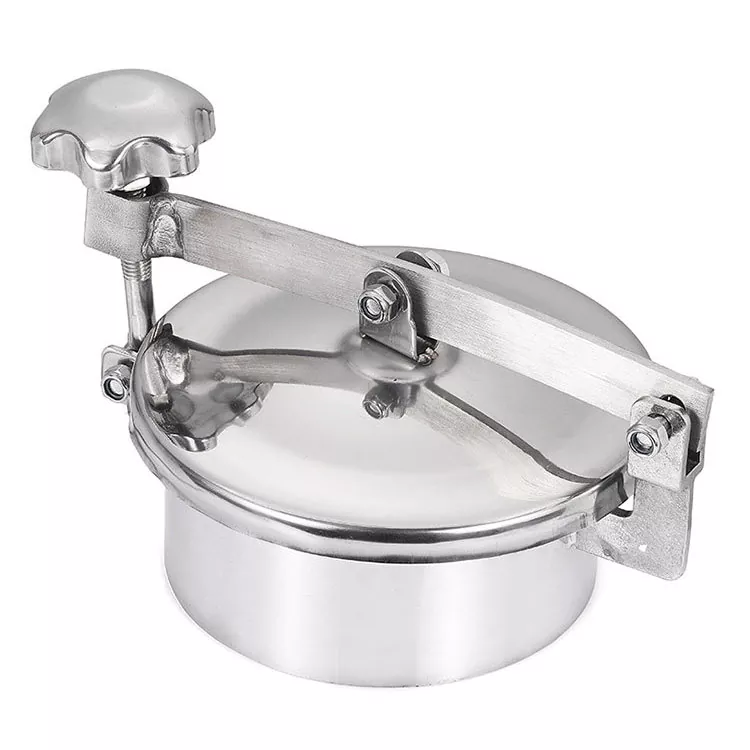

Manopole: manopola ergonomica in plastica o ruota a stella in acciaio inossidabile 304/316 Meccanismo di cerniera: design fluido con apertura a battente con fermo di posizionamento rimane aperto opzionale |
Avviso di sicurezza: verificare sempre che la pressione interna del serbatoio sia uguale alla pressione atmosferica prima di allentare il volantino. Non aprire mai sotto pressione.
Funzionamento: ruotare il volantino ergonomico in senso antiorario per rilasciare, quindi aprire il coperchio. Per sigillare, allineare il coperchio e serrare a mano in senso orario.

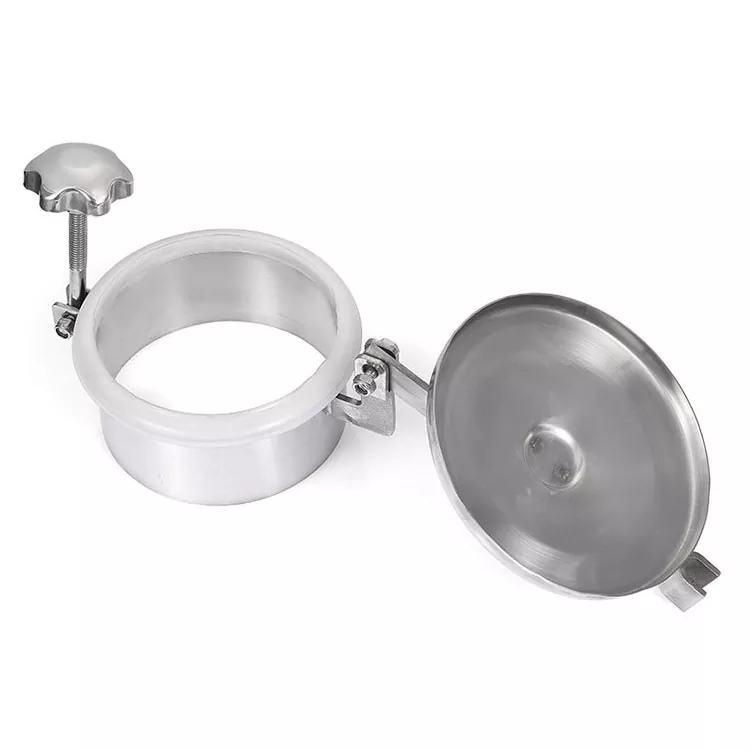

1. Pulire la guarnizione e la scanalatura della guarnizione durante ogni ciclo di pulizia del serbatoio.
2. Ispezionare periodicamente la guarnizione elastomerica per verificare che non sia usurata, indurita o crepata.
3. Sostituire immediatamente le guarnizioni danneggiate per mantenere prestazioni a zero perdite.

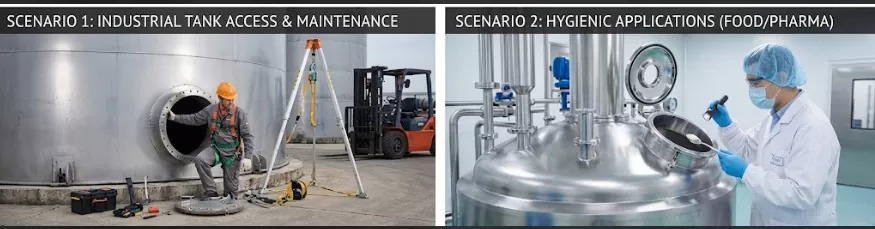

Ingresso nei contenitori: funge da porta di servizio primaria (portello di accesso) per consentire ai tecnici di accedere ai serbatoi, ai contenitori sanitari e alle reti sotterranee per l'installazione, i lavaggi approfonditi e le riparazioni interne.
Caricamento e campionamento degli ingredienti: nella lavorazione di alimenti, bevande, prodotti farmaceutici e di prodotti chimici fini, i chiusini sanitari senza pressione forniscono una comoda apertura per il dosaggio delle materie prime, l'ispezione visiva e il campionamento della qualità.
Illuminazione di ispezione: l'apertura del passo d'uomo durante la pulizia o la manutenzione consente alla luce naturale di entrare all'interno del serbatoio, migliorando la visibilità per gli addetti alla manutenzione.
Ventilazione di sicurezza: si collega ai condotti dell'aria esterni o facilita il flusso d'aria naturale durante la manutenzione per prevenire l'accumulo di gas e garantire un ambiente di respirazione sicuro per le operazioni all'interno del serbatoio.
Protezione da sovrapressione e prevenzione delle esplosioni: modelli specializzati (come quelli di scarico della pressione di emergenza o i chiusini sanitari senza pressione con sfiato antideflagrante) agiscono come valvole di sicurezza che scaricano automaticamente la pressione in eccesso durante l'espansione termica o picchi di pressione improvvisi, proteggendo i recipienti dalla rottura.
Applicazioni sanitarie e igieniche: ampiamente installato in sistemi alimentari, bevande, lattiero-caseari, farmaceutici e di bioingegneria (tipicamente di dimensioni comprese tra DN150 e DN600). Progettato con interni privi di fessure, guarnizioni ad alta integrità e superfici facili da pulire per integrarsi perfettamente con pompe e serbatoi igienici.
R: No. Questo modello è strettamente progettato per serbatoi non pressurizzati (atmosferici). Per le applicazioni a pressione, informarsi sulla nostra serie di manway a pressione.
R: Il silicone alimentare è di serie. Le opzioni EPDM, PTFE e FKM/Viton sono disponibili su richiesta in base alla compatibilità chimica.
R: Il collare/base della flangia è saldato direttamente sull'apertura del serbatoio da un saldatore qualificato.
