In molti sistemi di trattamento dei fluidi, gli operatori devono verificare le condizioni dei fluidi senza interrompere la produzione o aprire la tubazione. Una spia sanitaria fornisce un punto di osservazione diretto, consentendo agli utenti di osservare il flusso del liquido, i cambiamenti di colore, le bolle e la possibile contaminazione durante il funzionamento.

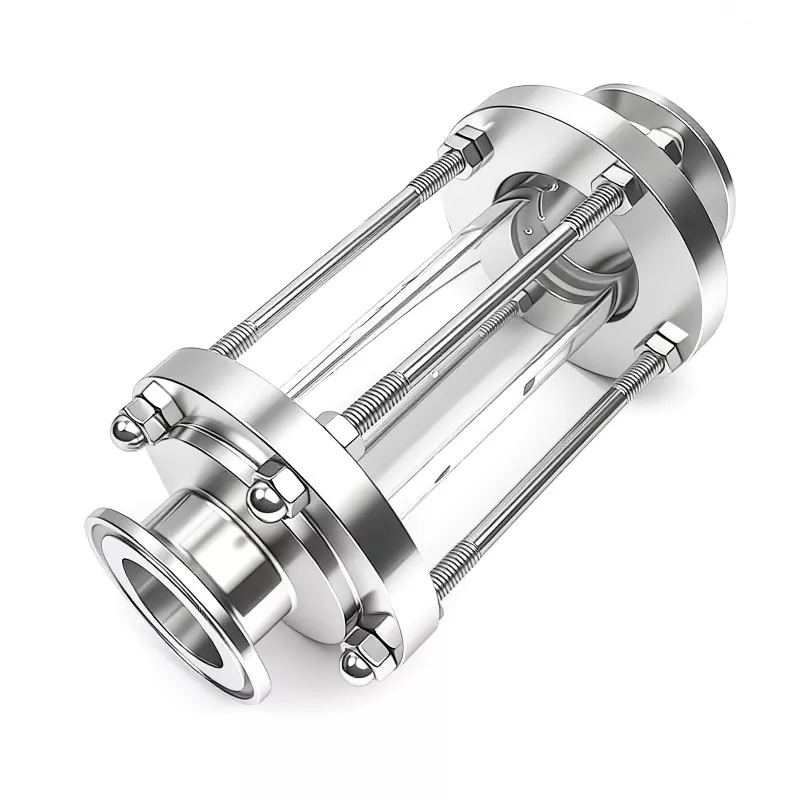

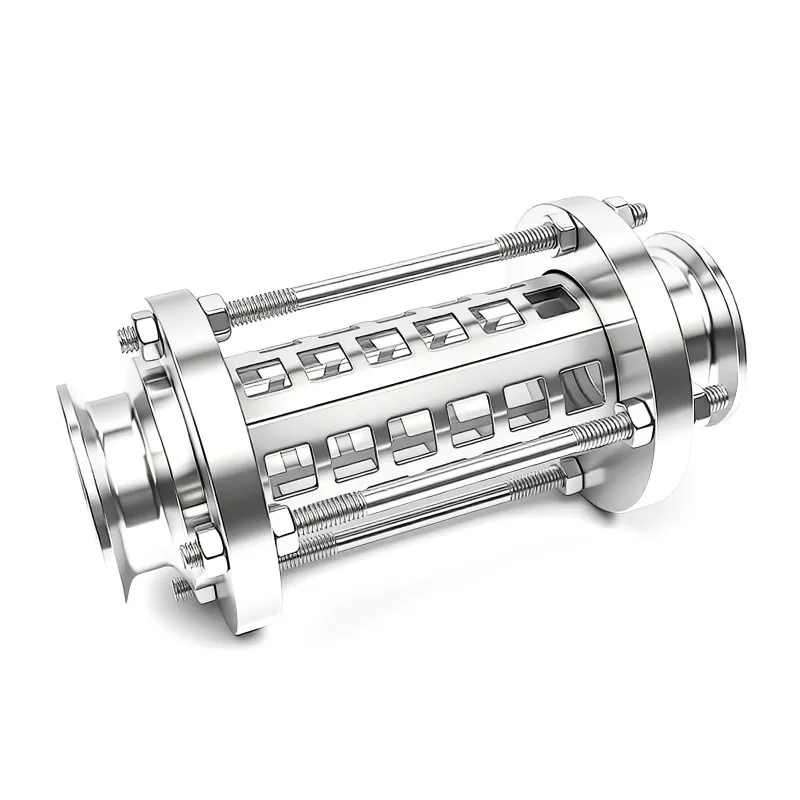

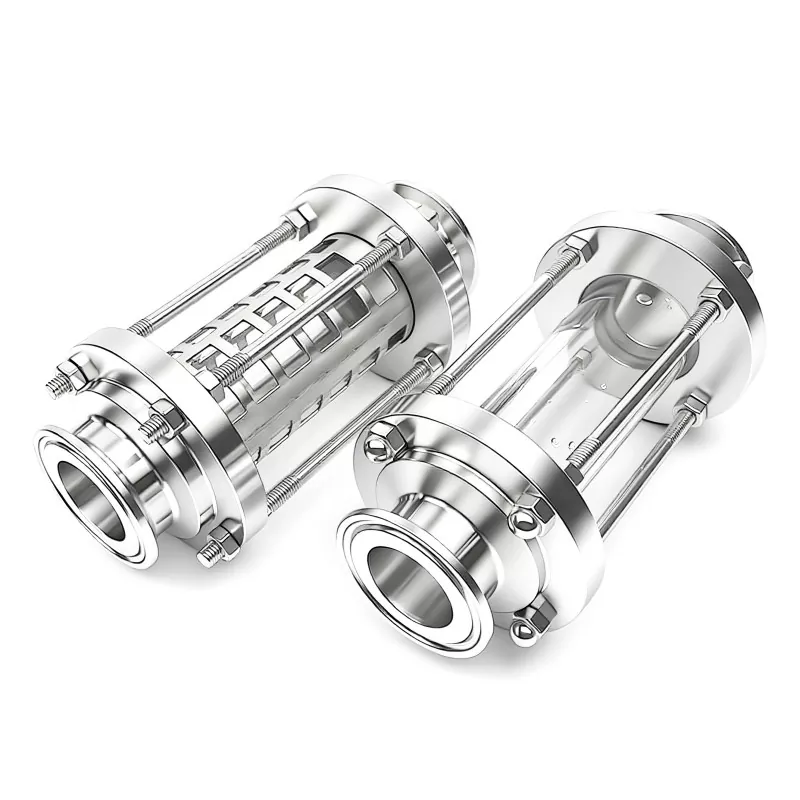

Il vetro di osservazione sanitario a tre morsetti funziona attraverso una sezione di osservazione in vetro sigillata installata tra due collegamenti di tubazioni sanitarie. L'alloggiamento in acciaio inossidabile trattiene saldamente il vetro borosilicato, mentre il sistema di guarnizioni crea una tenuta igienica tra il vetro e le parti di collegamento. Grazie alle connessioni Tri-Clamp su entrambe le estremità, l'unità può essere rapidamente rimossa per pulizia, ispezione o sostituzione senza complicati disassemblaggi.
Disponibili in acciaio inossidabile 304 e 316L, gli occhiali visivi DINGYUE sono realizzati per applicazioni in cui sono richieste pulibilità, resistenza alla corrosione e ispezione visiva affidabile.
|
Confronto |
Vetro di ispezione sanitario a tre morsetti |
Vetro di vista ordinario |
|
Scopo principale |
Progettato per il monitoraggio igienico delle tubazioni e i sistemi di lavorazione puliti |
Utilizzato principalmente per l'osservazione visiva di base in linee industriali generali |
|
Metodo di connessione |
Connessione Tri-Clamp per installazione e rimozione rapide |
Solitamente connessioni filettate, flangiate o fisse |
|
Progettazione interna |
Superficie interna liscia con spazi morti ridotti |
Può contenere aree filettate o strutture interne irregolari |
|
Metodo di pulizia |
Supporta la pulizia CIP e la manutenzione frequente |
Più difficile da pulire in cicli produttivi ripetuti |
|
Opzioni materiali |
Acciaio inossidabile 304/316L con finitura igienica |
Opzioni comuni in acciaio al carbonio o acciaio inossidabile standard |
|
Sistema di tenuta |
Struttura di tenuta della guarnizione per uso alimentare/farmaceutico |
Progettazione generale delle tenute industriali |
|
Manutenzione |
Facile sostituzione dei componenti in vetro e guarnizione |
Di solito richiede più tempo per la manutenzione |
|
Uso tipico |
Alimentare, bevande, farmaceutico, biotecnologico, sistemi ad elevata purezza |
Condotte industriali generali |
|
Parametro |
Specifica |
|
Nome del prodotto |
Vetro di ispezione sanitario a tre morsetti |
|
Materiale |
Acciaio inossidabile 304 / 316L (1.4301 / 1.4404) |
|
Materiale in vetro |
Vetro borosilicato temperato |
|
Tipo di connessione |
Tri-Clamp/Tri-Clover |
|
Taglie disponibili |
Da 1/2" a 6" (dimensioni personalizzate disponibili) |
|
Opzioni di guarnizione |
EPDM/PTFE/Silicone/FKM |
|
Pressione di esercizio |
Fino a 10 Bar (145 PSI), a seconda delle dimensioni e della configurazione |
|
Intervallo di temperatura |
Da -20°C a +150°C |
|
Finitura superficiale |
Ra interno ≤0,4 μm (finitura igienica disponibile) |
|
Conformità agli standard |
Standard sanitari 3-A, ASME BPE, materiali per guarnizioni conformi alla FDA |
|
Applicazione |
Condotte per fluidi sanitari, apparecchiature di processo, sistemi ad elevata purezza |

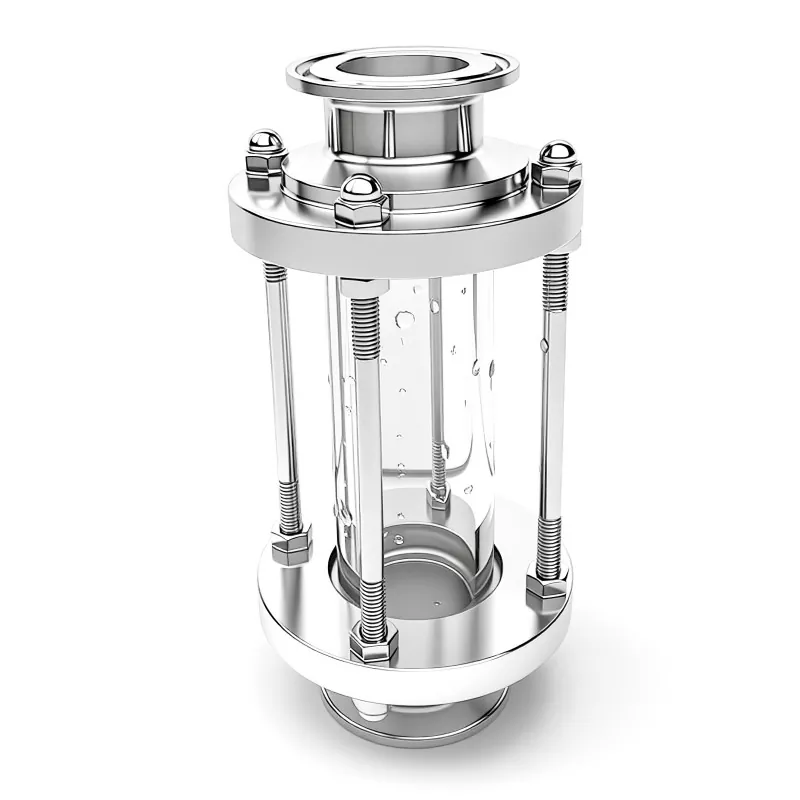

La sezione in vetro borosilicato trasparente consente agli operatori di controllare le condizioni del fluido direttamente durante il funzionamento. I cambiamenti nell'aspetto del liquido, nella stabilità del flusso o nelle bolle d'aria possono essere identificati rapidamente senza aprire il sistema.
A differenza dei modelli con connessione fissa, la struttura Tri-Clamp consente di rimuovere il vetro spia rilasciando il morsetto. Ciò riduce i tempi di manutenzione durante la pulizia, la sostituzione delle guarnizioni o l'ispezione delle condizioni interne.
La superficie interna è lavorata e lucidata per ridurre la ritenzione dei residui. Il percorso del flusso più fluido aiuta a ridurre al minimo le aree in cui potrebbero accumularsi depositi di prodotto o contaminanti.
Sono disponibili diversi materiali di guarnizione, dimensioni di connessione e gradi di acciaio inossidabile per soddisfare le diverse caratteristiche del fluido e condizioni operative.
Un vetro spia deve gestire sia l'ispezione visiva che la pressione continua della tubazione. DINGYUE utilizza vetro borosilicato ad alta resistenza con buona resistenza agli shock termici per migliorare la durata durante i cambiamenti di temperatura e i cicli di pulizia.
Il sistema di tenuta è progettato attorno a componenti in vetro, guarnizione e acciaio inossidabile abbinati con precisione. I materiali per guarnizioni disponibili come EPDM, PTFE, silicone e FKM consentono ai clienti di selezionare prestazioni di tenuta adeguate in base ai diversi fluidi e ambienti operativi.
Prima della spedizione, ogni vetro spia viene ispezionato per verificarne l'accuratezza dimensionale, le condizioni di tenuta, la qualità dei materiali e la finitura superficiale per garantire prestazioni stabili dopo l'installazione.

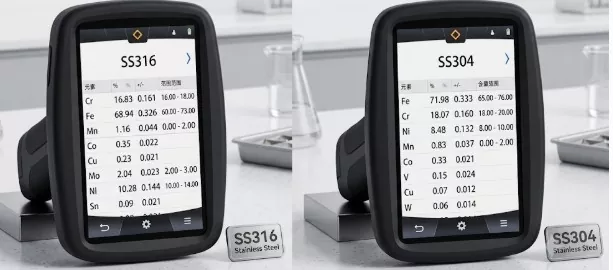

Il grado del materiale influisce sulla resistenza alla corrosione e sulla durata.
L'acciaio inossidabile 304 è comunemente selezionato per i sistemi generali di alimenti e bevande.
L'acciaio inossidabile 316L è preferibile quando la tubazione gestisce fluidi corrosivi, fluidi farmaceutici o applicazioni ad elevata purezza.
La dimensione corretta dovrebbe basarsi sul diametro esterno del tubo sanitario e sullo standard Tri-Clamp, anziché solo sulla dimensione nominale del tubo.
Prima di ordinare, conferma:
· Diametro esterno del tubo
· Specifiche del morsetto
· Spazio di installazione
Fluidi diversi richiedono materiali di tenuta diversi.
L'EPDM è adatto per fluidi di lavorazione generali e a base acqua.
Il PTFE offre una migliore resistenza chimica per applicazioni impegnative.
L'FKM viene spesso selezionato per ambienti a temperatura più elevata o a contatto con l'olio.
Utilizzato per controllare l'aspetto del liquido, le condizioni del flusso e le particelle anomale durante il trasferimento di latte, succhi e bevande.
Applicato in sistemi di fluidi puliti dove sono richiesti monitoraggio visivo e manutenzione igienica.
Aiuta gli operatori a monitorare il flusso dei prodotti e a mantenere condizioni di produzione stabili.
Adatto per osservare il trasferimento di liquidi, i processi di miscelazione e le condizioni delle tubazioni.
Utilizzato in circuiti di raffreddamento specializzati per monitorare la circolazione del refrigerante e identificare condizioni di flusso anomale.
