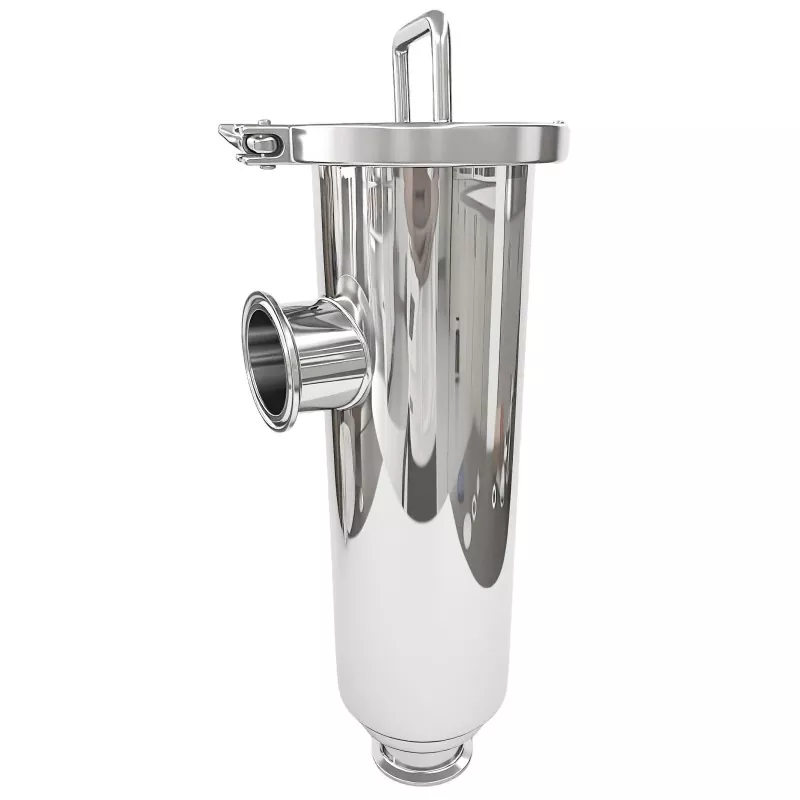

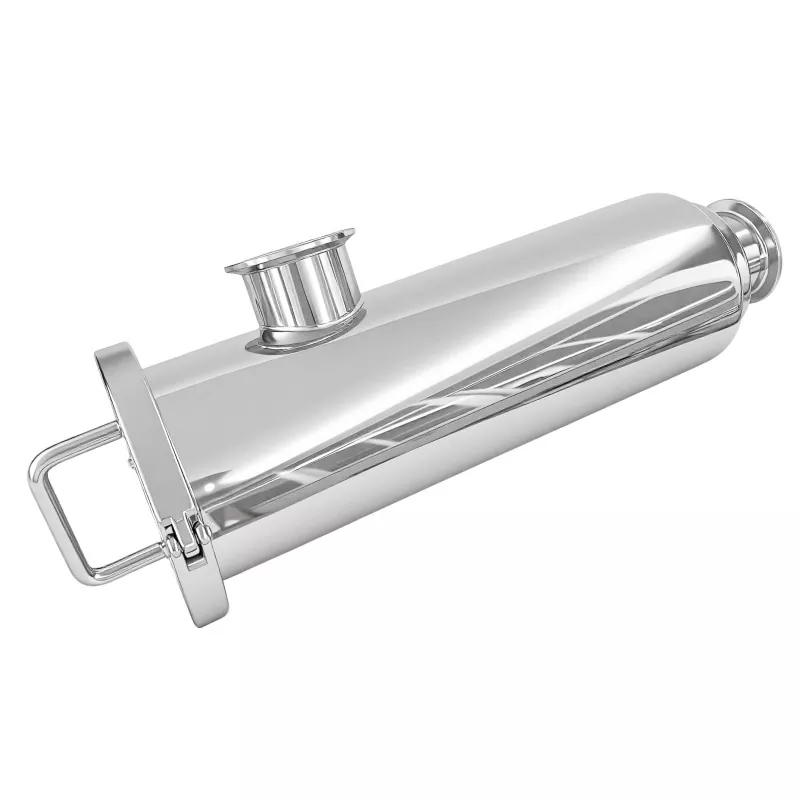

Filtro a tre morsetti ad angolo

Ottimizza il layout della tua tubazione con il nostro filtro a tre morsetti ad angolo. L'esclusivo design di ingresso/uscita a 90 gradi si adatta perfettamente a spazi o angoli ristretti garantendo un'eccellente filtrazione e una bassa caduta di pressione. L'acciaio inossidabile altamente lucidato garantisce l'assenza di accumuli di prodotto.

Specifica tecnica

Design compatto con filtraggio a 90° per tubazioni di processo igieniche

Nei sistemi di tubazioni sanitarie compatti, lo spazio di installazione attorno a pompe, serbatoi e apparecchiature di trattamento è spesso limitato. I filtri diritti tradizionali di solito richiedono gomiti o raccordi aggiuntivi per completare il layout della tubazione, aumentando la complessità dell'installazione e i punti di manutenzione.

Il filtro a tre morsetti di tipo angolare DINGYUE combina filtrazione e cambio di direzione del flusso a 90 gradi in un unico design integrato. La configurazione dell'ingresso laterale e dell'uscita verticale aiuta gli ingegneri a ottimizzare i layout stretti delle tubazioni, fornendo allo stesso tempo una rimozione affidabile delle particelle per i sistemi di fluidi igienici.

Realizzato in acciaio inossidabile SS304 o SS316L, questo filtro sanitario presenta una superficie interna liscia, un elemento filtrante rimovibile e una connessione a tre morsetti per un'ispezione e una pulizia rapide. È ampiamente applicato nella lavorazione degli alimenti, nei sistemi farmaceutici, nella produzione di bevande, nella movimentazione di fluidi ad elevata purezza e nelle applicazioni di raffreddamento di liquidi dove sono richiesti un flusso pulito e una facile manutenzione.

Design salvaspazio a 90° per un'installazione semplificata della tubazione

La disposizione delle tubazioni può diventare complessa quando i collegamenti delle apparecchiature si trovano vicino a pareti, telai o altri componenti. Un filtro in linea convenzionale può richiedere gomiti aggiuntivi, aumentando il numero di punti di connessione e potenziali aree di manutenzione.

La struttura ad angolo di 90 gradi consente al filtro di reindirizzare il flusso del fluido filtrando allo stesso tempo le particelle.

I principali vantaggi includono:

· Spazio di installazione ridotto rispetto alle combinazioni di filtri diritti

· Sono necessari meno gomiti e raccordi aggiuntivi

· Integrazione più semplice nei layout compatti delle apparecchiature

· Adatto per la protezione dell'ingresso della pompa e per i sistemi montati su skid

Per i produttori di apparecchiature e gli integratori di sistemi, questo design aiuta a semplificare la disposizione delle tubazioni senza compromettere le prestazioni di filtrazione.

Costruzione igienica in acciaio inossidabile per la movimentazione di fluidi puliti

I filtri a tre morsetti di tipo angolare DINGYUE sono progettati per applicazioni in cui la pulizia del fluido e l'affidabilità del materiale sono importanti.

I materiali disponibili includono:

· SS304 (1.4301)

· SS316L (1.4404)

Le superfici interne sono rifinite con precisione per ridurre al minimo la ritenzione del prodotto e supportare un funzionamento igienico. La struttura liscia in acciaio inossidabile aiuta a ridurre i rischi di contaminazione e fornisce resistenza alla corrosione a lungo termine in ambienti di processo impegnativi.

Per le applicazioni farmaceutiche, alimentari e ad elevata purezza, la tracciabilità dei materiali e la qualità della superficie svolgono un ruolo importante nel mantenere standard di produzione coerenti.

Il facile accesso al filtro riduce i tempi di inattività per la manutenzione

La pulizia regolare è essenziale per qualsiasi componente di filtrazione. Un alloggiamento del filtro di difficile accesso può aumentare i tempi di inattività e complicare la manutenzione ordinaria.

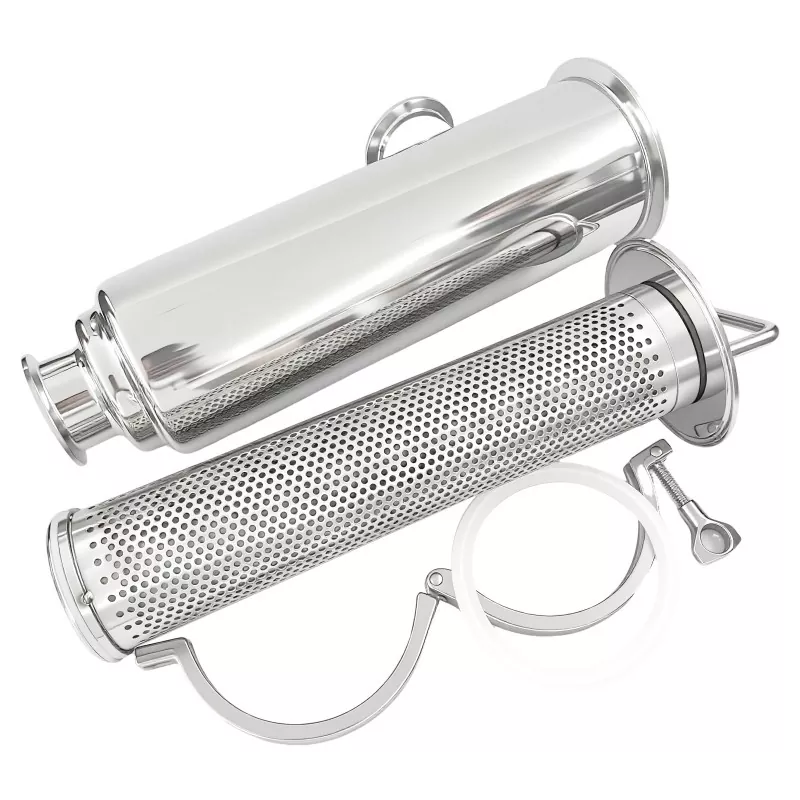

Il filtro a tre morsetti ad angolo è progettato con un elemento filtrante rimovibile che consente agli operatori di completare l'ispezione e la pulizia in modo efficiente.

I vantaggi della manutenzione includono:

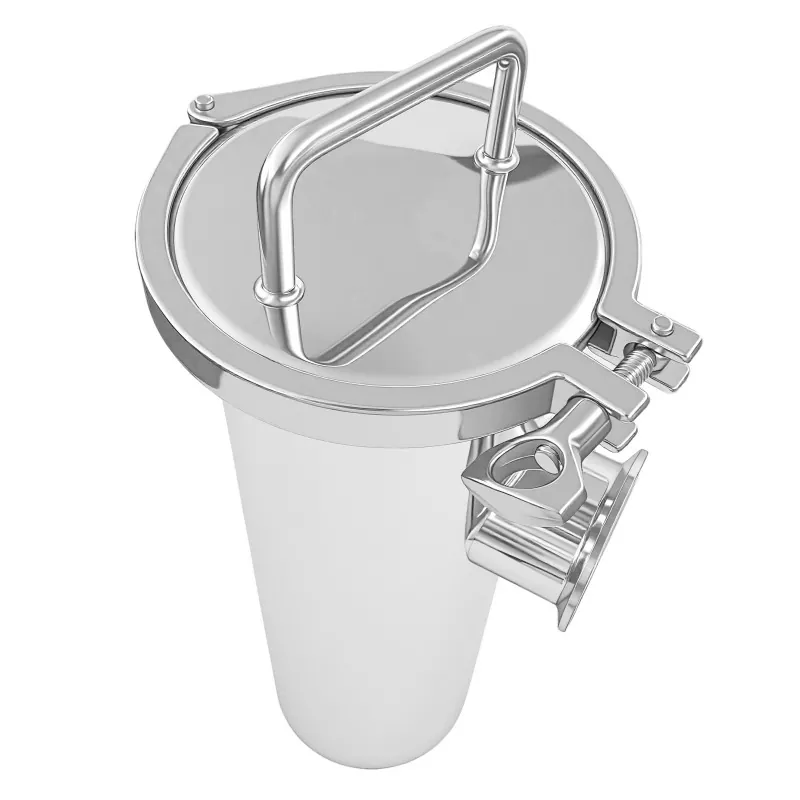

· Connessione a tre morsetti per uno smontaggio rapido

· Rimozione dello schermo del filtro senza sostituire l'unità completa

· Pulizia semplice durante la manutenzione ordinaria

· Compatibile con la pulizia manuale e le procedure CIP

L'installazione di punti di monitoraggio della pressione prima e dopo il filtro può aiutare gli operatori a identificare l'aumento della pressione differenziale e a programmare la pulizia prima di influenzare il flusso del processo.

Opzioni di filtrazione flessibili per diversi requisiti di processo

Sistemi di produzione diversi richiedono livelli di filtrazione diversi a seconda delle caratteristiche del fluido e dei requisiti di protezione delle apparecchiature.

DINGYUE fornisce elementi filtranti personalizzati in base alle esigenze applicative:

· Schermo a cuneo in acciaio inossidabile

· Lamiera forata con tela metallica

· Diversi valori di mesh e micron

Opzioni di filtraggio disponibili:

· 30 maglie

· 50 maglie

· 100 maglie

· 200 maglie

· 300 maglie

Sono disponibili specifiche di filtro personalizzate per progetti che richiedono prestazioni di rimozione delle particelle o condizioni di flusso specifiche.

Personalizzazione OEM per produttori di apparecchiature

Sistemi di elaborazione diversi spesso richiedono dimensioni di connessione, valori di filtraggio e dimensioni di installazione diversi.

DINGYUE fornisce supporto per la personalizzazione, tra cui:

· Classificazione mesh o micron personalizzata

· Progetti di connessioni speciali

· Dimensioni OEM

· Finiture superficiali personalizzate

· Soluzioni di componenti basate su progetto

Il nostro team di ingegneri collabora con produttori di apparecchiature, appaltatori e distributori per sviluppare componenti di filtrazione sanitaria adatti ad applicazioni specifiche.

Domande frequenti

Q1: Come si confronta questo modello con un filtro in linea o di tipo Y?

R: Mentre un filtro in linea mantiene il tubo dritto e un filtro a Y gestisce il flusso diagonale, un filtro a tre morsetti di tipo angolare reindirizza il fluido di 90 gradi, rendendolo perfetto per installazioni angolari dove lo spazio è limitato.

Q2: Posso ordinare dimensioni di maglia personalizzate per viscosità di fluidi specifiche?

R: Sì, offriamo un'ampia gamma di gradi di micron e configurazioni di rete su misura per le vostre specifiche esigenze di processo, sia per liquidi leggeri che per paste ad alta viscosità.

Q3: Il filtro a tre morsetti di tipo angolare costa più di un filtro diritto standard?

Risposta: Il costo iniziale di un filtro ad angolo è leggermente più alto a causa del suo corpo fabbricato a 90 gradi. Tuttavia, poiché può sostituire un gomito di tubo a 90 gradi nel tuo sistema, ti fa risparmiare il costo di acquisto di un raccordo aggiuntivo, rendendolo una soluzione altamente conveniente per gli angoli delle tubazioni.

Q5: Le guarnizioni per il filtro a tre morsetti di tipo angolare sono approvate dalla FDA?

Risposta: sì. Tutte le guarnizioni fornite con i nostri filtri angolari (silicone, EPDM o FKM) sono conformi al 100% alla FDA (FDA 21 CFR 177.2600). Sono completamente certificati per l'uso sicuro nella lavorazione di alimenti, latticini, bevande e farmaceutici.

Q6: Qual è il vantaggio principale di un filtro ad angolo di 90 gradi in un layout di tubazioni?

Risposta: Il vantaggio più grande è il risparmio di spazio e la bassa caduta di pressione. Cambia la direzione del flusso di 90 gradi filtrando il fluido, consentendo di installarlo direttamente negli angoli o all'ingresso della pompa. Consente inoltre di estrarre lateralmente lo schermo del filtro senza scollegare la tubazione principale.

Componenti di filtrazione igienica affidabili di DINGYUE

Con esperienza in valvole sanitarie, raccordi e componenti di controllo dei fluidi ad elevata purezza, DINGYUE fornisce soluzioni di filtrazione progettate per ambienti di processo esigenti.

Dai sistemi di tubazioni compatti ai progetti industriali su larga scala, il nostro filtro a tre morsetti di tipo angolare aiuta i clienti a mantenere una circolazione del fluido più pulita, semplificare l'installazione e migliorare l'affidabilità del sistema a lungo termine.
