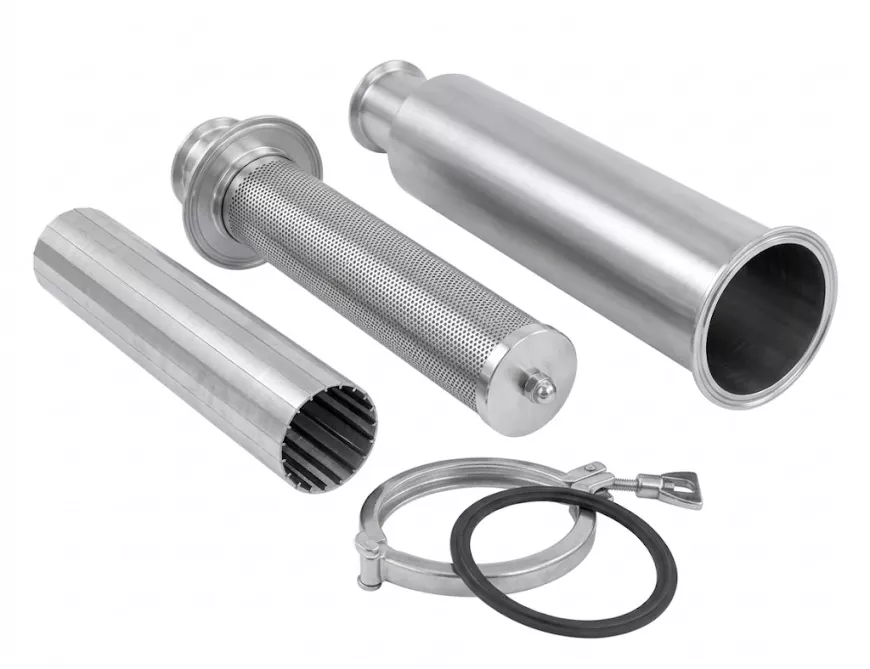

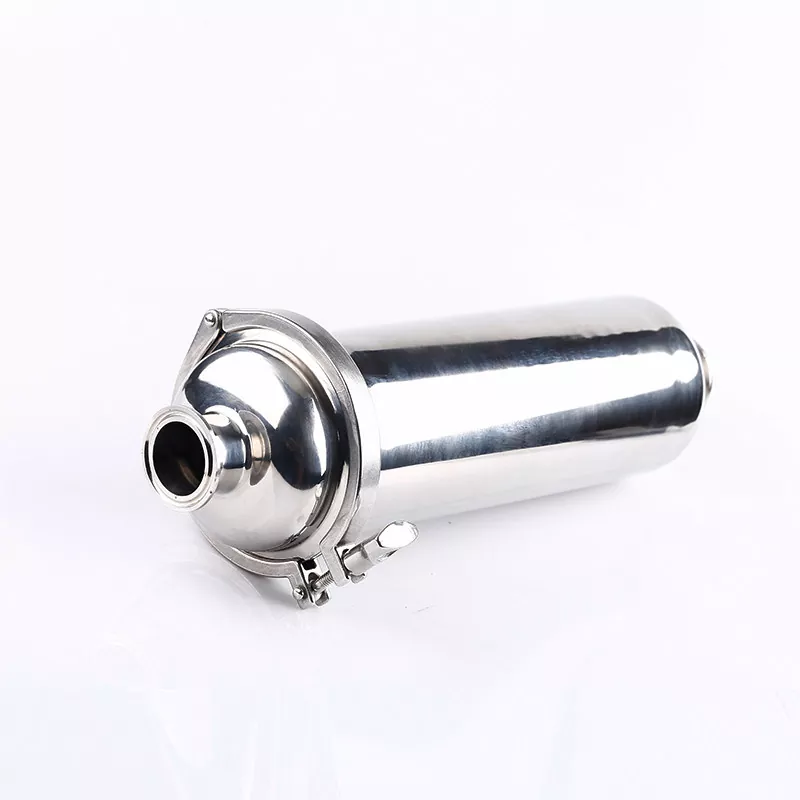

In un sistema di tubazioni sanitarie, le particelle indesiderate provenienti da materie prime, tubazioni o apparecchiature a monte possono influenzare valvole, pompe, scambiatori di calore e altri componenti di precisione. Il filtro sanitario dritto è installato direttamente nella tubazione per catturare le particelle solide consentendo al tempo stesso il flusso continuo del liquido attraverso l'elemento filtrante in acciaio inossidabile. La sua struttura lineare aiuta a ridurre la resistenza al flusso rispetto ai filtri tradizionali, mentre l'elemento filtrante rimovibile rende più comode la pulizia e la sostituzione di routine. Con le opzioni di connessione Tri-Clamp, saldate e filettate, il filtro può essere integrato in vari sistemi di lavorazione igienici dove sono richiesti pulizia, efficienza di manutenzione e funzionamento affidabile.
|
Parametro |
Specifica tecnica |
|
Materiale |
Acciaio inossidabile SUS304 (1.4301) o SUS316L (1.4404) |
|
Tipo di progetto |
Design in linea lineare, facilmente smontabile per la pulizia dell'elemento. |
|
Gamma di dimensioni |
DN25 - DN100 (da 1" a 4") |
|
Tipo di connessione |
Tri-clamp (standard), saldato o filettato |
|
Elemento filtrante |
Tubo di supporto perforato in acciaio inossidabile + rete metallica in acciaio inossidabile (doppio strato) |
|
Dimensione maglia/micron |
Da 20 mesh a 400 mesh (o fori personalizzati su piastra perforata da 0,5 mm a 3 mm) |
|
Guarnizione/tenuta |
EPDM (Standard), Silicone o FKM (Viton): 100% conforme alla FDA |
|
Conformità |
3-A, ASME BPE, FDA, EHEDG |

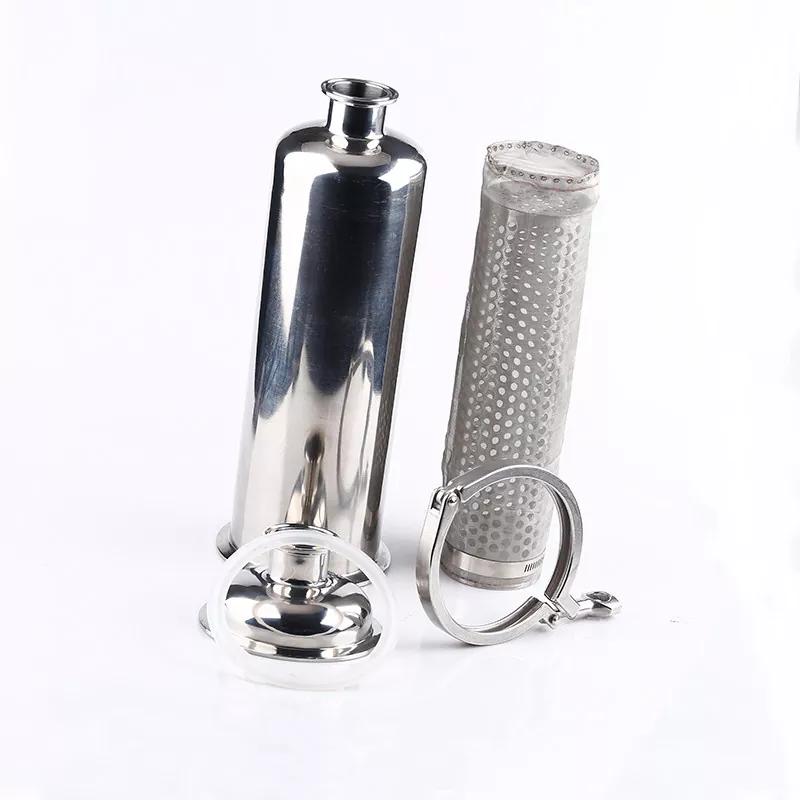

La facilità di manutenzione è integrata nel design. Per pulire o sostituire la rete:
1. Isolare e depressurizzare la sezione della tubazione.
2. Rilasciare l'accoppiamento del corpo tri-clamp senza rimuovere il filtro dalla linea principale.
3. Estrarre l'elemento filtrante interno per il CIP standard (Clean-in-Place) o il risciacquo manuale.

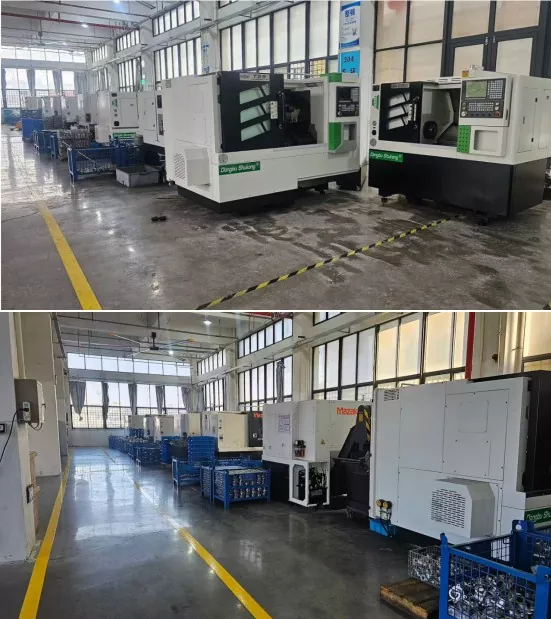

Ogni unità viene sottoposta a rigorosi test di lavorazione CNC, saldatura orbitale e pressione idrostatica prima della spedizione. Forniamo certificati di test dei materiali 3.1 (MTC) e rapporti di ispezione della rugosità superficiale per garantire la completa tracciabilità.
|
Funzionalità di confronto |
Piastra perforata ed elemento a rete |
Elemento di schermatura a cuneo |
|
Struttura e design |
Lamiera di acciaio inossidabile punzonata laminata e saldata in un cilindro con serie di fori circolari. |

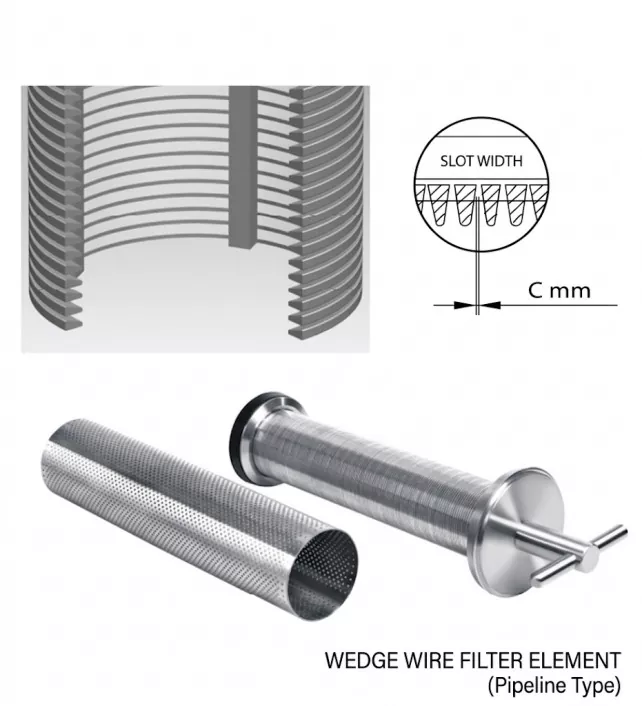

Fili di precisione con profilo a V/trapezoidale avvolti e saldati per supportare le nervature, formando fessure continue. |
|
Anti-intasamento e lavaggio CIP |
I bordi dei fori a taglio dritto possono intrappolare le particelle. Le intersezioni della rete tessuta tendono a raccogliere detriti multimediali. |
Profilo con scanalatura a V: il design con spazio esterno stretto/interno ampio crea un contatto unico delle particelle, prevenendo l'intasamento e ottimizzando il controlavaggio CIP. |
|
Resistenza strutturale e pressione |
A seconda dello spessore della lamiera; la rete a trama fine si deforma facilmente sotto pressione differenziale a meno che non sia supportata da un nucleo perforato. |
La struttura per impieghi gravosi, interamente saldata, resiste all'elevata pressione differenziale e agli impatti di fluidi ad alta viscosità senza deformazioni. |
|
Rapporto area aperta e caduta di pressione |
Area superficiale aperta inferiore (15% – 46%), con conseguente resistenza ai fluidi leggermente superiore. |
L'orientamento continuo delle fessure massimizza l'area aperta, garantendo basse perdite di carico e portate elevate. |
In qualità di produttori specializzati di ferramenta sanitaria, combiniamo la precisione tecnica con un'assistenza clienti completa:
Personalizzazione: dimensioni della maglia su misura (da 20 mesh fino a 400 mesh), lunghezze del corpo e connessioni terminali.
Logistica globale: spedizione rapida con imballaggio sicuro per l'esportazione.
Supporto dedicato: assistenza tecnica 24 ore su 24, 7 giorni su 7, guida all'installazione e disponibilità in magazzino per guarnizioni e schermi di ricambio.
R: Un filtro angolare devia il flusso di 90 gradi (ideale per i gomiti), mentre un filtro sanitario dritto consente al fluido di entrare e uscire lungo lo stesso asse rettilineo, preservando la direzione della linea e riducendo al minimo la resistenza al flusso.
R: Sì, forniamo opzioni di schermatura a bassa caduta di pressione e adattatori terminali personalizzati adatti per unità di distribuzione del raffreddamento (CDU) ad alto flusso
Risposta: Per le dimensioni standard (come i filtri diritti Tri-Clamp da 1,5", 2" e 3"), disponiamo di un ampio inventario e possiamo spedire entro 3-5 giorni lavorativi. Per estremità di connessione personalizzate o requisiti di rete specifici, la produzione richiede solitamente da 1 a 2 settimane.
Risposta: sì, assolutamente. Offriamo reti metalliche di ricambio individuali in acciaio inossidabile e tubi di supporto perforati. L'acquisto separato di elementi di ricambio aiuta a ridurre i costi di manutenzione a lungo termine della fabbrica senza la necessità di sostituire l'intero corpo del filtro.
La nostra CMM ad alta precisione utilizza un software intelligente per eseguire scansioni 3D complete e controlli dimensionali su superfici complesse e tolleranze strette. Questo rigoroso processo di ispezione intercetta eventuali deviazioni geometriche, garantendo che ogni prodotto soddisfi standard rigorosi.
