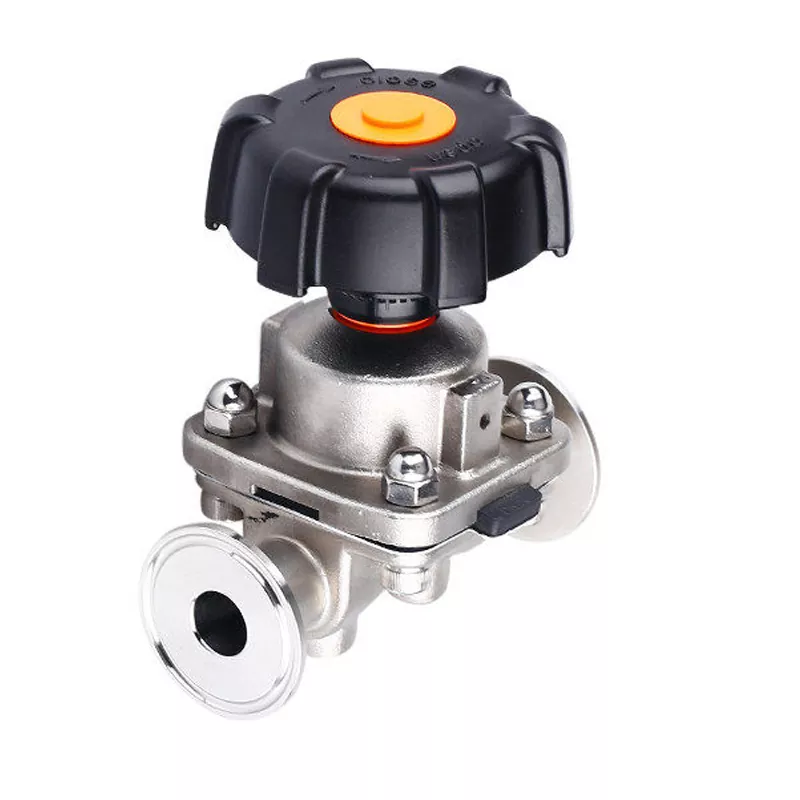

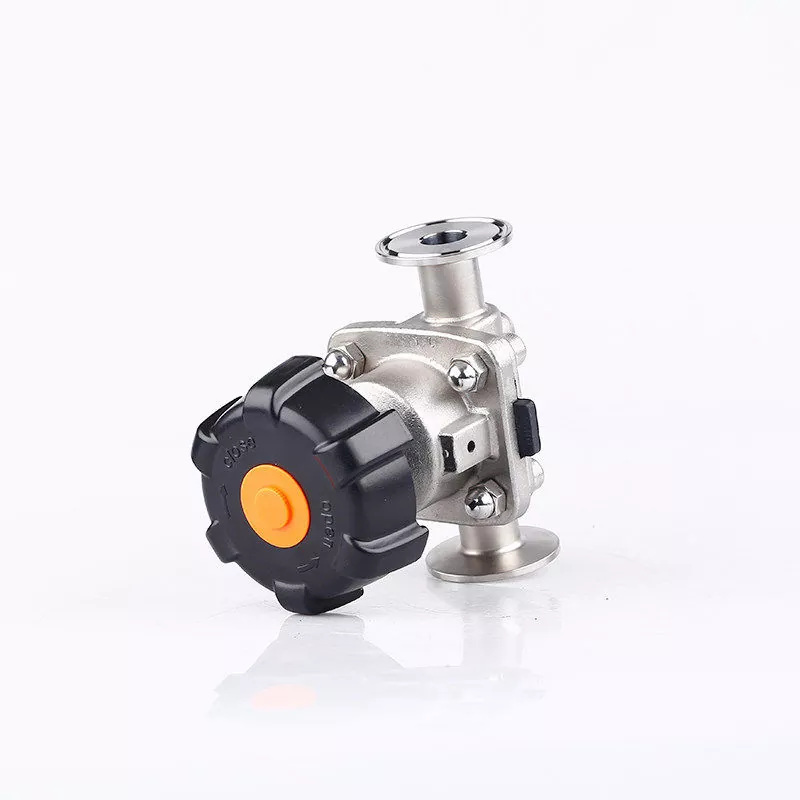

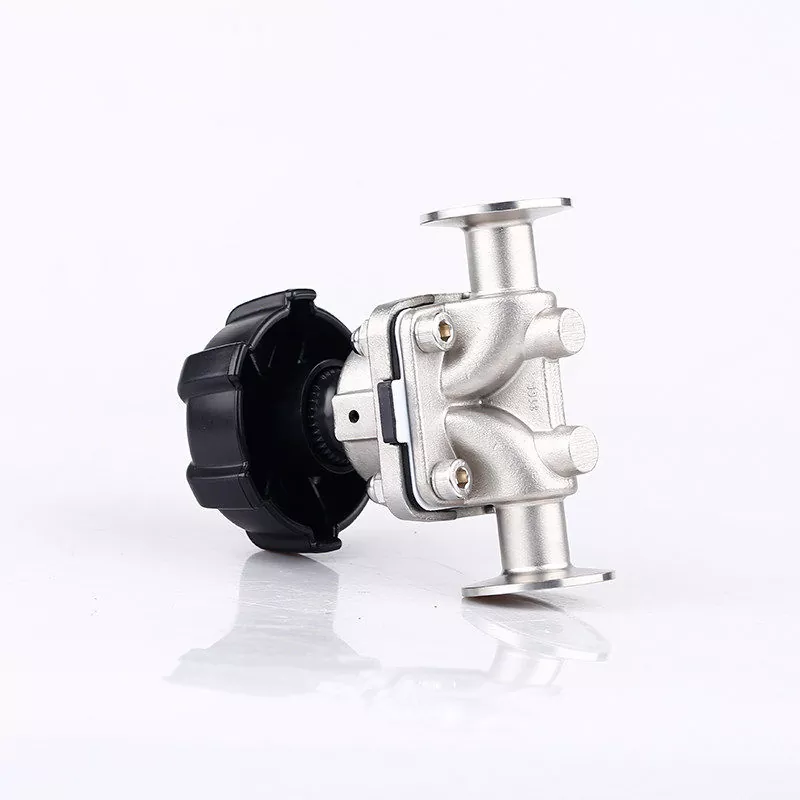

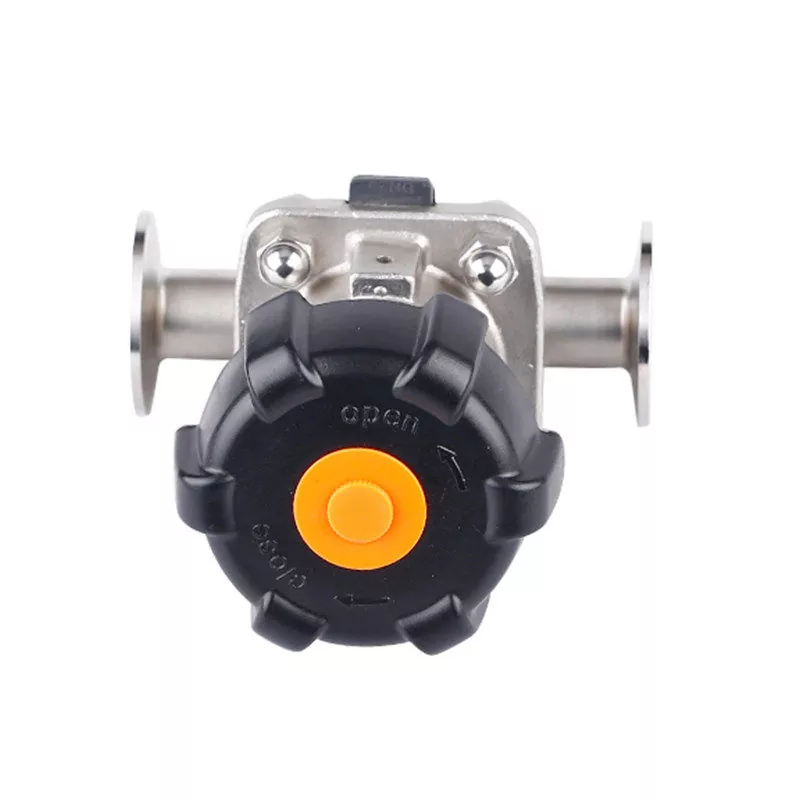

Valvola a membrana Tri Clamp

Mantenere un percorso del fluido pulito è fondamentale nei settori in cui anche una minima contaminazione può influire sulla qualità della produzione. La valvola a membrana tri-clamp DINGYUE è dotata di una struttura di isolamento basata su diaframma che separa il meccanismo operativo dal mezzo di processo, riducendo il rischio di perdite e contaminazione del prodotto. Grazie al design con connessione a morsetto sanitario, la valvola supporta installazione, pulizia e manutenzione convenienti in sistemi di tubazioni sterili. Prodotto per applicazioni quali lavorazione farmaceutica, produzione di alimenti e bevande e sistemi di raffreddamento a liquido per data center, fornisce una regolazione stabile del flusso e un isolamento affidabile dei fluidi nel rispetto di severi requisiti igienici.

Specifiche tecniche

La qualità di una valvola a membrana tri-clamp è pari alla qualità dei suoi materiali. Utilizziamo materie prime tracciabili e certificate per garantire la massima resistenza alla corrosione e longevità.

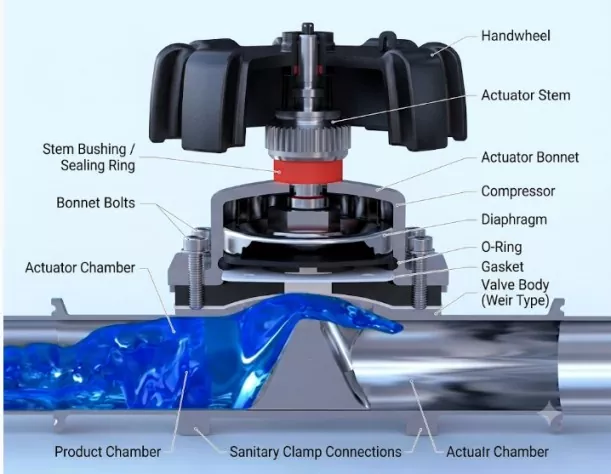

Come funziona una valvola a membrana a tre morsetti

Una valvola a membrana tri clamp è un tipo speciale di valvola che utilizza un pezzo flessibile in gomma/plastica (chiamato diaframma) per separare il percorso del fluido dall'interno della parte superiore della valvola. Questo design mantiene tutto pulito e sicuro.

Ecco come funziona passo dopo passo:

Per aprire: quando si gira il volantino, lo stelo e il compressore vengono tirati verso l'alto. La membrana flessibile si alza con loro, lasciando la sede della valvola. I fluidi (come acqua, gas o sostanze chimiche) ora possono fluire senza problemi attraverso la valvola quasi senza resistenza o perdita di pressione.

Per chiudere: quando si gira il volantino nella direzione opposta, lo stelo e il compressore vengono spinti verso il basso. Ciò preme saldamente la membrana contro la sede della valvola, creando una tenuta perfetta. Arresta completamente il flusso, garantendo prestazioni prive di perdite al 100%.

Per regolare il flusso: è anche possibile lasciare il volantino in una posizione centrale. Ciò consente di controllare e regolare la quantità di fluido che passa, il che è molto utile per gestire le portate.

Vantaggi principali

Separazione totale: il diaframma separa completamente il fluido dalle parti mobili della valvola (come lo stelo). Ciò significa che il fluido non arrugginirà né danneggerà la valvola e la valvola non contaminerà il fluido.

Pulito e igienico: l'interno del corpo della valvola è estremamente liscio, senza angoli morti dove può nascondersi lo sporco. È molto facile da pulire e igienizzare, il che lo rende perfetto per l'industria alimentare, delle bevande e farmaceutica (medicinale).

Eccellente tenuta: il diaframma flessibile crea ogni volta una tenuta ermetica. Anche se il fluido contiene minuscole particelle solide, fibre o è molto denso (viscoso), la valvola può comunque chiudersi completamente senza bloccarsi.

Anticorrosione: il corpo della valvola e il diaframma possono essere realizzati con materiali diversi per soddisfare le vostre esigenze, consentendo di gestire in sicurezza vari liquidi aggressivi o corrosivi.

La nostra garanzia di servizio

Garanzia: garanzia senza problemi di 18 mesi su tutti i corpi valvola.

Supporto tecnico: hotline tecnica 24 ore su 24, 7 giorni su 7. Parti di ricambio gratuite fornite entro 48 ore in caso di difetti di fabbricazione.

Domande frequenti

D1: Qual è la temperatura massima consentita per le valvole a membrana tri-clamp?

R: Dipende dal materiale del diaframma. L'EPDM standard resiste fino a 130°C, mentre i nostri diaframmi combinati premium PTFE/TFM possono resistere al vapore continuo fino a 150°C.

Q2: Posso ottenere la tracciabilità completa dei materiali per gli audit farmaceutici?

R: Assolutamente. Ogni spedizione viene fornita con certificati dei materiali EN 10204 3.1, lettere di conformità FDA e rapporti di ispezione della rugosità superficiale.

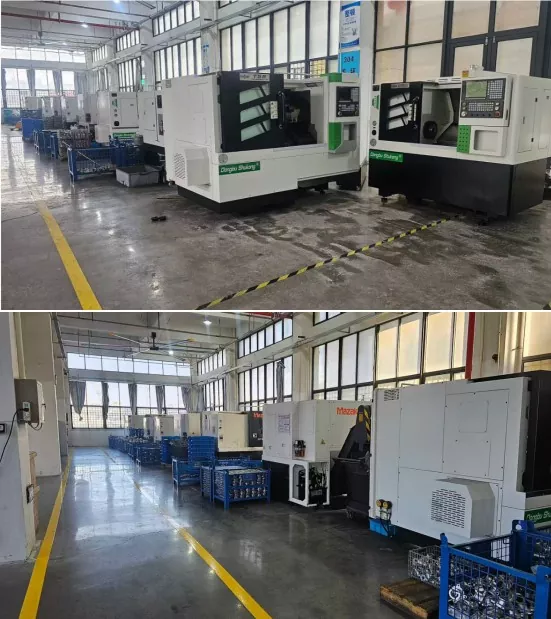

Laboratorio di produzione avanzata
