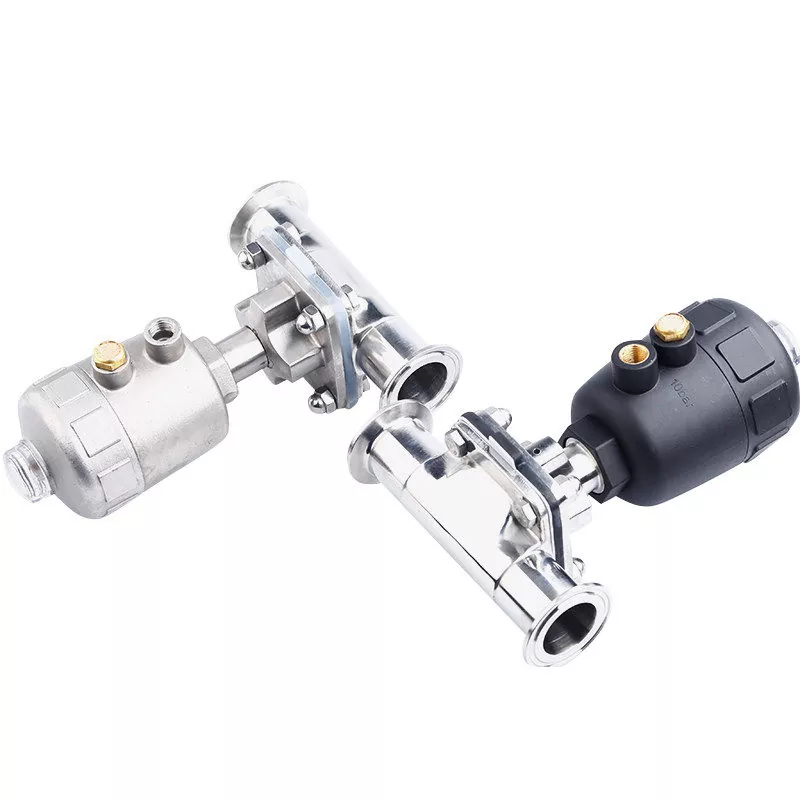

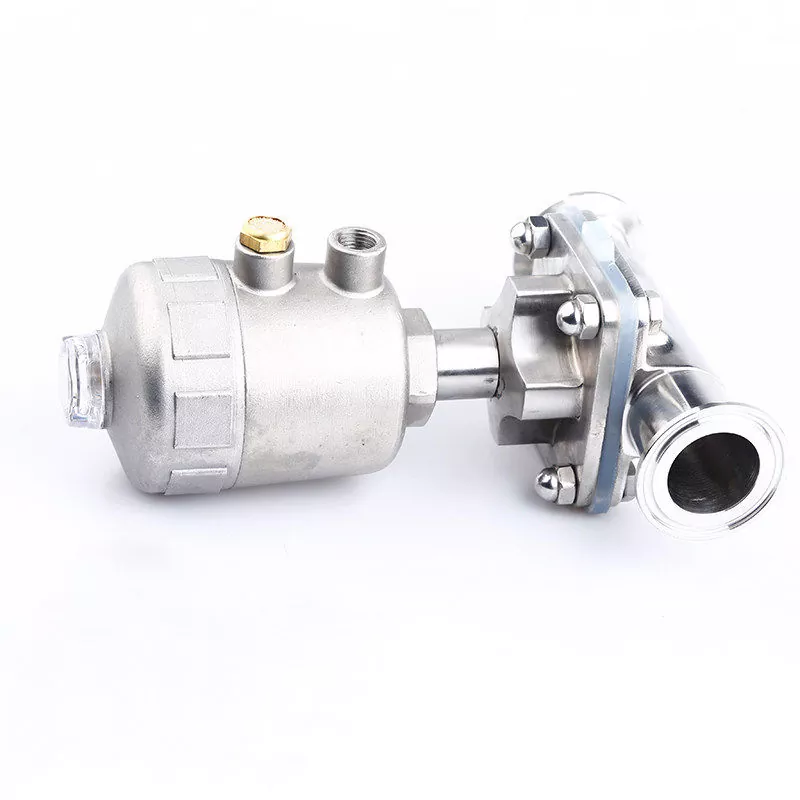

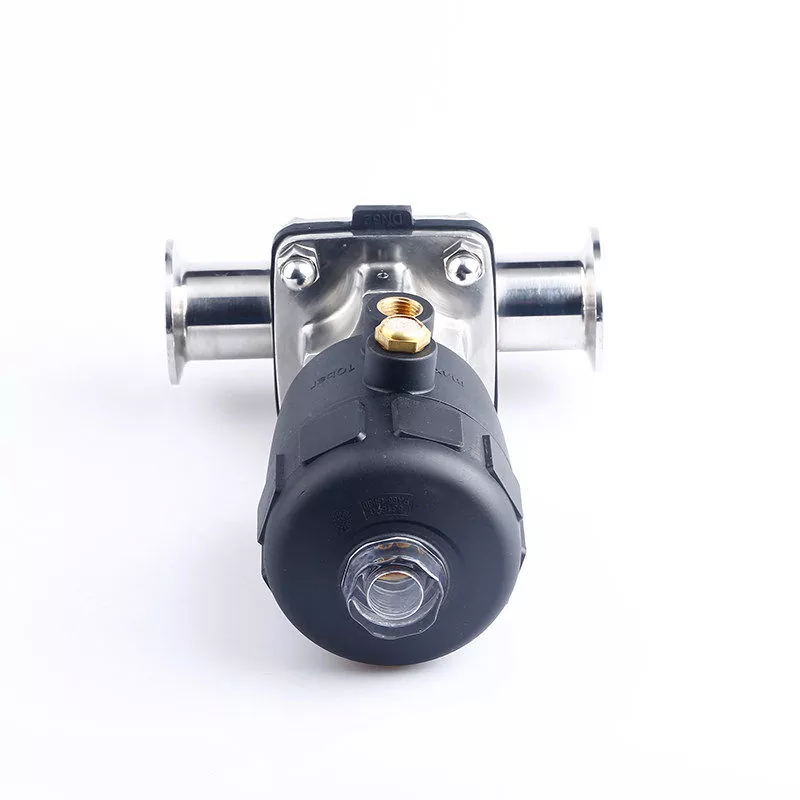

Valvola a membrana pneumatica

La valvola a membrana pneumatica DINGYUE è sviluppata per linee di processo in cui la regolazione accurata del flusso e la pulizia rigorosa sono ugualmente importanti. Azionato da un attuatore pneumatico, consente l'apertura e la chiusura automatiche mantenendo un controllo regolare del supporto senza operazione manuale. La struttura in acciaio inossidabile, il design igienico del diaframma e la struttura di facile manutenzione lo rendono adatto per apparecchiature di trattamento sterile, sistemi CIP e circuiti di raffreddamento ad elevata purezza in strutture avanzate. Ogni valvola è prodotta sotto un rigoroso controllo di qualità per supportare prestazioni costanti in ambienti industriali esigenti.

Dettagli delle specifiche

Come funziona un attuatore pneumatico?

Un attuatore pneumatico utilizza aria compressa per controllare il movimento di apertura e chiusura di una valvola, sostituendo il funzionamento manuale con il controllo automatico. In un sistema con valvola a membrana, l'attuatore genera la forza necessaria per spostare la membrana verso l'alto o verso il basso, consentendo l'arresto preciso del fluido e la regolazione del flusso.

Il meccanismo di funzionamento si basa su tre componenti principali:

· Camera d'aria – Riceve aria compressa e converte la pressione dell'aria in forza meccanica.

· Pistone – Si muove sotto la pressione dell'aria per azionare lo stelo della valvola.

· Gruppo molla – Fornisce forza di ritorno negli attuatori a semplice effetto.

Per le applicazioni sanitarie, viene comunemente scelto l'attuatore a semplice effetto normalmente chiuso perché fornisce una protezione di spegnimento automatico quando l'alimentazione dell'aria viene interrotta.

Processo di funzionamento dell'attuatore a semplice effetto normalmente chiuso

1. Nessuna alimentazione d'aria: posizione chiusa della valvola

Quando non viene fornita aria compressa, la molla interna rimane nella sua posizione estesa e spinge lo stelo dell'attuatore verso il basso.

La forza verso il basso preme saldamente la membrana contro la sede della valvola, mantenendo chiusa la valvola a membrana pneumatica e impedendo il flusso del fluido.

Questo design normalmente chiuso (NC) fornisce una funzione di sicurezza. Se la linea di produzione perde inaspettatamente la pressione dell'aria, la valvola ritorna automaticamente in posizione chiusa, contribuendo a prevenire perdite, perdite di prodotto e rischi di contaminazione nei processi sensibili.

2. Alimentazione aria attivata: posizione di apertura della valvola

Quando il sistema di controllo invia un segnale operativo, l'aria compressa entra nella camera dell'attuatore e crea pressione sul pistone.

L'aeronautica spinge il pistone verso l'alto comprimendo la molla all'interno dell'attuatore. Mentre il pistone si muove, lo stelo collegato solleva il diaframma lontano dalla superficie di tenuta, consentendo al fluido di fluire attraverso la tubazione.

Questo funzionamento automatico consente una risposta più rapida, un controllo remoto e un movimento coerente della valvola nei sistemi di produzione che richiedono cicli frequenti.

3. Alimentazione dell'aria rilasciata: la valvola ritorna in posizione chiusa

Quando l'aria compressa viene rilasciata, la pressione all'interno della camera dell'attuatore diminuisce.

Senza la pressione dell'aria che mantiene il pistone in posizione, la molla ritorna al suo stato originale e spinge il pistone e lo stelo verso il basso. Il diaframma ritorna sulla sede della valvola, chiudendo la valvola e arrestando il flusso del fluido.

Questa funzione di ripristino automatico garantisce che la valvola ritorni in una posizione chiusa sicura dopo ogni ciclo di funzionamento.

Opzione attuatore a doppio effetto

Un attuatore a doppio effetto funziona in modo diverso da un modello con ritorno a molla. Invece di utilizzare una molla di ritorno, si basa sull'aria compressa fornita su entrambi i lati del pistone.

· Apertura: l'aria entra nella camera inferiore e spinge il pistone verso l'alto per aprire la valvola.

· Chiusura: l'aria entra nella camera superiore e spinge il pistone verso il basso per chiudere la valvola.

Poiché entrambi i movimenti sono alimentati dalla pressione dell'aria, gli attuatori a doppio effetto possono fornire velocità di apertura e chiusura più elevate senza la resistenza di una molla. Sono adatti per sistemi automatizzati in cui è disponibile una fornitura d'aria continua ed è richiesta una risposta rapida della valvola.

Scegliere l'attuatore giusto per il tuo sistema

Gli attuatori a semplice effetto sono preferiti per i processi sanitari in cui l'arresto di sicurezza è importante, mentre gli attuatori a doppio effetto vengono spesso scelti per l'automazione ad alta frequenza che richiede un funzionamento più rapido.

La scelta dell'attuatore giusto dipende da fattori quali la progettazione del sistema, la disponibilità dell'aria, la frequenza operativa e i requisiti di sicurezza del processo.

Processo di produzione

· Forgiatura di precisione: utilizziamo acciaio inossidabile di alta qualità per forgiare il corpo della valvola a membrana pneumatica.

· Lavorazione ad alta precisione: utilizziamo macchine CNC per modellare il percorso del flusso e lucidare la superficie interna fino a ottenere una finitura a specchio. Questo crea un design privo di gambe morte facile da pulire.

· Produzione della membrana: il "cuore" della valvola a membrana pneumatica è una membrana composita (PTFE + gomma). È progettato per essere resistente agli agenti chimici e molto flessibile per un uso a lungo termine.

· Test rigorosi: tutte le parti sono assemblate in una camera bianca e superano test ad alta pressione per garantire zero perdite.

Perché sono necessari diversi tipi di valvole sanitarie?

In un sistema di fluidi sanitari, le valvole fanno molto di più che semplicemente avviare o arrestare il flusso. Diversi processi di produzione implicano diverse caratteristiche dei media, requisiti igienici, condizioni di pressione e procedure di pulizia. Una valvola adatta alla produzione farmaceutica sterile potrebbe non essere la scelta giusta per una linea di trasferimento di bevande o un sistema di prodotti ad alta viscosità.

Questo è il motivo per cui le industrie utilizzano diversi modelli di valvole sanitarie. Ogni struttura è sviluppata per risolvere specifiche sfide di processo, bilanciando pulizia, efficienza del flusso, requisiti di manutenzione e affidabilità operativa.

1. Valvole a membrana sanitarie – Per applicazioni igieniche critiche

Nei processi farmaceutici, biotecnologici e in altri processi ad elevata purezza, la prevenzione della contaminazione è la prima priorità. Le valvole a membrana sanitarie sono progettate per queste applicazioni in cui anche piccole quantità di fluido trattenuto possono influenzare la qualità del prodotto.

Il diaframma crea una separazione sigillata tra il meccanismo della valvola e il fluido di processo. Questa struttura riduce le aree in cui il liquido può rimanere intrappolato e facilita la pulizia della valvola tramite procedure CIP o SIP. Per il trasferimento di fluidi sterili, sistemi di acqua purificata e processi biologici sensibili, le valvole a membrana forniscono una soluzione affidabile per mantenere l'integrità del processo.

Compared with other valve designs, diaphragm valves are generally preferred for cleanliness rather than heavy-duty flow handling. They are more suitable for moderate pressure conditions and applications where hygiene control is more important than maximum flow capacity.

2. Valvole a farfalla sanitarie – Per un trasferimento efficiente di fluidi di grandi volumi

Le linee di produzione di alimenti, bevande e latticini spesso richiedono il movimento quotidiano di grandi quantità di liquidi attraverso le tubazioni. In queste applicazioni, le valvole a farfalla sanitarie sono ampiamente utilizzate perché forniscono un controllo efficiente del flusso con una struttura semplice e compatta.

Il design leggero li rende pratici per tubi di dimensioni maggiori, mentre la rapida operazione a un quarto di giro consente un'apertura e una chiusura rapide durante i cicli di produzione e pulizia. Sono comunemente installati su serbatoi di stoccaggio, condotte di trasferimento e sistemi CIP dove sono importanti un funzionamento affidabile e una facile manutenzione.

Rispetto alle valvole a membrana, le valvole a farfalla offrono una scelta più economica per le tubazioni sanitarie di grande diametro. Tuttavia, il disco rimane all'interno del passaggio del flusso durante il funzionamento, il che può creare una leggera resistenza al flusso. Per le applicazioni ultrapure che richiedono il minor rischio possibile di ritenzione di liquidi, altri design di valvole potrebbero essere più adatti.

3. Valvole a sfera sanitarie – Per la gestione di fluidi ad alto flusso e viscosi

Non tutti i sistemi sanitari gestiscono liquidi a bassa viscosità come l'acqua. Molti processi alimentari e industriali coinvolgono prodotti più densi, inclusi sciroppi, salse, concentrati e altri materiali viscosi che richiedono un flusso regolare e senza restrizioni.

Le valvole a sfera sanitarie sono progettate con un percorso del flusso a passaggio completo che consente il passaggio dei fluidi con una perdita di pressione minima quando sono completamente aperte. Ciò li rende adatti per applicazioni in cui il mantenimento dell'efficienza del flusso e la movimentazione di materiali più spessi sono considerazioni importanti.

Rispetto alle valvole a farfalla, le valvole a sfera forniscono un canale di flusso più aperto e prestazioni migliori per trasferimenti di fluidi impegnativi. Tuttavia, le strutture tradizionali delle valvole a sfera possono contenere cavità interne in cui può accumularsi il fluido residuo. Per applicazioni igieniche rigorose, la progettazione adeguata della valvola, la finitura superficiale e le procedure di pulizia sono essenziali per mantenere la pulizia del sistema.

Scegliere la valvola sanitaria giusta per la vostra applicazione

La scelta della valvola sanitaria giusta dipende dai requisiti effettivi del processo, compreso il tipo di fluido, il livello di pulizia, le dimensioni della tubazione, la pressione operativa e il metodo di pulizia.

· I sistemi farmaceutici e di biotrattamento solitamente danno priorità alla prevenzione della contaminazione e al funzionamento sterile.

· Le linee per alimenti, bevande e prodotti lattiero-caseari spesso richiedono un controllo efficiente del flusso per il trasferimento di grandi volumi.

· I prodotti ad alta viscosità possono richiedere valvole con percorsi di flusso più fluidi e meno limitati.

DINGYUE fornisce una gamma completa di soluzioni per valvole sanitarie, comprese valvole a farfalla sanitarie, valvole a sfera sanitarie e valvole a diaframma igieniche, aiutando i clienti a selezionare apparecchiature di controllo del flusso adatte per applicazioni farmaceutiche, di trasformazione alimentare, di semiconduttori e di raffreddamento di liquidi.
