Raccordi in acciaio inossidabile sanitario DIN 11851

I raccordi in acciaio inossidabile sanitario DIN 11851 sono una delle soluzioni di connessione tradizionali utilizzate nelle apparecchiature europee per il trattamento igienico. A differenza dei collegamenti dei tubi saldati che richiedono un'installazione permanente, i raccordi DIN consentono agli operatori di scollegare e ricollegare le sezioni della tubazione durante l'ispezione, la pulizia o la manutenzione delle apparecchiature.

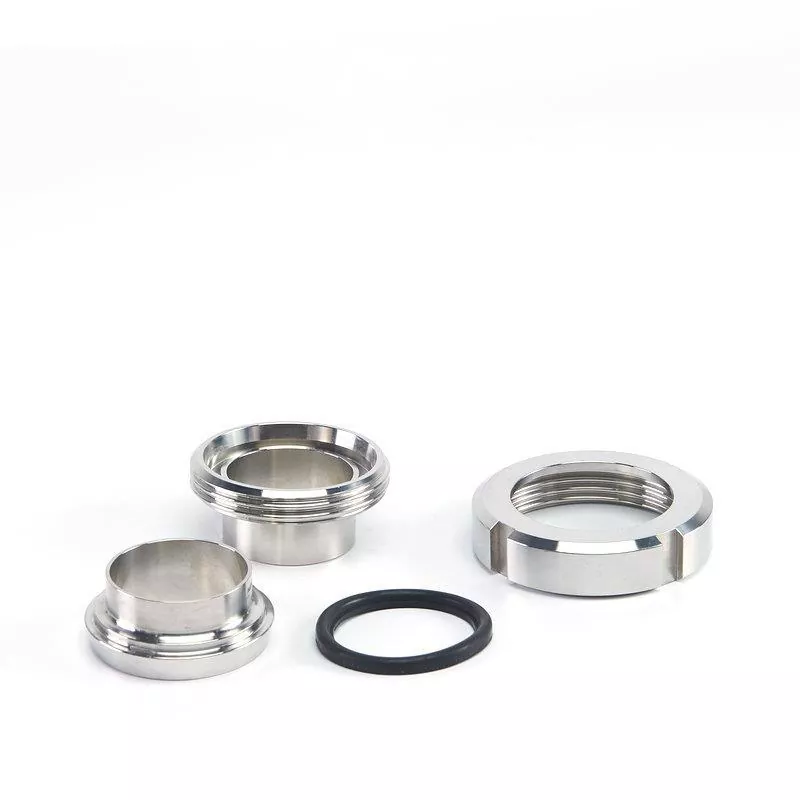

Un set completo di raccordi DIN 11851 è normalmente costituito da un dado tondo con intaglio, parte maschio filettata, rivestimento e anello di tenuta. I componenti lavorati con precisione lavorano insieme per fornire una connessione meccanica stabile mantenendo un passaggio del flusso interno liscio adatto per applicazioni sanitarie.

Presso DINGYUE produciamo raccordi in acciaio inossidabile sanitario DIN 11851 secondo i requisiti europei di tubazioni sanitarie comunemente utilizzati, fornendo gruppi di raccordi completi e componenti sostitutivi per produttori di apparecchiature alimentari, lattiero-casearie, bevande, farmaceutici e di processo.

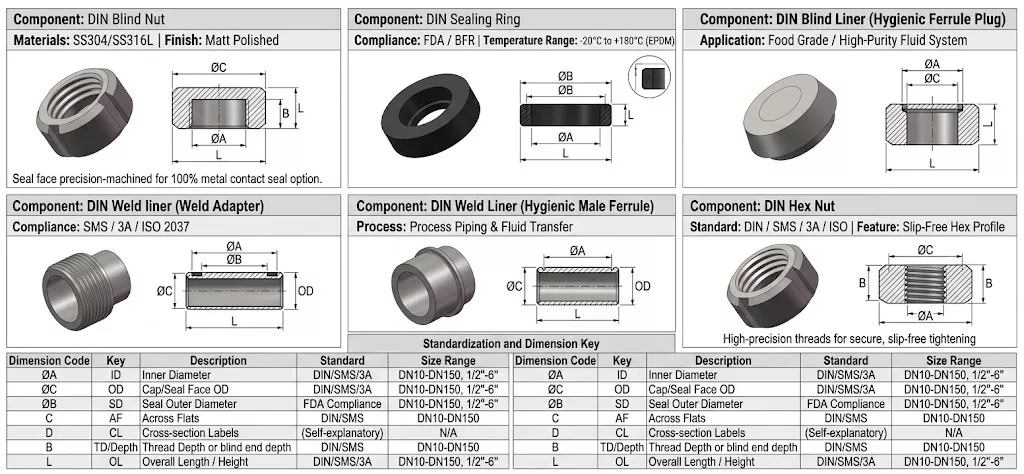

Specifiche tecniche

Scenari applicativi primari

Grazie al robusto design metrico e alla pressione nominale superiore, la specifica di un raccordo DIN è ampiamente adottata nei settori della produzione igienica a livello globale:

Produzione di birra e bevande: essenziale per i pannelli di distribuzione dei birrifici, le cantine di fermentazione e le linee di imbottigliamento.

Lavorazione dei prodotti lattiero-caseari e del latte: ampiamente utilizzato nelle unità di ricevimento del latte crudo, nei circuiti di pastorizzazione e nei serbatoi di produzione del formaggio.

Settore farmaceutico e biotecnologico: unione affidabile di serbatoi di preparazione di tamponi liquidi e linee di processo di utilità.

Chimico e cosmetico: adatto per linee di creme ad alta viscosità, saponi liquidi e recipienti per la miscelazione di ingredienti attivi.

Linee guida per il funzionamento e la manutenzione

Per mantenere una tenuta ermetica e prolungare la durata dell'anello di tenuta elastomerico durante il funzionamento:

Allineamento corretto: assicurarsi che la parte maschio e le facce della camicia siano concentriche prima di innestare il dado scanalato per evitare il grippaggio della filettatura o il pizzicamento della guarnizione.

Attrezzatura per chiave: utilizzare una chiave per chiave DIN C dedicata per serrare il dado tondo ai livelli di coppia specificati senza danneggiare le scanalature esterne.

Manutenzione preventiva: ispezionare qualsiasi raccordo DIN attivo durante la manutenzione programmata dell'impianto, controllando eventuali rigonfiamenti delle guarnizioni o rientranze sulla faccia e sostituire le guarnizioni come parte della manutenzione ordinaria.

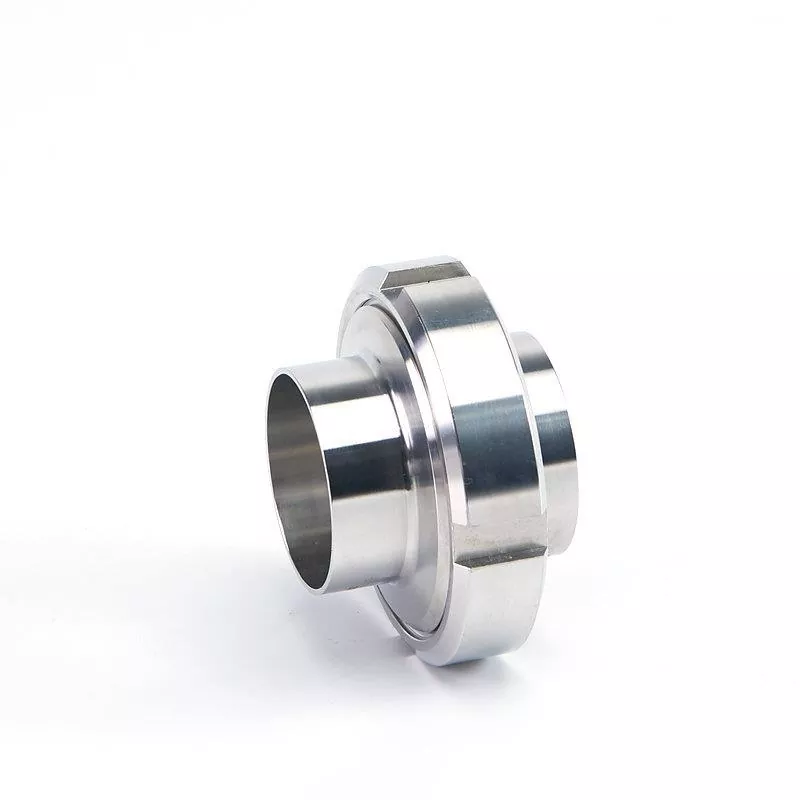

Collegamento tubo-tubo con unione DIN

Utilizzato per unire due tubi di lavorazione in linea, consentendo un rapido montaggio, smontaggio e ispezione della linea senza tagliare il metallo. Questo è l'ideale per i sistemi igienici che richiedono frequenti pulizie o manutenzioni.

Dado di chiusura del raccordo DIN (cappuccio terminale)

Utilizzato per sigillare in modo sicuro l'estremità di una tubazione sotto tensione o di una porta di apparecchiature. Sostituendo il rivestimento con una solida piastra di chiusura all'interno del dado esagonale, si crea un vicolo cieco sterile e a prova di perdite per arresti temporanei o espansioni future.

Perché il dado ha degli slot

Le fessure sul dado sono progettate in modo da poter utilizzare una chiave a gancio per serrarlo saldamente. Queste tacche conferiscono allo strumento una presa solida in modo da poterlo abbassare saldamente senza scivolare, anche con le mani bagnate o in spazi ristretti.

Domande frequenti

Q1: Qual è la differenza tra i raccordi sanitari DIN 11851 e 3A?

La norma DIN 11851 si basa sugli standard metrici europei per le tubazioni sanitarie ed è ampiamente utilizzata nelle apparecchiature di lavorazione europee. I raccordi 3A seguono gli standard sanitari statunitensi e sono comunemente utilizzati con i sistemi di tubazioni igieniche di tipo americano.

Q2: I raccordi DIN 11851 possono sostituire i raccordi sanitari esistenti?

Sì, purché le dimensioni del tubo, le specifiche di connessione e la struttura di tenuta corrispondano al sistema esistente. Per i progetti di sostituzione, si consiglia di confermare la dimensione DIN originale.

D3: Perché i raccordi DIN vengono comunemente utilizzati nella lavorazione lattiero-casearia?

I raccordi DIN 11851 hanno una lunga storia nelle attrezzature casearie europee perché forniscono una connessione staccabile che supporta la pulizia, l'ispezione e la manutenzione.

Q4: Quale materiale per la guarnizione dovrei scegliere per un raccordo sanitario DIN?

La guarnizione adatta dipende dalla temperatura di esercizio, dai prodotti chimici per la pulizia e dai mezzi di processo. EPDM, silicone, FKM e PTFE sono comunemente selezionati per diverse condizioni operative.

Q5: Fornite set di raccordi DIN 11851 completi?

SÌ. DINGYUE fornisce gruppi di sindacati completi e singoli componenti per produttori di apparecchiature, distributori e progetti di sostituzione della manutenzione.

Q6: DINGYUE può personalizzare i sindacati DIN 11851?

SÌ. Forniamo dimensioni, materiali, opzioni di tenuta e produzione OEM personalizzati in base ai disegni del cliente o ai requisiti delle tubazioni sanitarie.
