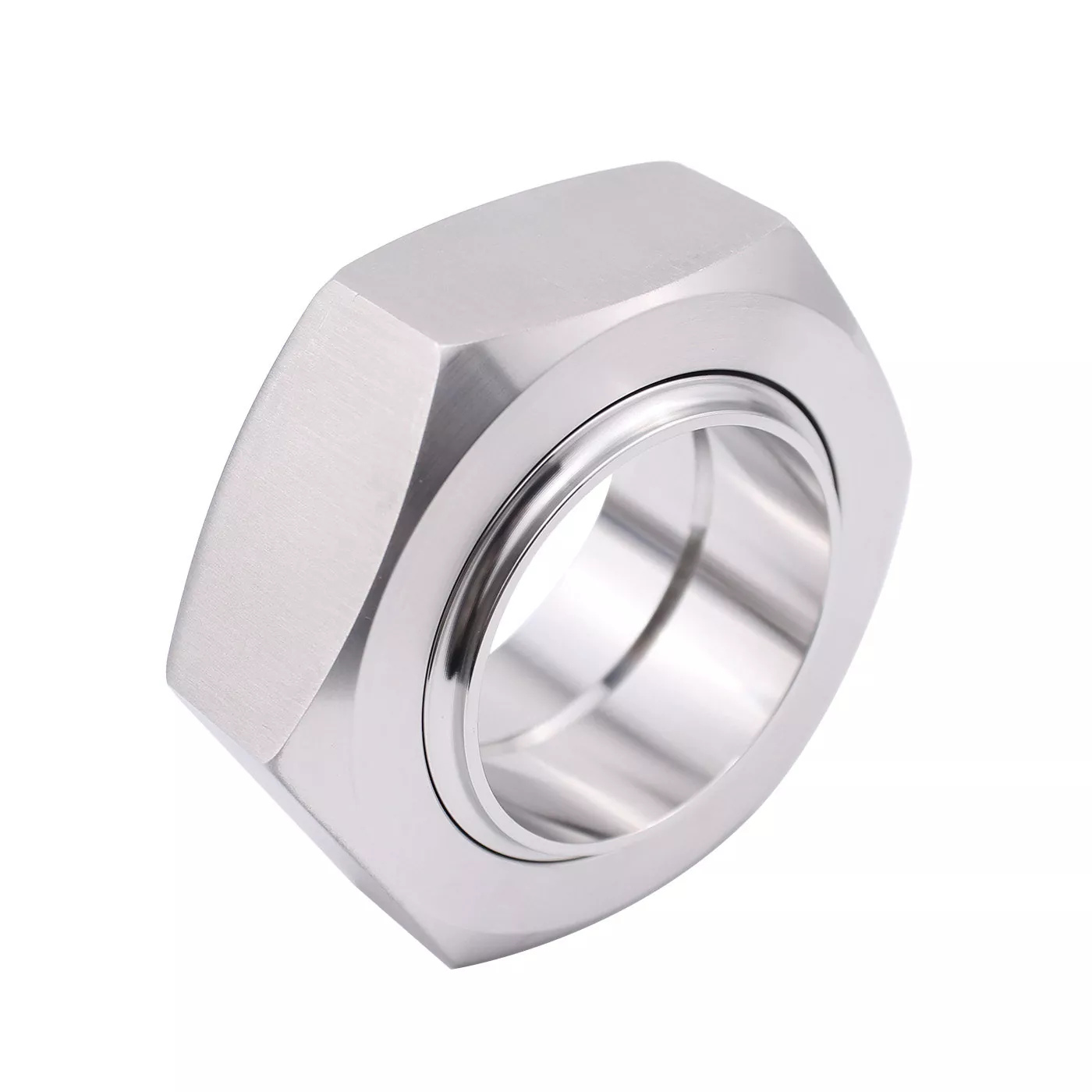

I raccordi di unione sanitari in acciaio inossidabile DINGYUE 3A forniscono una soluzione di connessione igienica rimovibile per tubazioni di processo dove sono richieste frequenti ispezioni, pulizie o sostituzioni delle apparecchiature.

A differenza dei collegamenti saldati permanenti, i raccordi sanitari consentono agli operatori di scollegare le sezioni del tubo senza tagliare o risaldare la tubazione. Il gruppo di unione è costituito da componenti lavorati con precisione, tra cui il dado filettato, la parte maschio, il rivestimento e l'elemento di tenuta, che creano una connessione sicura mantenendo un percorso del flusso interno regolare.

Progettati secondo i requisiti sanitari 3-A, questi raccordi di unione sono adatti per sistemi in cui la pulibilità, la compatibilità dei materiali e l'affidabilità della connessione sono considerazioni importanti.

Specifiche

Connessione igienica compatibile standard 3-A

La progettazione di raccordi sanitari in acciaio inossidabile 3A si concentra sulla riduzione dei rischi di contaminazione e sul supporto di procedure di pulizia più semplici. Le superfici di lavorazione lisce e i componenti di connessione adeguatamente abbinati aiutano a mantenere le condizioni igieniche nelle tubazioni di processo.

Per le apparecchiature alimentari, delle bevande e farmaceutiche, la scelta di un metodo di connessione che soddisfi i requisiti sanitari aiuta a mantenere le prestazioni del sistema durante il funzionamento a lungo termine.

Facile smontaggio per ispezione e manutenzione

Uno dei motivi principali per cui i clienti scelgono i raccordi di unione è l'accessibilità.

Rispetto ai collegamenti saldati, un raccordo sanitario può essere aperto quando l'apparecchiatura richiede ispezione, pulizia o sostituzione di componenti. Ciò lo rende adatto a sistemi di processo che richiedono un accesso regolare per la manutenzione.

Costruzione in acciaio inossidabile per applicazioni igieniche

DINGYUE fornisce raccordi di unione 3A realizzati in acciaio inossidabile 304 e 316L.

L'acciaio inossidabile 316L è comunemente selezionato per ambienti farmaceutici e ad alta corrosione grazie alla sua migliore resistenza alla corrosione, mentre l'acciaio inossidabile 304 fornisce una soluzione pratica per applicazioni generiche nel settore alimentare e delle bevande.

Sostituzione affidabile per i sistemi sanitari esistenti

Per i progetti di manutenzione e gli aggiornamenti delle apparecchiature, è essenziale rispettare le dimensioni originali del raccordo.

Forniamo set di raccordi sostitutivi con componenti compatibili, tra cui:

· Dado di raccordo

· Parte maschile

· Fodera

· Componenti di guarnizione/tenuta

Ciò aiuta i clienti a sostituire i componenti usurati senza modificare il design delle tubazioni esistenti.

Applicazioni

Lavorazione di alimenti e bevande

Le linee di produzione di alimenti e bevande richiedono connessioni sanitarie in grado di resistere a frequenti pulizie e cambi di produzione.

· Attrezzature per la lavorazione dei prodotti lattiero-caseari

· Sistemi di trasferimento di bevande

· Attrezzature per la produzione della birra

· Condotte per la gestione degli ingredienti

Il design staccabile consente agli operatori di accedere alle sezioni delle tubazioni durante la manutenzione senza importanti modifiche alla tubazione.

Sistemi farmaceutici e di bioprocesso

Le apparecchiature farmaceutiche richiedono un controllo rigoroso della pulizia e della compatibilità dei materiali.

· Slide di processo

· Pulire i sistemi di trasferimento dei fluidi

· Collegamenti di apparecchiature farmaceutiche

· Sistemi di produzione pilota e di laboratorio

Il design igienico supporta le applicazioni in cui sono necessarie ispezioni e pulizie regolari.

Produzione di apparecchiature sanitarie

I produttori di apparecchiature spesso necessitano di componenti di connessione standardizzati che possano essere integrati in serbatoi, pompe, valvole e moduli di elaborazione.

DINGYUE fornisce set di raccordi per applicazioni OEM che richiedono dimensioni coerenti, tracciabilità dei materiali e fornitura stabile.

Manutenzione e smontaggio

Uno dei principali vantaggi dei raccordi sanitari è che consentono un accesso più facile al sistema di tubazioni durante la manutenzione.

Quando si smonta un raccordo 3A, gli operatori in genere devono solo:

1. Arrestare il flusso del processo e rilasciare la pressione del sistema.

2. Allentare il dado di raccordo utilizzando strumenti adeguati.

3. Separare i componenti di connessione per l'ispezione o la pulizia.

4. Controllare le condizioni della guarnizione prima del rimontaggio.

Durante la manutenzione è necessario prestare attenzione a:

· Allineamento corretto tra le parti di connessione

· Condizione delle superfici di tenuta della guarnizione

· Usura della filettatura sul dado di raccordo

· Danni o deformazione dei componenti di tenuta

La sostituzione delle guarnizioni usurate e il mantenimento delle superfici di tenuta pulite contribuiscono a prolungare la durata del gruppo di connessione.

Domande frequenti

Q1: Qual è la principale differenza strutturale tra un raccordo 3A e un raccordo SMS o DIN?

R: Un raccordo 3A utilizza tubi di dimensioni imperiali statunitensi e specifiche geometrie di tenuta con sede smussata o faccia piatta conformi agli standard americani 3-A, mentre i raccordi SMS e DIN seguono gli standard dimensionali e di filettatura europei.

Q2: Posso scambiare parti di produttori diversi per un raccordo 3A?

R: Sebbene un raccordo 3A standard segua le linee guida sulle dimensioni nominali, leggere tolleranze di lavorazione sulle filettature delle chiavi e sulle sedi delle guarnizioni possono variare; per ottenere prestazioni senza perdite si consiglia di acquistare set completi o componenti corrispondenti verificati dallo stesso fornitore.

D3: I raccordi di unione sanitari in acciaio inossidabile 3A sono adatti per applicazioni farmaceutiche?

SÌ. I raccordi di unione 3A realizzati in acciaio inossidabile 316L sono comunemente utilizzati nei sistemi farmaceutici e di lavorazione pulita dove sono richiesti un design igienico e un accesso affidabile per la manutenzione.

Q4: Posso utilizzare pezzi di ricambio di diversi fornitori sindacali?

Sebbene le dimensioni dei raccordi 3A seguano i requisiti standard, le tolleranze di lavorazione e la corrispondenza dei componenti possono variare da un produttore all'altro. L'utilizzo di un set completo di raccordi abbinati aiuta a garantire prestazioni di tenuta adeguate.

Q5: Quale materiale di acciaio inossidabile dovrei scegliere, 304 o 316L?

L'acciaio inossidabile 304 è comunemente utilizzato per applicazioni generiche nel settore alimentare e delle bevande. L'acciaio inossidabile 316L è preferito per applicazioni farmaceutiche, chimiche e che richiedono una maggiore resistenza alla corrosione.

Q6: Quali materiali per guarnizioni sono disponibili per i raccordi di unione 3A?

DINGYUE fornisce diverse opzioni di guarnizioni tra cui EPDM, silicone, FKM e PTFE. Il materiale adatto dipende dalla temperatura, dai prodotti chimici per la pulizia e dai mezzi di processo.
