Raccordo per tubo flessibile Tri Clamp e crimpatura

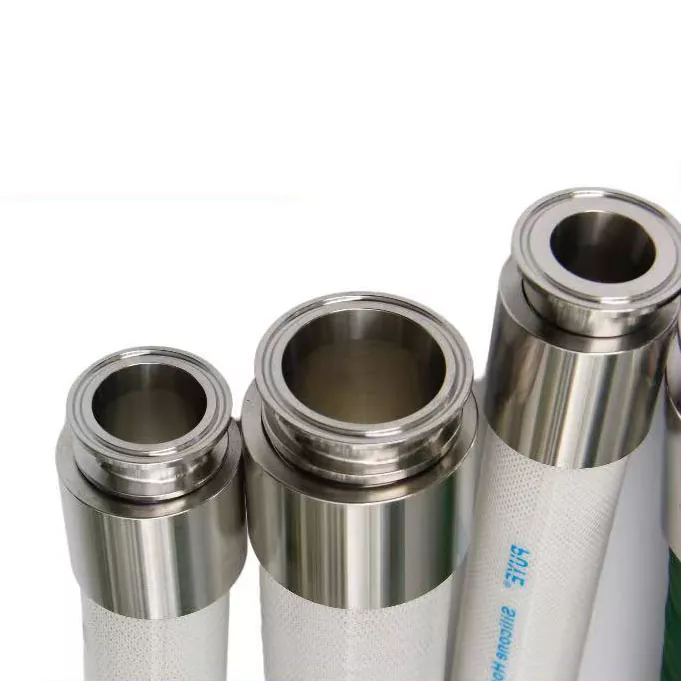

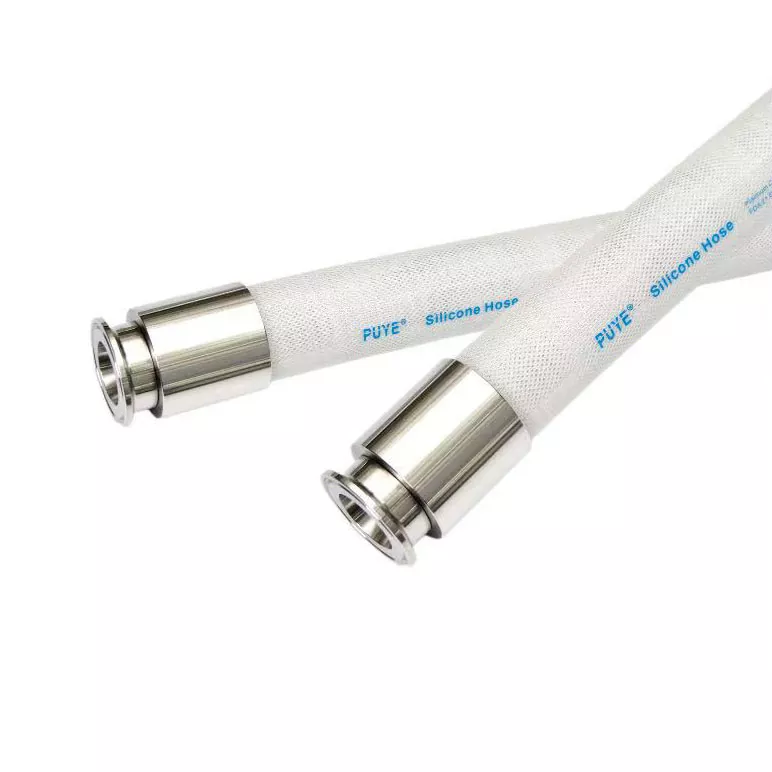

Un collegamento per tubo flessibile diventa spesso il punto più debole di un sistema di tubazioni, soprattutto quando il tubo deve resistere a variazioni di pressione, pulizie frequenti o installazioni ripetute. Il raccordo per tubo flessibile Tri Clamp e a crimpare utilizza un portagomma in acciaio inossidabile combinato con un manicotto a crimpare permanente per fissare il tubo in posizione, impedendo l'allentamento o il distacco durante il funzionamento.

L'estremità Tri-Clamp consente al gruppo del tubo di collegarsi direttamente alle apparecchiature per tubazioni sanitarie, mentre il manicotto aggraffato crea una forza di tenuta costante attorno al corpo del tubo. Disponibile con raccordi in acciaio inossidabile 304 o 316L e materiali per tubi igienici, questo metodo di connessione è adatto per sistemi che richiedono pulizia, instradamento flessibile e lunga durata. Le dimensioni dei tubi, gli standard dei morsetti e le configurazioni dei raccordi possono essere personalizzati in base ai diversi requisiti del progetto.

Dettagli delle specifiche

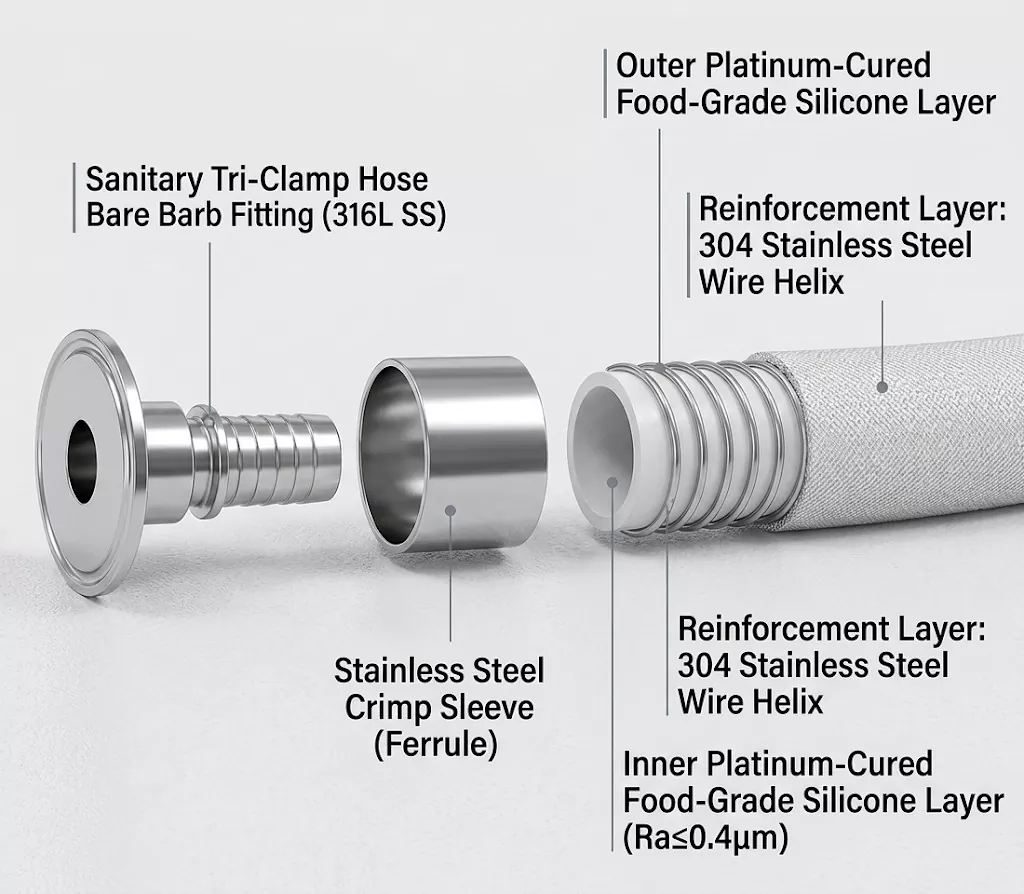

Principali vantaggi di costruzione e materiali

Collegamento permanente crimpato in modo permanente: il manicotto in acciaio inossidabile è crimpato a macchina sul raccordo multi-barba, creando una tenuta permanente e a prova di manomissione che impedisce lo scarico del tubo in caso di picchi di pressione o forti vibrazioni.

Costruzione in silicone polimerizzato al platino: inodore, insapore e non lisciviabile. La polimerizzazione al platino garantisce una purezza superiore e un minor numero di estraibili rispetto al silicone polimerizzato al perossido standard.

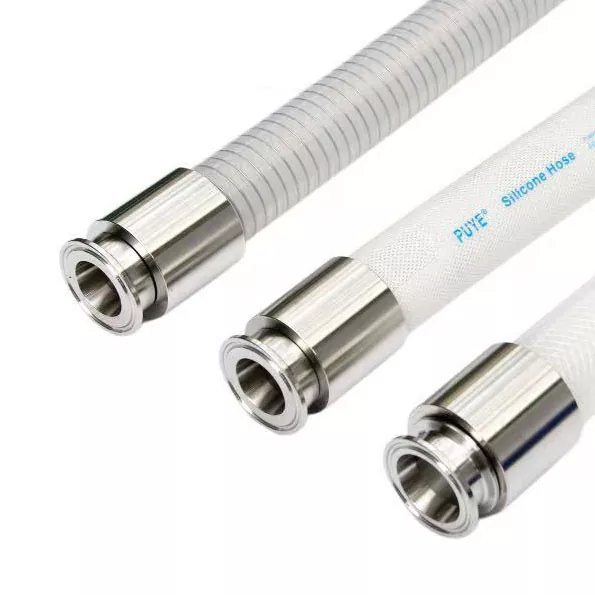

Resistenza al vuoto e allo piegamento: rinforzato con un'elica in filo di acciaio inossidabile 304, il tubo mantiene l'intero diametro interno durante curve strette e operazioni di alto vuoto/aspirazione senza appiattirsi o collassare.

Foro interno con finitura a specchio ultra liscia: la superficie interna liscia previene l'accumulo di prodotto, riduce la perdita di attrito e garantisce routine di pulizia CIP/SIP senza sforzo.

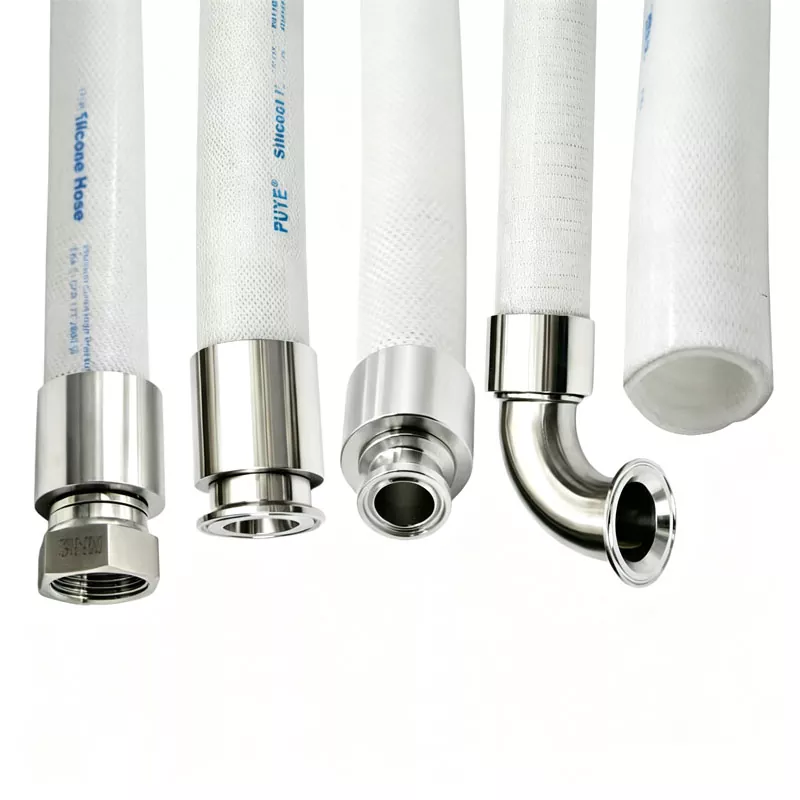

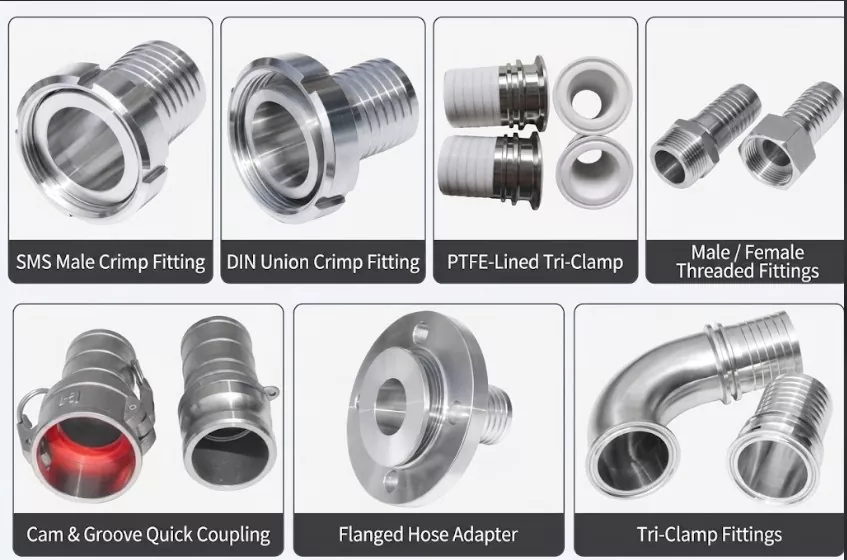

Stili di connessione finale disponibili

Tri-Clamp/Tri-Clover (TC): design a gomito dritto e da $90^\circ$ conformi agli standard ASME BPE e 3-A per un assemblaggio rapido e senza attrezzi.

Sindacati sanitari europei (DIN e SMS): dado girevole DIN lavorato con precisione e raccordi con filettatura maschio SMS per attrezzature europee per la produzione di latte e birra.

Adattatori filettati industriali: filettature NPT/BSPT maschio e femmina per il collegamento diretto a pompe, collettori e tubi rigidi.

Adattatori flangiati e Camlock: estremità flangiate ANSI/DIN per sistemi pesanti e raccordi Camlock (EC) a sgancio rapido per un rapido trasferimento del fluido.

Raccordi rivestiti in PTFE resistenti alla corrosione: estremità flangiate e a morsetto con rivestimento completo in PTFE per soluzioni chimiche altamente aggressive.

Domande frequenti

D: Come faccio a sapere se questo raccordo corrisponde al mio raccordo per tubo flessibile tri-clamp e allo spessore della parete a crimpare?

R: Questo è molto importante per la crimpatura! I nostri raccordi sono progettati in base agli ID standard dei tubi sanitari (diametri interni) e agli spessori delle pareti comuni. Al momento dell'ordine, comunicaci il diametro interno e il diametro esterno (OD) del tuo tubo e ti forniremo la dimensione esatta del manicotto per garantire una crimpatura sicura.

D: Esiste uno "spazio morto" tra il raccordo del tubo flessibile a tre fascette e la crimpatura e il raccordo in cui possono crescere i batteri?

R: Non con il nostro design! I nostri steli a crimpare presentano un design della coda liscio e ad incastro. Se piegato correttamente con il manicotto, il passaggio tra il rivestimento interno del tubo e lo stelo in acciaio inossidabile diventa quasi completamente senza giunzioni. Ciò elimina le fessure e mantiene la linea igienica al 100%.

Controllo qualità ＆ Rugosità

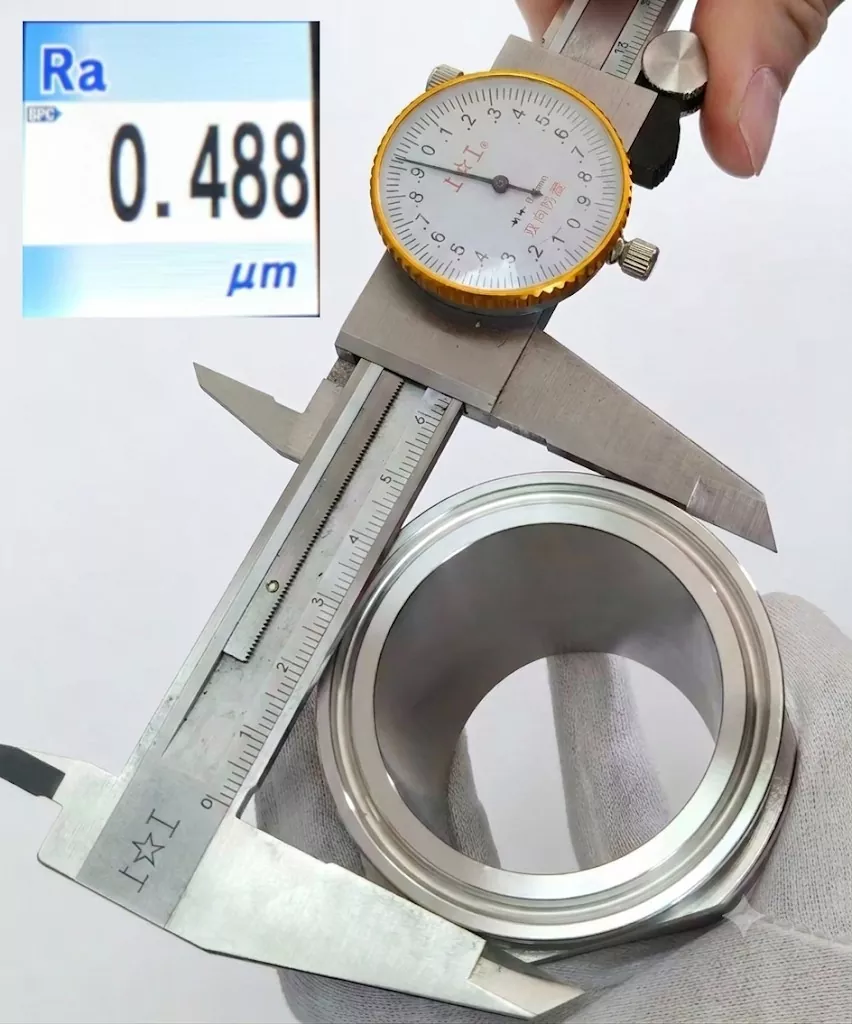

Il nostro punto di riferimento in termini di qualità è semplice: perfezione o niente. Ogni lotto viene sottoposto a un'ispezione al 100% per altezza, diametro interno, diametro esterno e finitura superficiale interna (Ra < 0,8 µm). Vengono spediti solo i prodotti che soddisfano questo standard elevato. Stai tranquillo, il tuo ordine è costruito e testato per funzionare.

Servizio di supporto da DINGYUE

Ogni progetto di tubazioni sanitarie presenta requisiti diversi, dalle dimensioni di connessione e scelta dei materiali ai tempi di consegna e alle condizioni di installazione. DINGYUE fornisce supporto tecnico durante tutto il processo di acquisto per aiutare i clienti a scegliere i componenti adatti e a completare i progetti senza problemi.

Prima della produzione, il nostro team assiste nella selezione del prodotto, nella conferma del disegno e nei requisiti personalizzati, comprese dimensioni speciali, finiture superficiali, materiali e standard di connessione. I campioni sono disponibili per test e verifiche prima degli ordini all'ingrosso.

Durante la produzione, ogni lotto viene controllato secondo rigorose procedure di qualità. È possibile fornire certificati dei materiali, registrazioni di ispezioni dimensionali e documenti di tracciabilità della produzione per garantire che ogni componente soddisfi i requisiti del progetto.

Per gli ordini internazionali, DINGYUE supporta l'imballaggio professionale, il coordinamento delle spedizioni e gli aggiornamenti degli ordini dalla produzione alla consegna. Dopo aver ricevuto i prodotti, i clienti possono anche ottenere indicazioni sull'installazione, assistenza tecnica e supporto per la sostituzione quando necessario.
