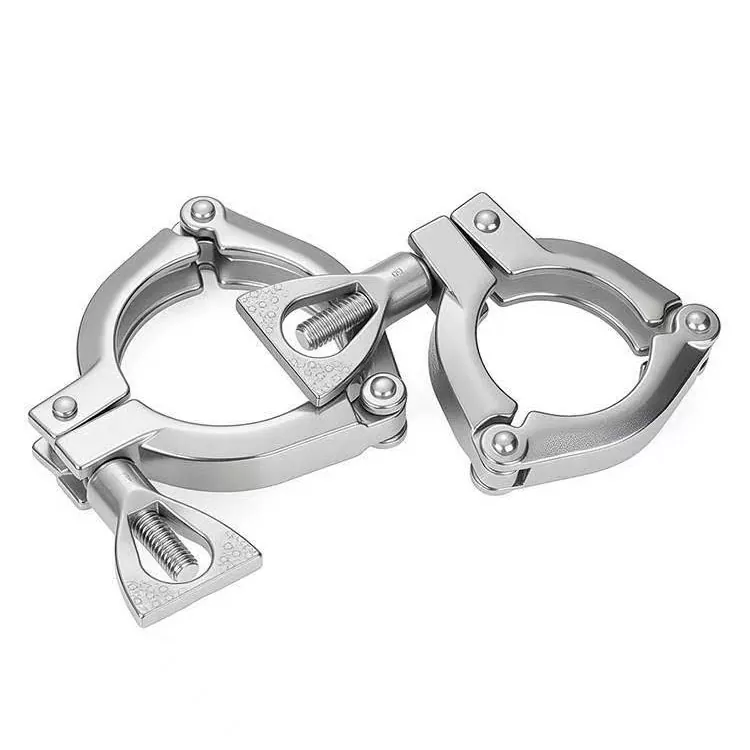

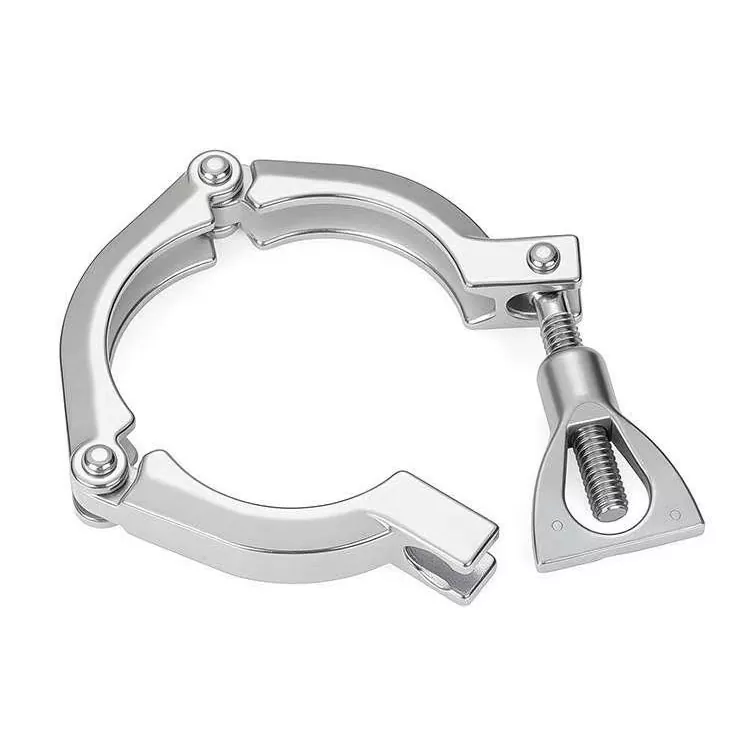

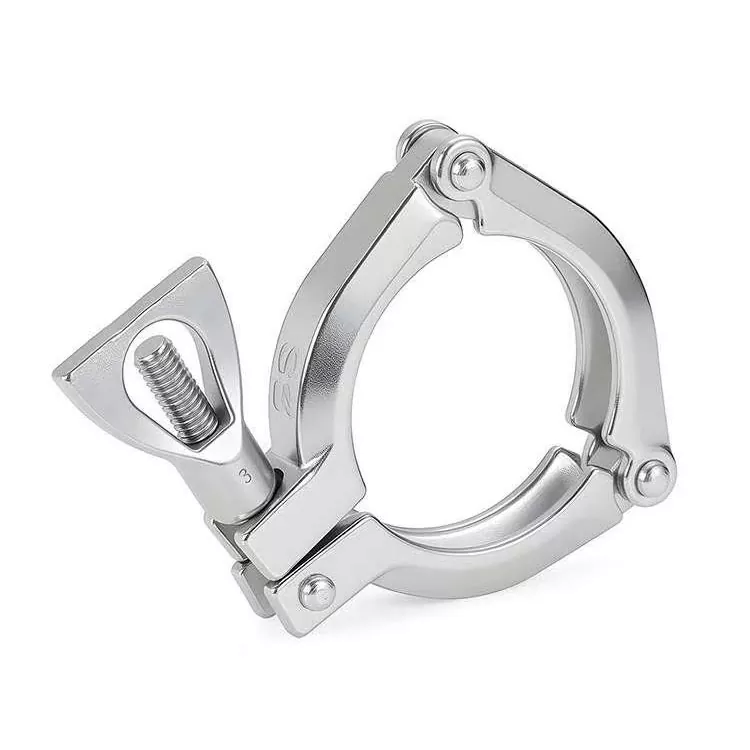

Grazie al suo corpo incernierato in 3 pezzi, questo morsetto si avvolge agevolmente attorno ai tubi per stringerli uniformemente da ogni angolazione. I morsetti a tre segmenti 13MHM 3P si adattano facilmente a spazi stretti e affollati dove i morsetti normali non si adattano, offrendo allo stesso tempo una resistenza alla pressione superiore fino al 20%. Perfetto per collettori di raffreddamento a liquido stretti nei data center e configurazioni complesse di tubazioni per bevande.
|
Articolo di specifica |
Valore tecnico |
Note e dettagli |
|
Materiale |
304 |
Costruzione in 3 pezzi a doppia cerniera |
|
Gamma di dimensioni |
Da 1" a 4" (DN25 - DN100) |
D.E. tubo standard dimensioni |
|
Forza di serraggio |
Carico circonferenziale uniforme a 360° |
Previene la distorsione localizzata della guarnizione |
|
Metodo di serraggio |
Dado ad alette per impieghi gravosi |
Facile utilizzo manuale in spazi ristretti |
|
Coppia target |
25 pollici-libbre (circa 2,8 N·m) |
Protezione ottimale della guarnizione |
|
Vantaggio chiave |
Vestibilità avvolgente articolata |
Raggio di passaggio ridotto per rack compatti |

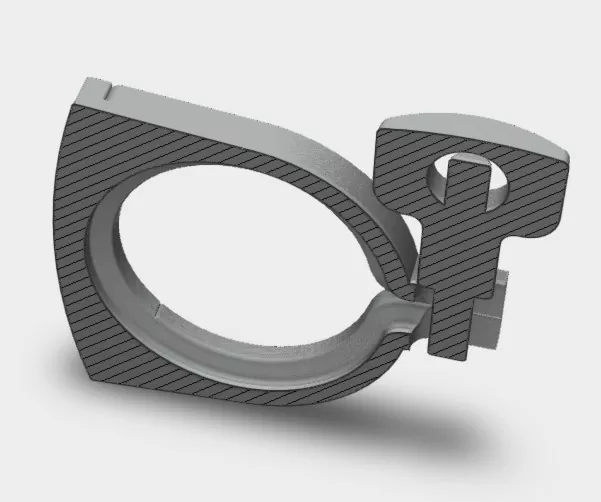

Il design a tre segmenti si articola perfettamente attorno alle flange della ghiera, garantendo una compressione della guarnizione perfettamente bilanciata e una protezione dalle perdite superiore.
Fornisce valori di pressione superiori fino al 20% rispetto ai morsetti standard a perno singolo a 2 segmenti (ad esempio, 550 PSI contro 450 PSI a 2" D.E.).
La flessibilità della doppia cerniera consente un'installazione avvolgente e agevole in rack compatti di raffreddamento a liquido o collettori di tubazioni ad alta densità con spazio minimo.
Previene il grippaggio delle guarnizioni o i graffi sui bordi durante i cicli rapidi di manutenzione CIP/SIP
|

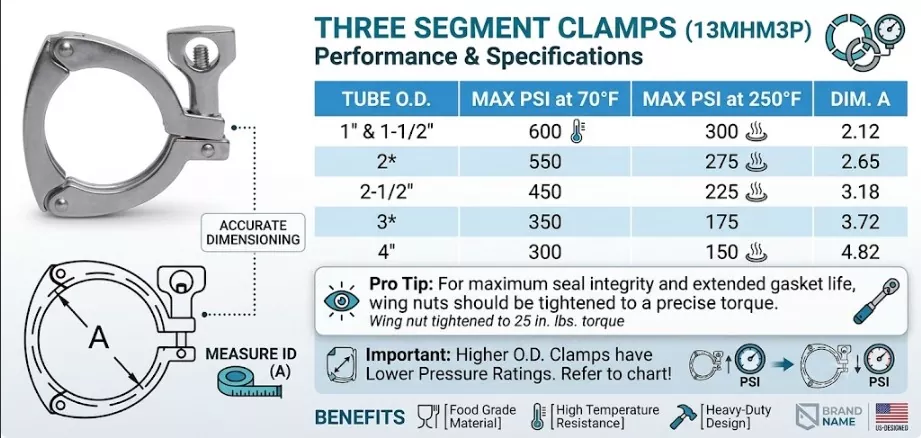

D.E. tubo |
Morsetto a pin singolo a 2 segmenti (13 MHM) a 70 ° F |
Morsetto a 3 segmenti (13MHM3P) a 70 °F |
Aumento della pressione nominale |
|
1" e 1-1/2" |
500PSI |
600PSI |
+20% |
|
2" |
450PSI |
550PSI |
+22% |
|
2-1/2" |
400PSI |
450PSI |
+12,5% |
R: Per le dimensioni standard che teniamo in magazzino, non esiste un MOQ rigoroso: accettiamo ordini di campioni per la valutazione della qualità. Per dimensioni personalizzate, materiali speciali (come titanio o Hastelloy) o configurazioni non standard, il MOQ varia generalmente da 10 a 50 pezzi a seconda delle specifiche. Contattaci per discutere le esigenze del tuo progetto!
R: Forniamo un pacchetto di documentazione completo per garantire un'ispezione e una conformità senza intoppi per la catena di fornitura. Ciò include i rapporti sui test sui materiali (MTR) EN 10204 3.1, i numeri di calore delle materie prime per la tracciabilità completa e i certificati di conformità FDA/USP Classe VI per le guarnizioni corrispondenti. Su richiesta sono disponibili anche i certificati di prova di pressione standard.
R: Sì, siamo un produttore diretto con un team interno di ricerca e sviluppo e di ingegneria. Offriamo servizi OEM e ODM completi. Se avete bisogno di design imbullonati multisegmento personalizzati, valori nominali di pressione specifici o loghi di marchi/numeri di parte incisi al laser sui morsetti, possiamo produrli esattamente in base ai vostri progetti o campioni fisici
R: Articoli disponibili: solitamente spediti entro 3-7 giorni lavorativi dalla conferma dell'ordine. Ordini all'ingrosso standard: in genere richiedono dai 15 ai 25 giorni, a seconda del volume dell'ordine e della programmazione di fabbrica. Ordini personalizzati/OEM: generalmente richiedono dai 30 ai 45 giorni. Forniamo sempre un programma di spedizione garantito al momento del preventivo.
