Molti componenti industriali vengono forniti con connessioni filettate standard, mentre i sistemi di trattamento igienico sono comunemente costruiti attorno a tubazioni Tri-Clamp. Quando questi due sistemi devono funzionare insieme, spesso non è necessario sostituire le apparecchiature esistenti.
Gli adattatori NPT femmina DINGYUE da 22 MP creano un'interfaccia diretta tra le tubazioni Tri-Clamp e i componenti NPT maschio. Il design aiuta gli ingegneri a integrare valvole, strumenti e apparecchiature ausiliarie nei sistemi sanitari mantenendo l'installazione semplice e l'efficienza della manutenzione.
|
Categoria |
Specifiche/opzioni chiave |
Applicazione e funzionalità |
|
Tipo di prodotto/Codice articolo |
• 22MP (adattatore filettato Tri-Clamp x NPT maschio) |
Consente una transizione a prova di perdite tra i sistemi Tri-Clamp sanitari e tubazioni filettate, sensori o apparecchiature ausiliarie. |
|
Grado materiale |
• Acciaio inossidabile 316L (1.4404) • Acciaio inossidabile 304 (1.4301) |
316L: preferito per il settore biofarmaceutico, fluidi ad elevata purezza e linee di raffreddamento a liquido grazie al basso contenuto di carbonio e alla maggiore resistenza alla corrosione. 304: Grado commerciale standard per alimenti, bevande, latticini e lavorazioni generali. |
|
Connessione filettata |
• NPT maschio (ANSI/ASME B1.20.1) • Filettature coniche lavorate con precisione |
Garantisce un innesto stretto e una tenuta affidabile se combinato con sigillante per filettature (nastro/pasta in PTFE) o accoppiato con componenti NPT femmina. |
|
Profilo di lavorazione |
• Lavorato da barra solida forgiata • Disponibile con o senza sedi chiave/corpo esagonale |
Le parti piatte della chiave/il corpo esagonale consentono un serraggio sicuro con strumenti standard senza danneggiare la faccia della flangia del morsetto sanitario. |
|
Standard e conformità |
• Standard sanitari 3-A (certificazione 63-04) • Conforme ASME BPE • FDA 21 CFR 177.2600 e USP Classe VI (per guarnizioni) • Tracciabilità: Mill Test Report (MTR) con tracciabilità del numero di colate |
Completamente certificato per la lavorazione igienica, garantendo la conformità della composizione dei materiali e l'intercambiabilità globale. |
Un progetto di tubazioni sanitarie può includere componenti di fornitori diversi e gli standard di connessione non sono sempre coerenti.
Gli adattatori NPT femmina da 22 MP forniscono un punto di transizione tra le tubazioni Tri-Clamp e i componenti NPT maschio, aiutando gli appaltatori a integrare nuove apparecchiature nei sistemi esistenti senza importanti modifiche alla tubazione.
Il corpo esagonale opzionale consente agli installatori di applicare la forza di serraggio adeguata con strumenti standard proteggendo al contempo l'area di connessione del morsetto.
Questo design è particolarmente utile durante l'assemblaggio, la sostituzione e la manutenzione sul campo delle apparecchiature, dove l'efficienza dell'installazione è importante.
Rispetto alle modifiche saldate permanenti, un adattatore basato su morsetto consente una sostituzione più semplice e future regolazioni del sistema.
Per gli ingegneri di processo, ciò significa meno tempi di inattività quando si aggiungono strumenti, si modifica il layout delle apparecchiature o si aggiornano i circuiti dei fluidi.

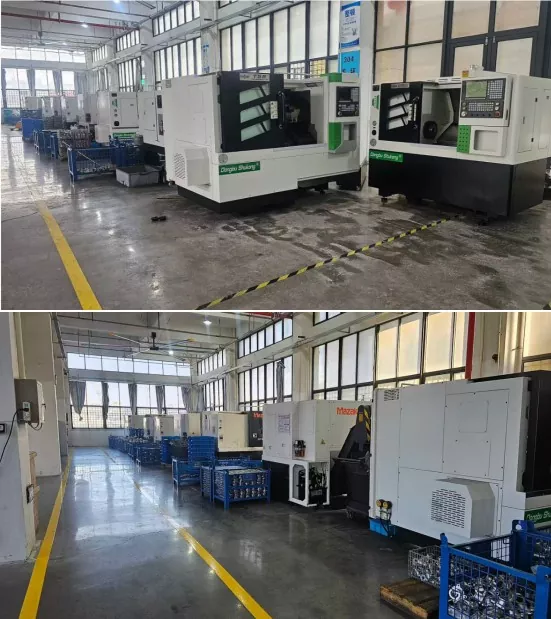

DINGYUE produce adattatori NPT femmina da 22 MP mediante lavorazione CNC di precisione per mantenere una precisione della filettatura e dimensioni di connessione costanti.
I materiali in acciaio inossidabile 304 e 316L vengono attentamente controllati durante la produzione. Per le applicazioni che richiedono tracciabilità, sono disponibili certificati dei materiali e documentazione di ispezione per supportare i requisiti del progetto.

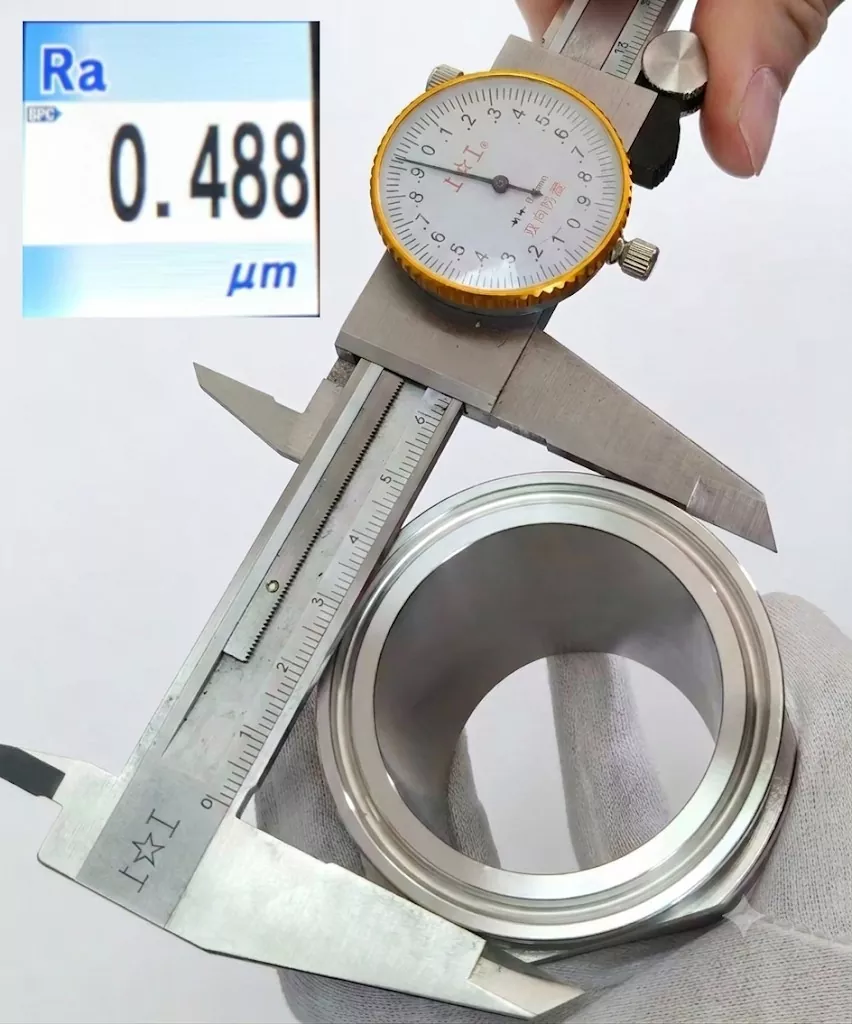

Prima della spedizione, ogni adattatore viene ispezionato per:
· Precisione della filettatura
· Dimensione del morsetto
· Condizioni della superficie
· Coerenza dei materiali
DINGYUE controlla la qualità della lavorazione e i requisiti della superficie per garantire prestazioni di tenuta stabili se abbinati a guarnizioni e morsetti adeguati.
Collega componenti filettati maschio NPT con sistemi di tubazioni sanitarie Tri-Clamp, consentendo a diversi standard di connessione di lavorare insieme.
La differenza è la direzione di connessione del filo. 21MP utilizza una filettatura NPT maschio, mentre 22MP fornisce una connessione filettata NPT femmina per ricevere componenti NPT maschio.
304 è adatto per applicazioni alimentari generali e industriali. Il 316L è consigliato per ambienti farmaceutici, ad elevata purezza e sensibili alla corrosione.
SÌ. È possibile produrre dimensioni di filettatura, dimensioni del morsetto, materiali e finiture superficiali personalizzate in base ai requisiti del progetto.
SÌ. Sono comunemente utilizzati nei gruppi di raffreddamento modulari per collegare componenti di apparecchiature filettate con reti di tubazioni Tri-Clamp.
