Adattatori per saldatura 19MPX Clamp X Schedule 10S

Le tubazioni industriali e i sistemi di trattamento sanitario spesso seguono standard dimensionali diversi. Un tubo che sembra avere la stessa dimensione nominale può avere spessori di parete e diametri interni diversi, creando problemi di allineamento durante l'installazione.

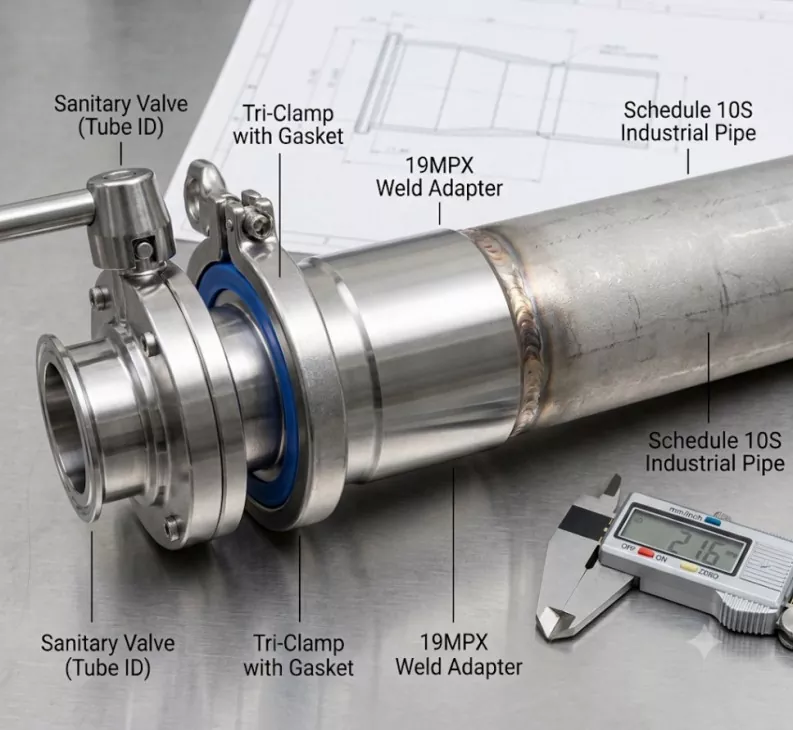

Gli adattatori DINGYUE 19MPX risolvono questa discrepanza combinando una connessione Tri-Clamp su un lato con un'estremità a saldare Schedule 10S sull'altro. La transizione interna è lavorata per ridurre i cambiamenti improvvisi nell'area del flusso, rendendola adatta a sistemi in cui la pulizia, la stabilità del flusso e l'affidabilità a lungo termine sono importanti.

Specifiche chiave

Perché scegliere 19MPX?

Quando costruiscono un data center con raffreddamento a liquido o un sistema di fluidi sanitari, gli ingegneri spesso si trovano ad affrontare una trappola nascosta: i tubi industriali e le valvole sanitarie non parlano la stessa lingua.

Anche se entrambi sono etichettati come "2 pollici", i loro diametri interni effettivi sono totalmente diversi. Se li forzi insieme utilizzando una ghiera diritta standard:

L'effetto "Speed ​​Bump": all'interno del tubo si forma una sporgenza interna affilata e frastagliata.

La trappola per batteri/detriti: il fluido sbatterà contro questo muro, creando turbolenza, zone morte stagnanti e un terreno fertile per batteri o detriti di refrigerante. Il tuo sistema CIP (Clean-In-Place) non sarà in grado di eliminarlo.

Soluzione: rastremazione liscia di 19MPX

Questo è esattamente il motivo per cui gli ingegneri intelligenti scelgono l'adattatore per saldatura 19MPX.

Invece di un dirupo affilato, gli ADATTATORI DI SALDATURA CLAMP X SCHEDULE 10S da 19 MPX presentano una pendenza interna rastremata lavorata con precisione (smusso interno). Funziona come una rampa autostradale liscia:

Sull'estremità saldata (a destra): si adatta perfettamente alla parete spessa e all'ampio diametro interno del tubo industriale Schedule 10S.

Sull'estremità del morsetto (sinistra): si rastrema dolcemente verso l'interno per corrispondere all'ID standard del tubo sanitario delle vostre valvole, pompe o apparecchiature.

Il risultato: 100% senza spazi morti. Flusso laminare perfetto. Pienamente conforme agli standard sanitari 3-A.

Perché il settore del raffreddamento a liquido si affida agli ADATTATORI A SALDARE 19MPX CLAMP X SCHEDULE 10S

Se stai costruendo o fornendo un data center con raffreddamento a liquido di nuova generazione, gli ADATTATORI DI SALDATURA CLAMP X SCHEDULE 10S 14WMX e 19MPX non sono solo componenti: sono protezioni del sistema.

1) Il ponte definitivo tra alta pressione e manutenzione rapida

La configurazione: i circuiti principali del refrigerante e le unità di distribuzione del raffreddamento (CDU) richiedono tubi in acciaio inossidabile Schedule 10S per carichi pesanti e a pareti spesse per gestire una pressione costante e garantire decenni di funzionamento senza perdite.

La sfida: i rack dei server, i collettori e le valvole di controllo effettivi necessitano di connessioni Tri-Clamp (a disconnessione rapida) in modo che i tecnici possano eseguire una rapida manutenzione o sostituzione senza strumenti.

La soluzione: gli adattatori 14WMX e 19MPX sono dotati di un'estremità a saldare industriale per carichi pesanti su un lato e di un morsetto sanitario di precisione sull'altro, collegando perfettamente questi due mondi di tubazioni completamente diversi.

2). Massimizzare l'efficienza del flusso e ridurre il PUE (efficacia del consumo energetico)

Il problema: quando si forza un tubo industriale spesso a incontrare una valvola sanitaria più sottile, si crea una "scogliera" o sporgenza interna affilata. Questa mancata corrispondenza provoca gravi turbolenze del fluido e massicce cadute di pressione, costringendo le pompe del liquido di raffreddamento a lavorare di più e a sprecare energia.

Il vantaggio degli ADATTATORI DI SALDATURA CLAMP X SCHEDULE 10S da 19MPX: con la sua pendenza rastremata interna lavorata con precisione, il 19MPX si comporta come una rampa autostradale liscia. Guida il refrigerante in modo impeccabile attraverso la transizione, eliminando le turbolenze, riducendo al minimo la resistenza al flusso e mantenendo ottimizzata l'efficienza energetica (PUE) del data center.

Controllo di qualità e rugosità

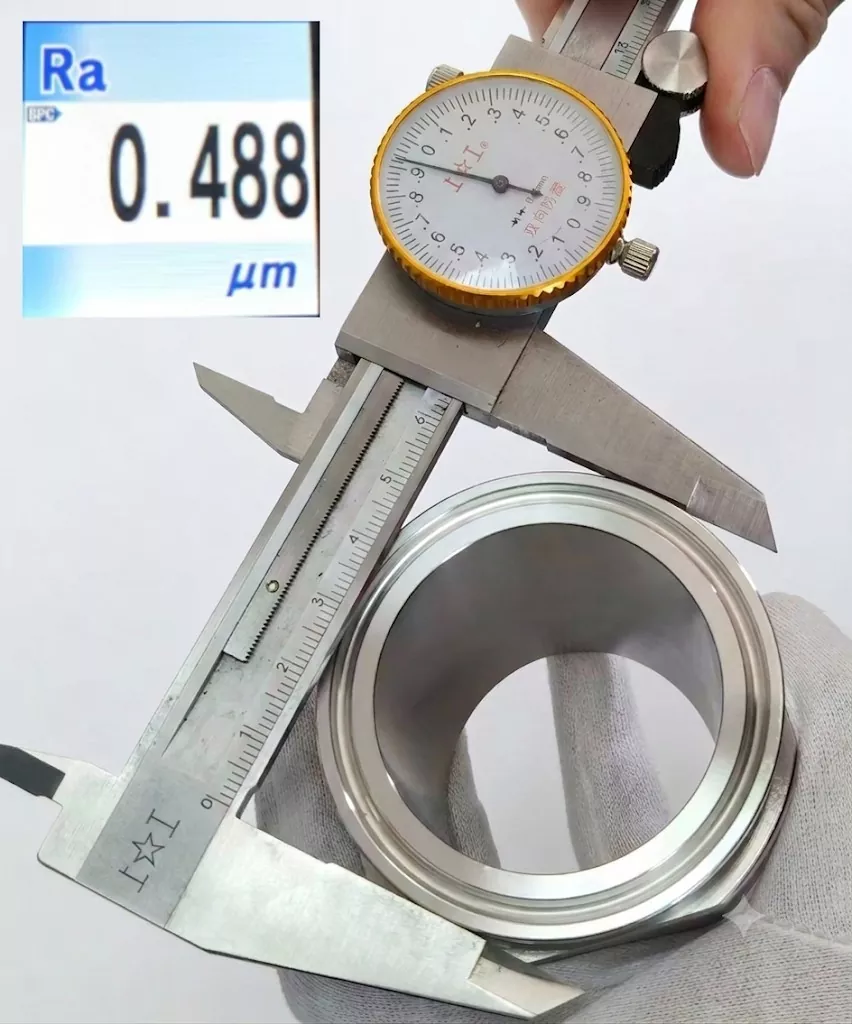

La produzione di qualità richiede una verifica rigorosa. Una volta finiti, i nostri prodotti passano attraverso severi controlli di qualità. Verifichiamo le dimensioni critiche (altezza, diametro interno e diametro esterno) insieme alla ruvidità della superficie interna (Ra <0,8 µm garantito). Vengono spedite solo le unità pienamente conformi. Conta su di noi per pezzi realizzati con precisione che superano le aspettative del settore.

Domande frequenti

Perché è necessario un adattatore da 19 MPX quando entrambi i tubi hanno la stessa dimensione nominale?

Poiché i tubi sanitari e le tubazioni Schedule 10S utilizzano standard dimensionali diversi. L'adattatore aiuta a creare una transizione corretta tra le dimensioni esterne ed interne effettive.

Qual è la differenza tra 19MPX e un adattatore Tri-Clamp standard?

Un adattatore standard può collegare solo meccanicamente due estremità. Il 19MPX si concentra sulla transizione del flusso interno, contribuendo a ridurre le variazioni brusche di diametro tra diversi sistemi di tubazioni.

È possibile utilizzare 19MPX nei sistemi di raffreddamento a liquido?

SÌ. È adatto per sistemi CDU e circuiti di raffreddamento in cui le tubazioni Schedule devono essere collegate a componenti basati su Tri-Clamp.

Quali materiali sono disponibili?

DINGYUE offre opzioni in acciaio inossidabile 304 e 316L. Il 316L è comunemente selezionato per applicazioni ad elevata purezza e sensibili alla corrosione.

È possibile personalizzare le dimensioni dell'estremità della saldatura?

SÌ. DINGYUE può personalizzare le dimensioni delle estremità di saldatura, le dimensioni dei morsetti, le finiture superficiali e altre specifiche in base ai requisiti del progetto.

Quali documenti possono essere forniti?

Certificati dei materiali, tracciabilità del numero di colata e rapporti di ispezione sono disponibili per i progetti che richiedono documentazione.
